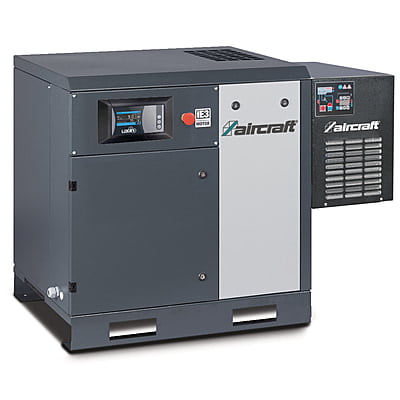

AIRCRAFT A-K-MAX 7,5-10 K (IE3) – Screw Compressor

Key Engineering Features

المزايا الهندسية الرئيسية

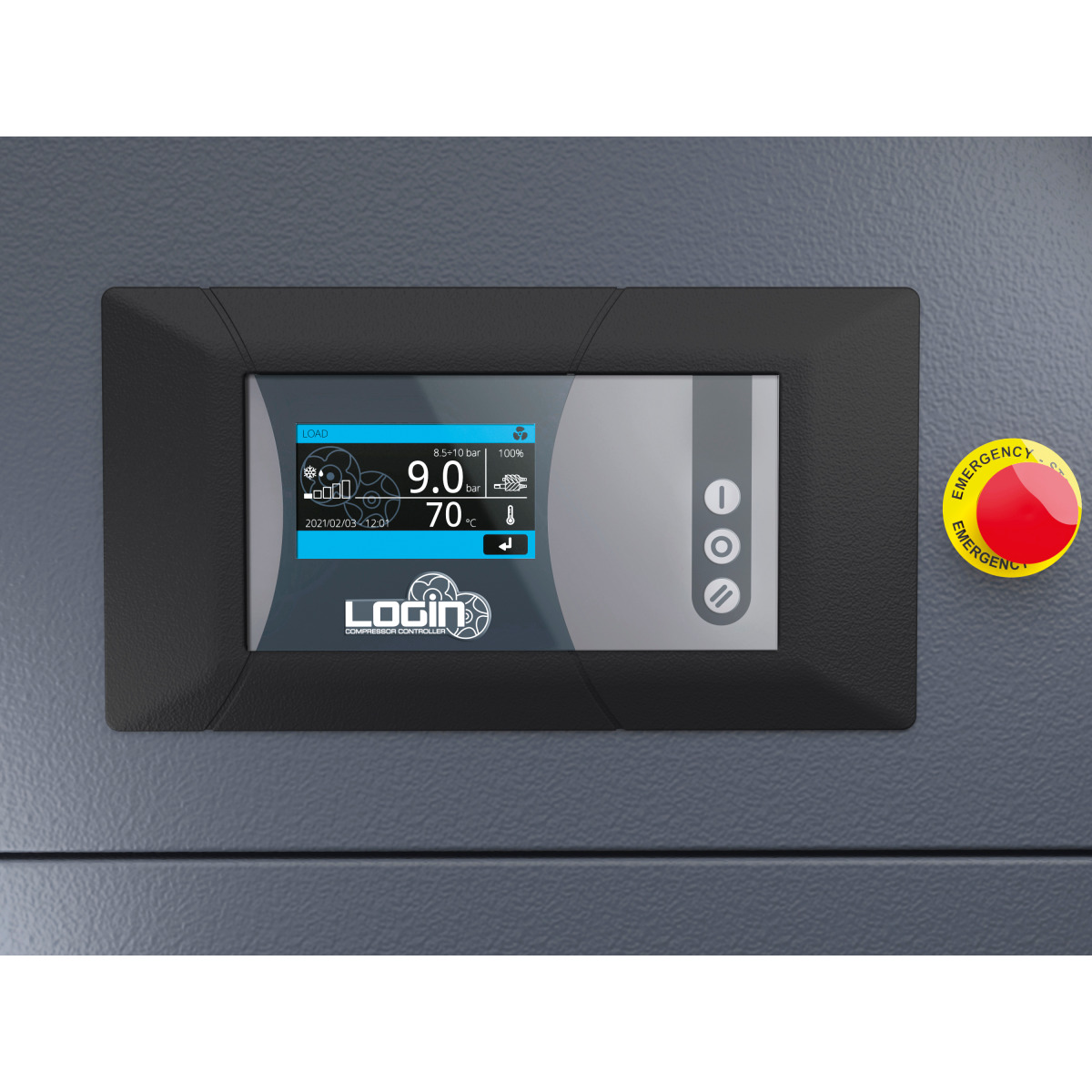

• LOGIN control with 4.3" touchscreen: Powerful, flexible programming developed for Industry 4.0 — full operating status on one screen, navigated by tiles.
• 1050 l/min (37.1 CFM) at 10 bar: From an IE3 7.5 kW motor on a 400 V supply.
• Up to eight compressors on one system: Constant and variable-speed machines can be linked together as demand grows.
• Direct coupling: Full motor power reaches the airend with no belt to tension, slip or replace.
• Integrated refrigeration dryer: Moisture removed at the machine, so the air main stays dry without a separate treatment stage.
• Aftercooler as standard: Reduces the drying and filtering effort on the air produced.
• Thermostatic centrifugal fan: Optimum operating temperature and low oil-temperature fluctuation through a generously dimensioned heat exchanger.
• Rotation direction control: Prevents damage during commissioning or after the machine is relocated.
• 62 dB(A): Low speed at the airend plus a low-noise centrifugal fan keep emission down for the output.

• تحكّم LOGIN بشاشة لمس 4.3 بوصة: برمجة قوية ومرنة مطوّرة لمفهوم الصناعة 4.0 — حالة التشغيل كاملة على شاشة واحدة بتنقّل عبر أيقونات.
• 1050 l/min (37.1 CFM) عند 10 bar: بمحرّك IE3 بقدرة 7.5 kW على تغذية 400 فولت.
• ربط حتى ثمانية ضواغط في منظومة واحدة: يمكن ربط الماكينات ذات السرعة الثابتة والمتغيّرة معاً مع نمو الطلب.
• نقل مباشر: قدرة المحرّك كاملة تصل إلى وحدة الضغط دون حزام يحتاج شدّاً أو ينزلق أو يُستبدل.
• مجفف تبريد مدمج: تُزال الرطوبة عند الماكينة فتبقى شبكة الهواء جافة دون مرحلة معالجة منفصلة.
• مبرّد لاحق قياسي: يقلّل جهد التجفيف والفلترة للهواء المُنتَج.
• مروحة طاردة مركزية بتحكّم حراري: درجة حرارة تشغيل مثلى وتذبذب منخفض في حرارة الزيت عبر مبادل حراري كبير المقطع.
• مراقبة اتجاه الدوران: تمنع التلف عند التشغيل الأول أو بعد نقل الماكينة.
• 62 dB(A): السرعة المنخفضة لوحدة الضغط ومروحة طاردة هادئة تُبقيان الانبعاث الصوتي منخفضاً قياساً بالإنتاج.

Operation & Control

التشغيل والتحكّم

• Constant-speed operation: Straightforward duty for lines with a steady, predictable air demand.

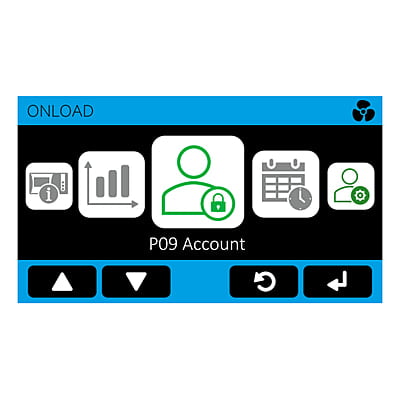

• Tile-based menu navigation: User-friendly operation without training on a proprietary interface.
• Star-delta connection as standard: Limits inrush current at start-up.
• LOGIN sequencing: Up to eight compressors coordinated so the system follows total load.

• تشغيل بسرعة ثابتة: تشغيل مباشر للخطوط ذات الطلب الثابت والمتوقّع على الهواء.
• تنقّل في القوائم عبر أيقونات: تشغيل سهل دون تدريب على واجهة خاصة.
• توصيل نجمة-مثلث قياسي: يحدّ من تيار البدء عند التشغيل.
• تتابع عبر LOGIN: تنسيق حتى ثمانية ضواغط لتتبع المنظومة الحمل الإجمالي.

Operator Safety & Build Quality

سلامة المشغّل وجودة التصنيع

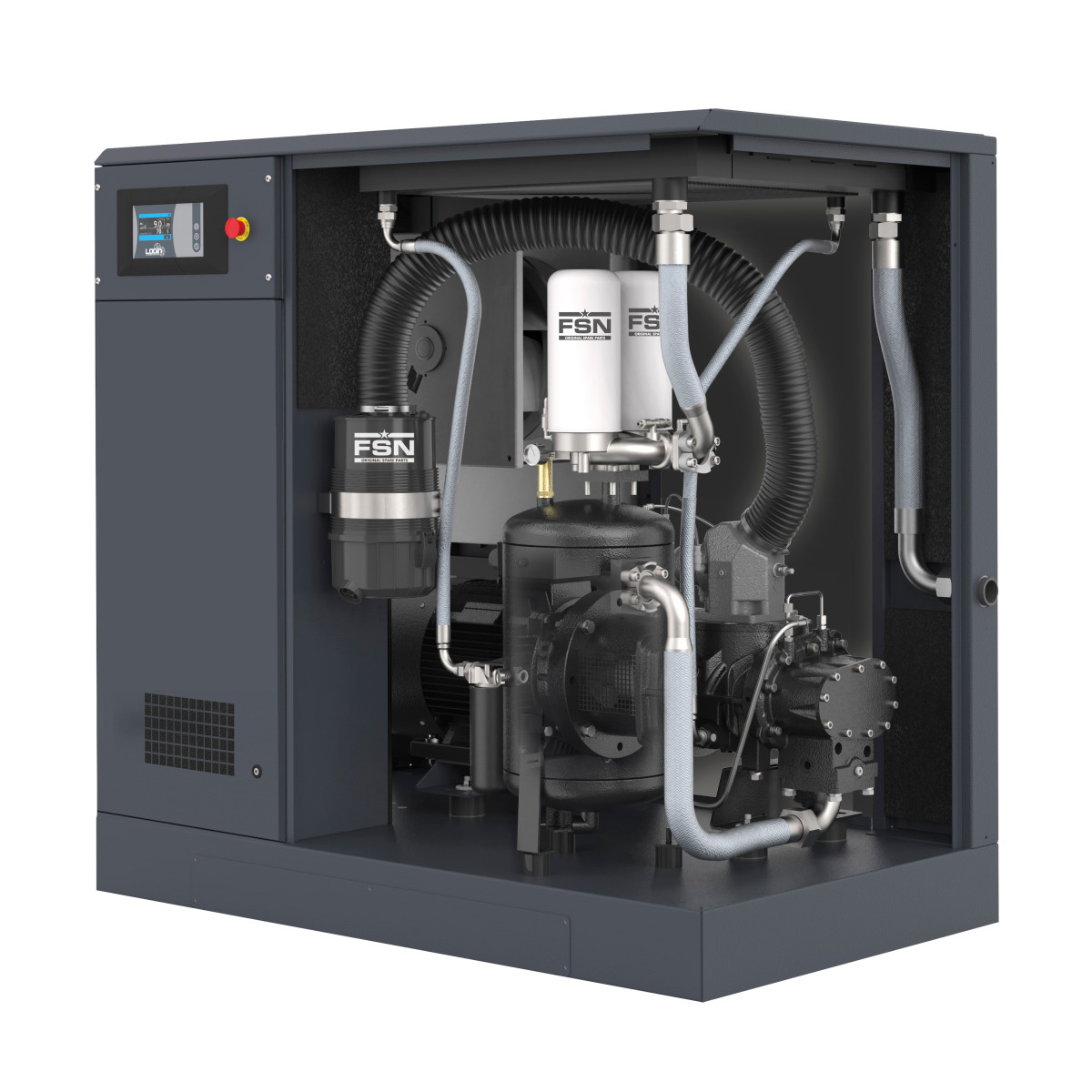

• Easy service access: Simple removal and installation of all components requiring maintenance.
• Oil-air combined heat exchanger: One exchanger handles both circuits, with thermostatic fan control holding temperature stable.
• Rotation check at commissioning: Reverse rotation is caught before it can damage the airend.
• 203 kg, 1120 × 710 × 850 mm: Sound pressure 62 dB(A) at 1 m per DIN 45635 T 13.

• سهولة الوصول للصيانة: فك وتركيب بسيط لجميع المكوّنات التي تحتاج صيانة.
• مبادل حراري مشترك للزيت والهواء: مبادل واحد يخدم الدائرتين، مع تحكّم حراري بالمروحة يثبّت درجة الحرارة.
• فحص الدوران عند التشغيل الأول: يُكتشف الدوران العكسي قبل أن يُتلف وحدة الضغط.
• 203 kg، 1120 × 710 × 850 mm: مستوى ضغط الصوت 62 dB(A) على بُعد 1 m وفق DIN 45635 T 13.
