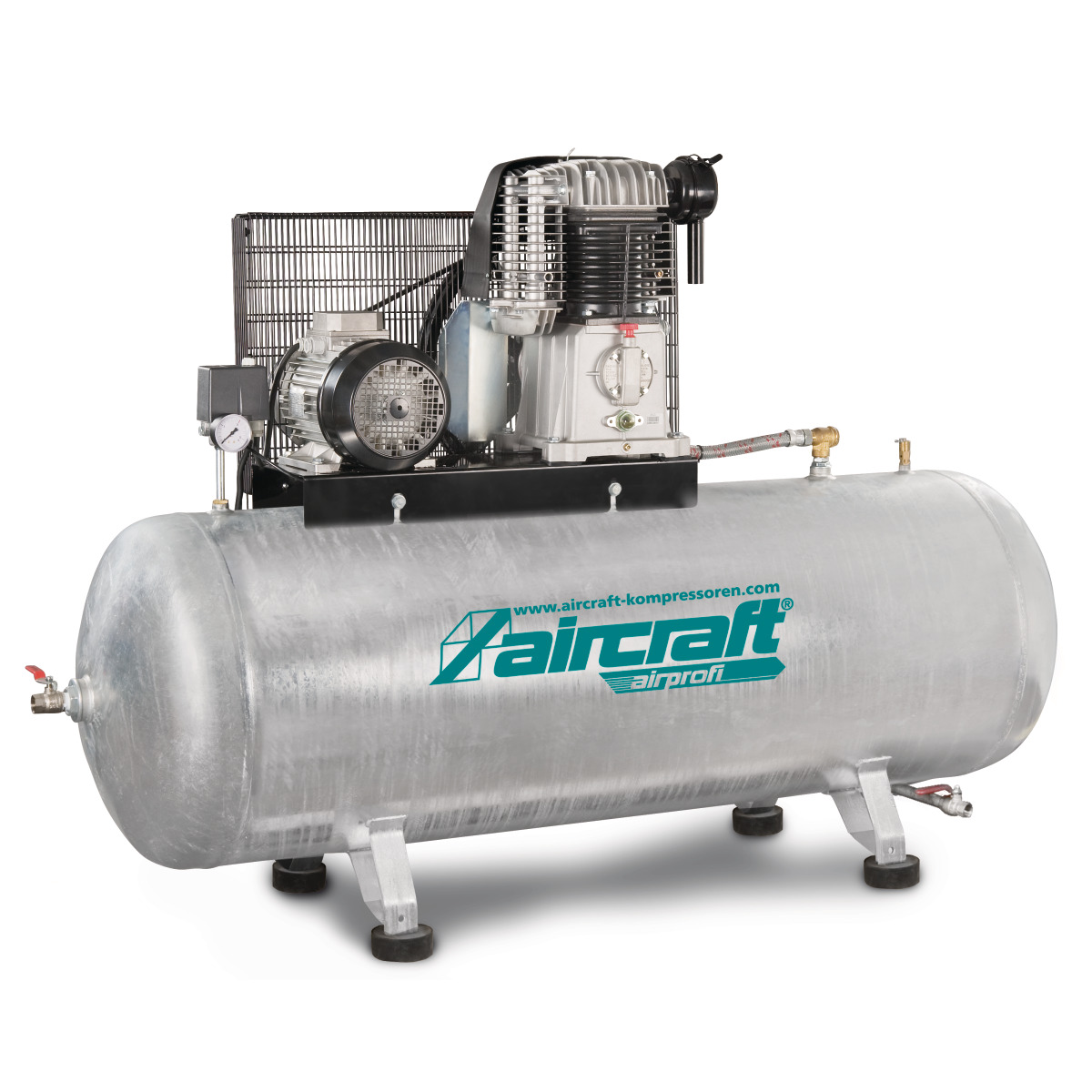

AIRCRAFT AIRPROFI 1003/500/10 H – Stationary Piston Compressor (10 Bar)

Key Engineering Features

المزايا الهندسية الرئيسية

• Two-stage grey cast-iron HOS pump: two-cylinder high-performance unit turning at only 960 rpm — smooth, low-vibration running and a long service life.
• 750 l/min at 6 bar, 10 bar rating: 950 l/min intake — enough for several operators or one high-consumption tool run continuously.
• 5.5 kW / 400 V three-phase drive: quality motor with motor-protection switch; 6.5 kW input power.
• Intercooler and aftercooler: large cooling fins lower the tank inlet temperature, so markedly less condensate reaches the air network.
• 500 L hot-dip galvanised horizontal tank: galvanised inside and out with a 15-year warranty against rust-through.
• V-belt drive: proven power transmission behind a belt guard that still passes cooling air.
• CONDOR automatic pressure switch: fully automatic on/off operation with no operator intervention.
• 3/4" air outlet with ball valve: direct take-off sized for a workshop ring main.

• مجموعة ضغط HOS من حديد صلب على مرحلتين: وحدة بأسطوانتين تدور بسرعة 960 rpm فقط — دوران ناعم واهتزاز منخفض وعمر تشغيلي طويل.
• 750 لتر/دقيقة عند 6 بار بتصنيف 10 بار: سعة شفط 950 لتر/دقيقة — تكفي لعدة فنيين أو لعدّة واحدة عالية الاستهلاك بتشغيل متواصل.
• 5.5 كيلووات / 400 فولت ثلاث فاز: محرك عالي الجودة مع قاطع حماية؛ قدرة دخل 6.5 كيلووات.
• مبرّد وسطي ومبرّد لاحق: زعانف تبريد كبيرة تخفض حرارة الهواء الداخل إلى الخزان، فيصل مُتكثّف أقل بكثير إلى شبكة الهواء.
• خزان أفقي 500 لتر مجلفن بالغمس الساخن: مجلفن من الداخل والخارج مع ضمان 15 سنة ضد الصدأ.
• نقل بالحزام (قشاط): نقل قدرة مُجرَّب خلف واقي حزام يسمح بمرور هواء التبريد.
• مفتاح ضغط CONDOR أوتوماتيكي: تشغيل وإيقاف أوتوماتيكي بالكامل دون تدخّل المشغّل.
• مخرج هواء 3/4 إنش مع محبس كروي: نقطة سحب مباشرة بمقاس يناسب شبكة الورشة الحلقية.

Air Treatment & Station Setup

معالجة الهواء والمحطة المتكاملة

• Aftercooler ahead of the tank: condensate drops out before the air reaches storage instead of in your tools.
• 3/8" ball valve condensate drain: tool-free draining at the end of the shift — do it daily and the tank warranty stays meaningful.
• Flexible armoured conduit with heat protection: prevents vibration fracture on the hot line into the tank.
• Add treatment to suit the application: a filter regulator, refrigeration dryer or oil-water separator can be fitted downstream at the take-off point.

• مبرّد لاحق قبل الخزان: يتكثّف الماء قبل وصول الهواء إلى الخزان بدل أن يصل إلى العدد.
• محبس كروي 3/8 إنش لتصريف المُتكثّف: تصريف دون عدّة في نهاية الوردية — التزم به يومياً ليبقى ضمان الخزان ذا قيمة.
• خط مدرّع مرن بحماية حرارية: يمنع الكسر الناتج عن الاهتزاز في الخط الساخن المؤدي إلى الخزان.
• إمكانية إضافة معالجة حسب التطبيق: يمكن تركيب منظّم ضغط بفلتر أو مجفف تبريدي أو فاصل زيت-ماء بعد نقطة السحب.

Safety, Build Quality & Certification

السلامة وجودة التصنيع والاعتماد

• Motor-protection switch: protects the motor against overload and phase failure.
• Start-up relief and oscillating elements: the machine starts unloaded and is decoupled from the floor.
• AD 2000 pressure vessel: tank designed and documented to the AD 2000 pressure-equipment code.
• 15-year anti-rust warranty: on the hot-dip galvanised pressure vessel, galvanised inside and out.
• Made in Europe: built to Stürmer/AIRCRAFT quality standards.
• 400 V / 50 Hz three phase: confirm supply rating and direction of rotation before first start.

• قاطع حماية المحرك: يحمي المحرك من الحِمل الزائد وفقد الطور.
• تفريغ عند الإقلاع وعناصر امتصاص اهتزاز: تبدأ الماكينة دون حِمل وتُعزل عن الأرضية.
• خزان ضغط وفق AD 2000: مصمّم وموثّق حسب كود معدّات الضغط AD 2000.
• ضمان 15 سنة ضد الصدأ: على خزان الضغط المجلفن بالغمس الساخن من الداخل والخارج.
• صناعة أوروبية: مصنّعة وفق معايير جودة Stürmer/AIRCRAFT.
• 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر واتجاه الدوران قبل أول تشغيل.

Installation & Site Requirements

التركيب ومتطلبات الموقع

• Fixed installation on vibration elements: this is a stationary machine — it is set on its oscillating mounts in one place, not wheeled between jobs.
• Floor space 2020 × 570 mm, height 1340 mm: the horizontal tank keeps the footprint low — plan the position and the delivery route before it arrives.
• Two metres of tank length: at 2020 mm this needs a clear straight run — check corridor turns, not just door widths.
• Ventilation and cooling air: allow clear space around the fan and belt guard; a hot, enclosed corner shortens pump life.
• Pipework connection: 3/4" outlet — connect through a flexible section so tank vibration is not transmitted into rigid pipework.
• 83 at 1 m: not sound-insulated — site it in a plant room or allow for hearing protection in an occupied workshop.
• 245 kg: plan the lift and the floor loading at the installation point.

• تركيب ثابت على عناصر امتصاص اهتزاز: ماكينة ثابتة — تُوضع على قواعدها المرنة في موقع واحد ولا تُنقل بين المواقع.
• مساحة أرضية 2020 × 570 ملم بارتفاع 1340 ملم: الخزان الأفقي يبقي الحيّز منخفضاً — خطّط للموقع ولمسار التوصيل قبل الاستلام.
• طول الخزان قرابة المترين: عند 2020 ملم تحتاج إلى ممر مستقيم خالٍ — تحقّق من انعطافات الممرات وليس من عرض الأبواب فقط.
• التهوية وهواء التبريد: اترك مسافة حرة حول المروحة وواقي الحزام؛ الزاوية المغلقة الحارة تقصّر عمر مجموعة الضغط.
• توصيل الشبكة: مخرج 3/4 إنش — استخدم وصلة مرنة حتى لا ينتقل اهتزاز الخزان إلى الأنابيب الصلبة.
• 83 على بُعد متر واحد: غير معزولة صوتياً — ركّبها في غرفة معدّات أو وفّر واقيات سمع في الورشة المأهولة.
• 245 كغم: خطّط لعملية الرفع ولتحمّل الأرضية في نقطة التركيب.
