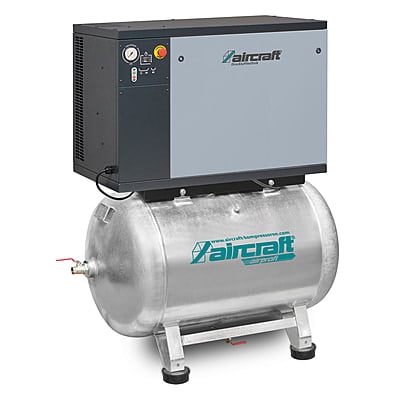

AIRCRAFT AIRPROFI 703/270/10 H Silent – Piston Compressor

Key Engineering Features

المزايا الهندسية الرئيسية

• 63 dB(A) — genuinely quiet: sound-insulated housing plus an additional silencer on the intake filter. Roughly conversation level, against 83 dB(A) for an equivalent open machine.
• Two-cylinder grey cast-iron pump at 920 rpm: the low speed is what makes it quiet and low-vibration — less wear, longer service life.
• 550 l/min at 6 bar, up to 10 bar: 674 l/min intake — full workshop output with none of the noise penalty.
• 4 kW / 400 V with star-delta start-up: soft starting that limits inrush current on the supply.
• Temperature-controlled radial fan on the housing: plus a large fan wheel on the compressor — the enclosure is actively cooled, not just sealed.
• Intercooler, aftercooler and an air duct between motor and compressor: reduce condensate formation at source.

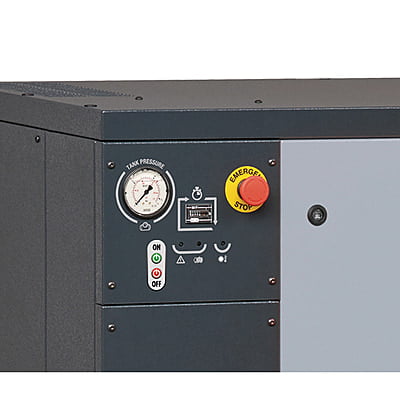

• Glycerine pressure gauge, operating-hours counter, LED fault indication: the instrumentation you need to run it on a service schedule.
• Rotating field monitoring: the machine will not run on a reversed phase sequence.
• 270 L hot-dip galvanised AD 2000 tank: galvanised inside and out with a 15-year warranty against rust-through.

• 63 ديسيبل — هدوء حقيقي: حاوية بعزل صوتي مع كاتم إضافي على فلتر السحب. قريب من مستوى الحديث العادي، مقابل 83 ديسيبل لماكينة مكشوفة مكافئة.
• مجموعة ضغط من حديد صلب بأسطوانتين بسرعة 920 rpm: السرعة المنخفضة هي سبب الهدوء وقلة الاهتزاز — تآكل أقل وعمر تشغيلي أطول.
• 550 لتر/دقيقة عند 6 بار وحتى 10 بار: سعة شفط 674 لتر/دقيقة — إنتاجية ورشة كاملة دون مقابل صوتي.
• 4 كيلووات / 400 فولت مع إقلاع نجمة-مثلث: بدء تشغيل ناعم يحدّ من تيار الاندفاع على المصدر.
• مروحة شعاعية بتحكّم حراري على الحاوية: إضافة إلى مروحة كبيرة على الضاغط — تبريد فعّال للحاوية وليس مجرد إغلاق.
• مبرّد وسطي ومبرّد لاحق ومجرى هواء بين المحرك والضاغط: تقلّل تكوّن المُتكثّف من المصدر.
• مقياس ضغط بالجليسرين وعدّاد ساعات تشغيل ومؤشر أعطال LED: أدوات القياس اللازمة لتشغيلها وفق جدول صيانة.
• مراقبة تعاقب الأطوار: لا تعمل الماكينة عند عكس تسلسل الأطوار.
• خزان 270 لتر مجلفن بالغمس الساخن وفق AD 2000: مجلفن من الداخل والخارج مع ضمان 15 سنة ضد الصدأ.

Air Treatment & Station Setup

معالجة الهواء والمحطة المتكاملة

• Intercooler and aftercooler: lower the tank inlet temperature so far less water reaches the air network.
• CONDOR pressure switch: fully automatic on/off operation.
• 3/4" air outlet with ball valve: sized for a workshop ring main.
• Add treatment downstream as required: a filter regulator, refrigeration dryer or oil-water separator can be fitted at the take-off.

• مبرّد وسطي ومبرّد لاحق: يخفضان حرارة الهواء الداخل إلى الخزان فيصل ماء أقل بكثير إلى شبكة الهواء.
• مفتاح ضغط CONDOR: تشغيل وإيقاف أوتوماتيكي بالكامل.
• مخرج هواء 3/4 إنش مع محبس كروي: بمقاس يناسب شبكة الورشة الحلقية.
• أضف معالجة لاحقة حسب الحاجة: يمكن تركيب منظّم ضغط بفلتر أو مجفف تبريدي أو فاصل زيت-ماء عند نقطة السحب.

Safety, Build Quality & Certification

السلامة وجودة التصنيع والاعتماد

• Quality motor with motor-protection switch and start-up relief: protected against overload, and it starts unloaded.
• V-belt tensioning device: belt tension is a routine adjustment, not a workshop improvisation.
• Enclosure doubles as a guard: the drive and hot surfaces are behind a panel, not an open belt cage.
• AD 2000 pressure vessel, 15-year anti-rust warranty: designed and documented to the pressure-equipment code.
• 400 V / 50 Hz three phase: confirm supply rating before first start; rotating field monitoring handles the phase sequence.
• Pre-commissioning inspection: may be carried out by a qualified person rather than a notified body.

• محرك عالي الجودة مع قاطع حماية وتفريغ عند الإقلاع: محمي من الحِمل الزائد ويبدأ التشغيل دون حِمل.
• جهاز شدّ الحزام: ضبط شدّ الحزام إجراء صيانة روتيني وليس ارتجالاً.
• الحاوية تعمل كواقٍ أيضاً: مجموعة النقل والأسطح الساخنة خلف لوح مغلق وليس خلف قفص حزام مكشوف.
• خزان ضغط وفق AD 2000 مع ضمان 15 سنة ضد الصدأ: مصمّم وموثّق حسب كود معدّات الضغط.
• 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر قبل أول تشغيل؛ ومراقبة تعاقب الأطوار تتكفّل بترتيب الأطوار.
• فحص ما قبل التشغيل: يمكن أن يجريه شخص مؤهل بدل جهة إشهاد معتمدة.

Installation & Site Requirements

التركيب ومتطلبات الموقع

• Site it in the working area: at 63 dB(A) this machine does not need a separate plant room — that is the whole point of the SILENT range.
• Floor space 1690 × 780 mm, height 1740 mm: check the delivery route for door width and ceiling height before it arrives.
• Do not block the enclosure vents: the radial fan needs a clear air path in and out. An enclosed compressor in an enclosed corner will overheat.
• Fixed installation on oscillating elements: set in position on its vibration mounts — no foundation work required.
• Pipework connection: 3/4" outlet — use a flexible section so vibration is not transmitted into rigid pipework.
• 262 kg: plan the lift and the floor loading — the enclosure adds weight over an equivalent open machine.

• ركّبها داخل منطقة العمل: عند 63 ديسيبل لا تحتاج هذه الماكينة إلى غرفة معدّات منفصلة — وهذا هو جوهر سلسلة SILENT.
• مساحة أرضية 1690 × 780 ملم بارتفاع 1740 ملم: تحقّق من عرض الأبواب وارتفاع السقف على مسار التوصيل قبل الاستلام.
• لا تسدّ فتحات التهوية في الحاوية: تحتاج المروحة الشعاعية إلى مسار هواء حر للدخول والخروج. الضاغط المغلق في زاوية مغلقة سيرتفع حرارته.
• تركيب ثابت على عناصر امتصاص اهتزاز: تُوضع في موقعها على قواعدها المرنة — دون أعمال أساسات.
• توصيل الشبكة: مخرج 3/4 إنش — استخدم وصلة مرنة حتى لا ينتقل الاهتزاز إلى الأنابيب الصلبة.
• 262 كغم: خطّط لعملية الرفع ولتحمّل الأرضية — الحاوية تضيف وزناً مقارنة بماكينة مكشوفة مكافئة.
