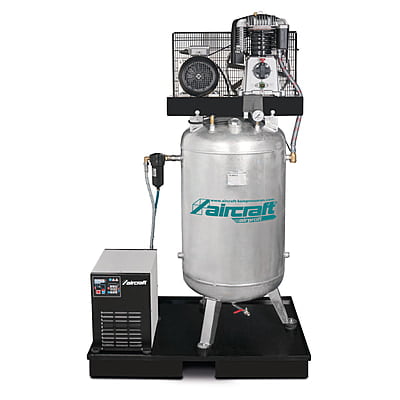

AIRCRAFT AIRPROFI 703/270/10 VK – Stationary Piston Compressor With Refrigeration Dryer

Key Engineering Features

المزايا الهندسية الرئيسية

• Complete station, not just a compressor: compressor, 270 L upright tank, refrigeration dryer and fine filter pre-assembled on one safety stand pallet.
• Upright 270 L tank: maximum air storage in the smallest floor area — 1200 × 800 mm only.

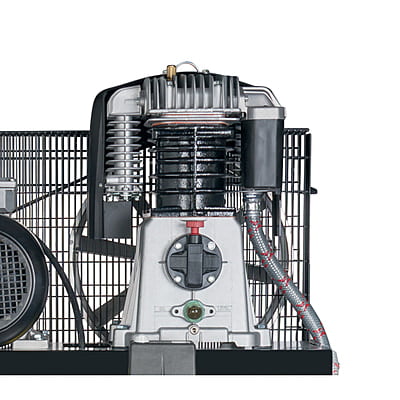

• 520 l/min at 6 bar, up to 10 bar: 650 l/min intake from a two-stage grey cast-iron HOS pump at only 950 rpm.
• 4 kW / 400 V three-phase drive: quality motor with motor-protection switch; 4.8 kW input power.
• Integrated refrigeration dryer AD 36: removes the moisture that destroys pneumatic tools, spray finishes and control valves.
• Fine filter: downstream of the dryer, for clean air at the point of use.
• Two separate outlets: 3/4" direct from the vessel and 1/2" dried air from the refrigeration dryer.
• Galvanised AD 2000 pressure vessel: hot-dip galvanised inside and out, 15-year warranty against rust-through.

• محطة متكاملة وليست ضاغطاً فقط: الضاغط وخزان قائم 270 لتر ومجفف تبريدي وفلتر دقيق، مركّبة مسبقاً على منصة أمان واحدة.
• خزان قائم سعة 270 لتر: أكبر خزن للهواء في أصغر مساحة أرضية — 1200 × 800 ملم فقط.
• 520 لتر/دقيقة عند 6 بار وحتى 10 بار: سعة شفط 650 لتر/دقيقة من مجموعة ضغط HOS من حديد صلب على مرحلتين بسرعة 950 rpm فقط.
• محرك 4 كيلووات / 400 فولت ثلاث فاز: محرك عالي الجودة مع قاطع حماية؛ قدرة دخل 4.8 كيلووات.
• مجفف تبريدي مدمج AD 36: يزيل الرطوبة التي تُتلف العدد الهوائية وأعمال الدهان وصمامات التحكم.
• فلتر دقيق: بعد المجفف، لهواء نظيف عند نقطة الاستخدام.
• مخرجان منفصلان: 3/4 إنش مباشرة من الخزان و1/2 إنش للهواء المجفّف من المجفف التبريدي.
• خزان ضغط مجلفن وفق AD 2000: مجلفن بالغمس الساخن من الداخل والخارج، مع ضمان 15 سنة ضد الصدأ.

Air Treatment & Station Setup

معالجة الهواء والمحطة المتكاملة

• Refrigeration dryer AD 36: cools the air to drop the moisture out before it enters your pipework — the single biggest cause of tool wear in Jordan’s summer humidity swings.

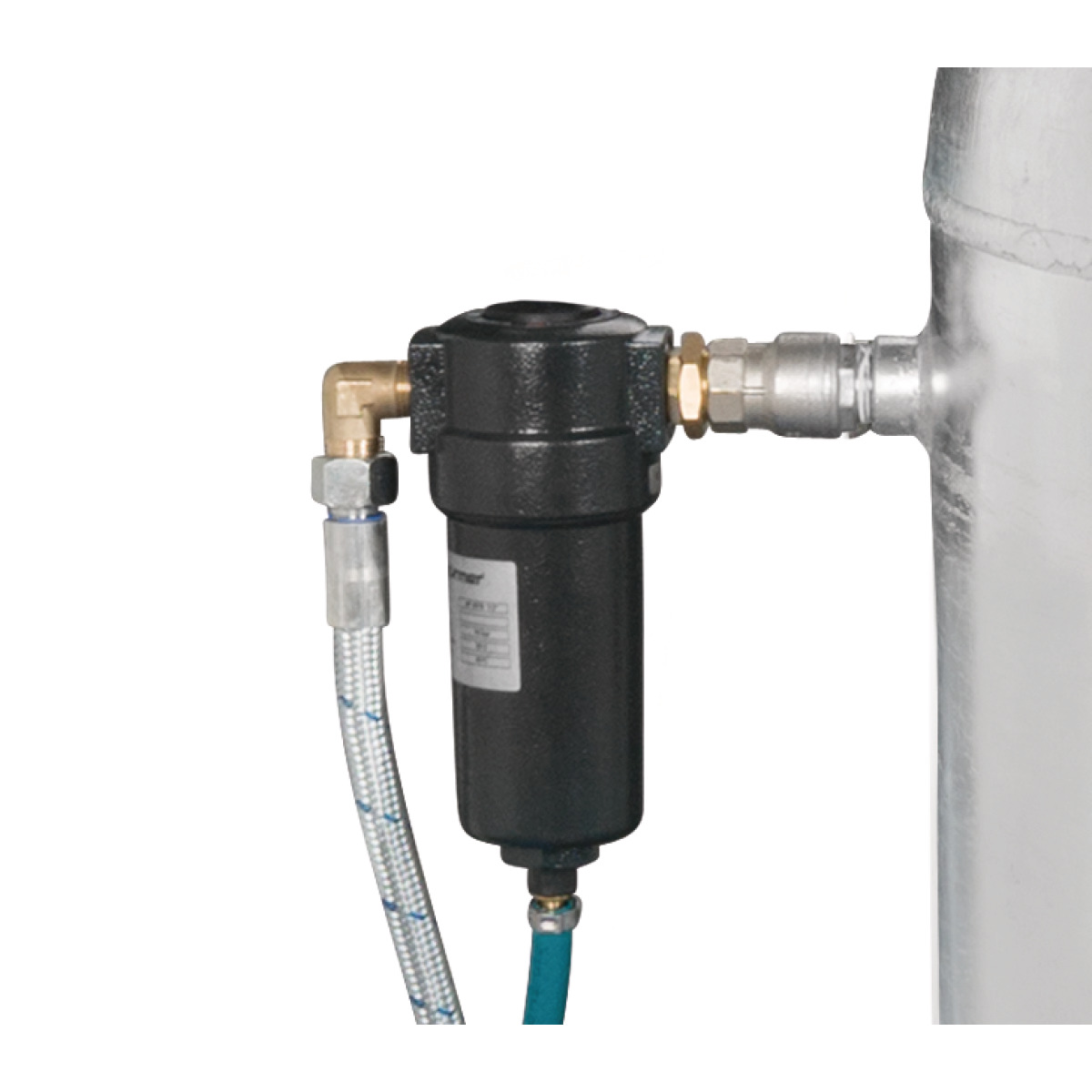

• Fine filter after the dryer: catches the residual aerosol and particulate before the ring main.
• Pressure regulator: stepless setting of the working pressure at the station.
• Two-point condensate handling: 3/8" ball valve on the tank plus an automatic condensate drain in the refrigeration dryer.
• Upgrade path to VKK: the same station is available with a condensate conditioner for oil-water separation and an automatic condensate drain.

• مجفف تبريدي AD 36: يبرّد الهواء لإسقاط الرطوبة قبل دخولها إلى الشبكة — وهي السبب الأول لتآكل العدد مع تقلّبات الرطوبة صيفاً.
• فلتر دقيق بعد المجفف: يحجز ما تبقّى من رذاذ وجسيمات قبل الشبكة الحلقية.
• منظّم ضغط: ضبط لا نهائي لضغط التشغيل عند المحطة.
• تصريف مُتكثّف من نقطتين: محبس كروي 3/8 إنش على الخزان مع مصرف مُتكثّف أوتوماتيكي داخل المجفف التبريدي.
• إمكانية الترقية إلى VKK: تتوفّر المحطة نفسها مع معالج مُتكثّف لفصل الزيت عن الماء ومصرف مُتكثّف أوتوماتيكي.

Safety, Build Quality & Certification

السلامة وجودة التصنيع والاعتماد

• Safety stand pallet: the whole station is assembled and secured on one base — no site fabrication, no improvised frame.
• CONDOR automatic pressure switch: reliable fully automatic on/off operation.
• Motor-protection switch: protects against overload and phase failure.
• AD 2000 pressure vessel with 15-year anti-rust warranty: designed and documented to the pressure-equipment code.
• Flexible armoured conduit with heat protection: prevents vibration fracture on the discharge line.
• 400 V / 50 Hz three phase: confirm supply rating and direction of rotation before first start.

• منصة أمان: المحطة بكاملها مجمّعة ومثبّتة على قاعدة واحدة — دون تصنيع موقعي أو هيكل مرتجل.
• مفتاح ضغط CONDOR أوتوماتيكي: تشغيل وإيقاف أوتوماتيكي موثوق بالكامل.
• قاطع حماية المحرك: حماية من الحِمل الزائد وفقد الطور.
• خزان ضغط وفق AD 2000 مع ضمان 15 سنة ضد الصدأ: مصمّم وموثّق حسب كود معدّات الضغط.
• خط مدرّع مرن بحماية حرارية: يمنع الكسر الناتج عن الاهتزاز في خط الطرد.
• 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر واتجاه الدوران قبل أول تشغيل.

Installation & Site Requirements

التركيب ومتطلبات الموقع

• Footprint 1200 × 800 mm, height 1970 mm: check door and ceiling clearance on the delivery route — this station is nearly two metres tall.
• Delivered assembled on its pallet: moved with a pallet truck, then set on its swing elements — no foundation work required.
• Ventilation matters more here: the dryer rejects heat as well as the compressor — do not box the station into an unventilated corner.
• Connect dried air from the 1/2" dryer outlet: feed the ring main from the dryer, not from the raw tank outlet.
• 83 dB(A) at 1 m: not sound-insulated — plan a plant room or hearing protection.
• 194 kg: plan the lift and the floor loading at the installation point.

• مساحة 1200 × 800 ملم بارتفاع 1970 ملم: تحقّق من ارتفاع الأبواب والسقف على مسار التوصيل — ارتفاع المحطة قرابة المترين.
• تُورَّد مجمّعة على منصتها: تُنقل برافعة منصات ثم تُوضع على عناصرها المرنة — دون أعمال أساسات.
• التهوية أهم هنا: المجفف يطرح حرارة إضافة إلى الضاغط — لا تحصر المحطة في زاوية غير مهوّاة.
• وصّل الهواء المجفّف من مخرج المجفف 1/2 إنش: غذِّ الشبكة الحلقية من المجفف وليس من مخرج الخزان الخام.
• 83 ديسيبل على بُعد متر واحد: غير معزولة صوتياً — خطّط لغرفة معدّات أو واقيات سمع.
• 194 كغم: خطّط لعملية الرفع ولتحمّل الأرضية في نقطة التركيب.

Scope of Delivery

محتويات الطرد

• Compressor with 270 L upright galvanised pressure vessel
• Vibration elements
• Fine filter
• Safety stand pallet
• Refrigeration dryer

• الضاغط مع خزان ضغط قائم مجلفن سعة 270 لتر
• عناصر امتصاص اهتزاز
• فلتر دقيق
• منصة أمان
• مجفف تبريدي
