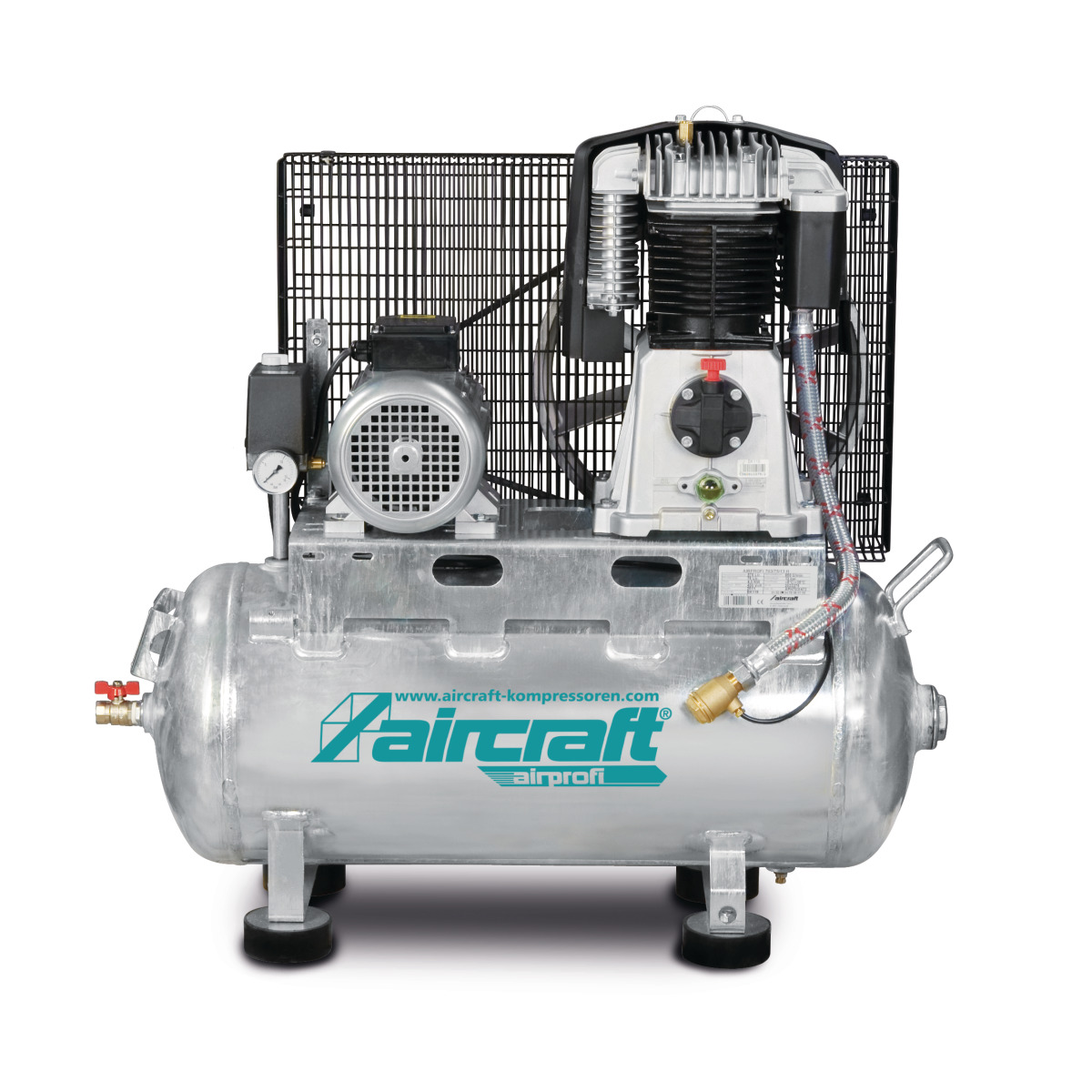

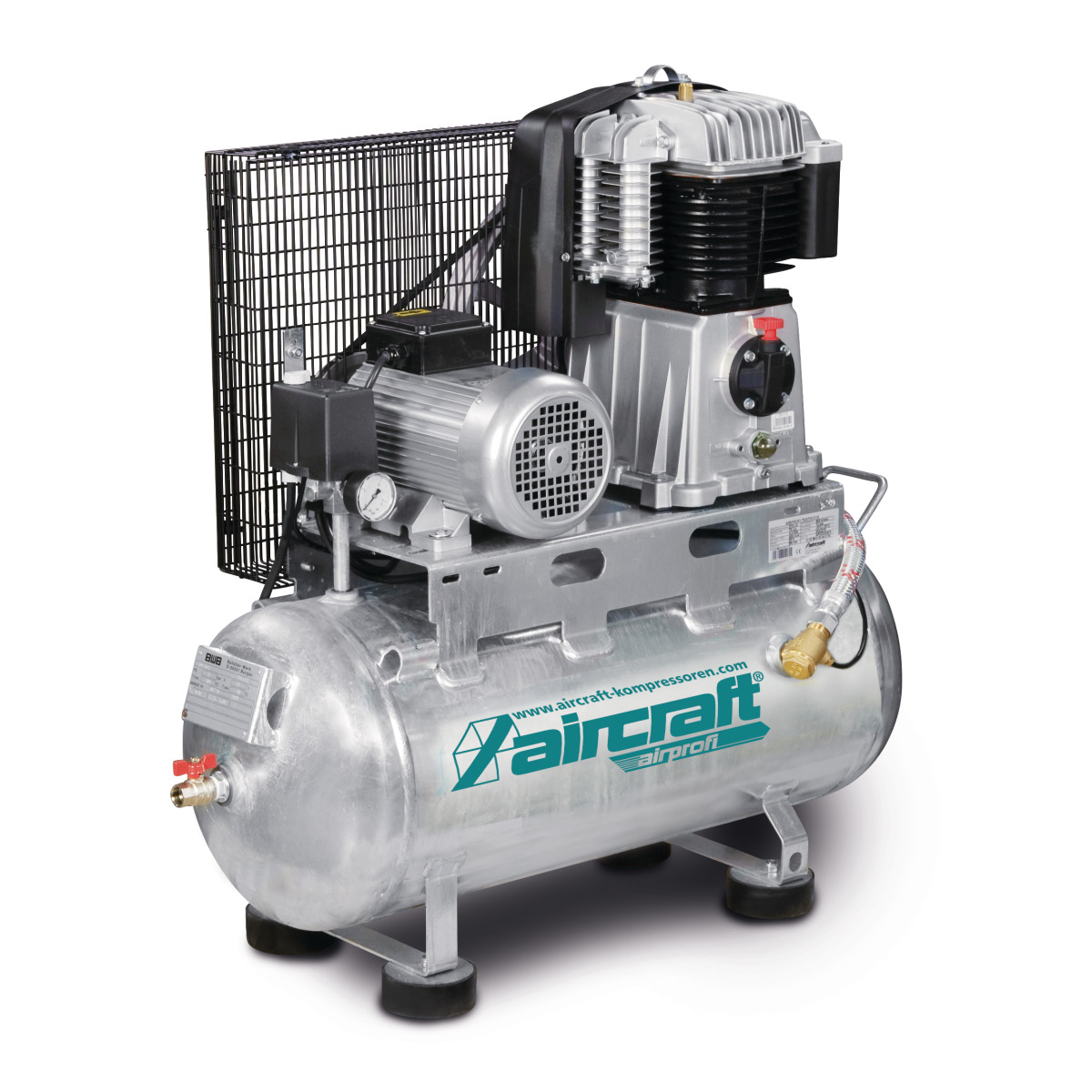

AIRCRAFT AIRPROFI 703/75/13 H – Stationary Piston Compressor (13 Bar)

Key Engineering Features

المزايا الهندسية الرئيسية

• Two-stage grey cast-iron HOS pump: two-cylinder high-performance unit turning at only 850 rpm — smooth, low-vibration running and a long service life.
• 460 l/min at 6 bar, 13 bar rating: 575 l/min intake — enough for several operators or one high-consumption tool run continuously.
• 4 kW / 400 V three-phase drive: quality motor with motor-protection switch; 4.8 kW input power.
• Intercooler and aftercooler: large cooling fins lower the tank inlet temperature, so markedly less condensate reaches the air network.
• 75 L hot-dip galvanised horizontal tank: galvanised inside and out with a 15-year warranty against rust-through.
• V-belt drive: proven power transmission behind a belt guard that still passes cooling air.
• CONDOR automatic pressure switch: fully automatic on/off operation with no operator intervention.
• 3/4" air outlet with ball valve: direct take-off sized for a workshop ring main.
• Expandable to 500 L of air reserve: connect an AIRCRAFT boiler battery (2 × 100, 2 × 75, 4 × 100 or 4 × 75 L) and disconnect individual vessels by ball valve when faster pressure build-up matters more than volume.
• 400 V CEE plug with phase inverter: direction of rotation is reversed by hand at the plug — no rewiring on site.

• مجموعة ضغط HOS من حديد صلب على مرحلتين: وحدة بأسطوانتين تدور بسرعة 850 rpm فقط — دوران ناعم واهتزاز منخفض وعمر تشغيلي طويل.
• 460 لتر/دقيقة عند 6 بار بتصنيف 13 بار: سعة شفط 575 لتر/دقيقة — تكفي لعدة فنيين أو لعدّة واحدة عالية الاستهلاك بتشغيل متواصل.
• 4 كيلووات / 400 فولت ثلاث فاز: محرك عالي الجودة مع قاطع حماية؛ قدرة دخل 4.8 كيلووات.
• مبرّد وسطي ومبرّد لاحق: زعانف تبريد كبيرة تخفض حرارة الهواء الداخل إلى الخزان، فيصل مُتكثّف أقل بكثير إلى شبكة الهواء.
• خزان أفقي 75 لتر مجلفن بالغمس الساخن: مجلفن من الداخل والخارج مع ضمان 15 سنة ضد الصدأ.
• نقل بالحزام (قشاط): نقل قدرة مُجرَّب خلف واقي حزام يسمح بمرور هواء التبريد.
• مفتاح ضغط CONDOR أوتوماتيكي: تشغيل وإيقاف أوتوماتيكي بالكامل دون تدخّل المشغّل.
• مخرج هواء 3/4 إنش مع محبس كروي: نقطة سحب مباشرة بمقاس يناسب شبكة الورشة الحلقية.
• قابلة للتوسعة حتى احتياطي 500 لتر: وصّل بطارية خزانات AIRCRAFT (2 × 100 أو 2 × 75 أو 4 × 100 أو 4 × 75 لتر)، ويمكن عزل خزانات مفردة بمحبس كروي عندما تكون سرعة بناء الضغط أهم من الحجم.
• قابس CEE 400 فولت مع عاكس الطور: يُعكس اتجاه الدوران يدوياً عند القابس — دون إعادة توصيل في الموقع.

Air Treatment & Station Setup

معالجة الهواء والمحطة المتكاملة

• Aftercooler ahead of the tank: condensate drops out before the air reaches storage instead of in your tools.
• 3/8" ball valve condensate drain: tool-free draining at the end of the shift — do it daily and the tank warranty stays meaningful.
• Flexible armoured conduit with heat protection: prevents vibration fracture on the hot line into the tank.
• Add treatment to suit the application: a filter regulator, refrigeration dryer or oil-water separator can be fitted downstream at the take-off point.
• Boiler-battery connection: additional vessels connect through an armoured hose line and are isolated individually by ball valve.

• مبرّد لاحق قبل الخزان: يتكثّف الماء قبل وصول الهواء إلى الخزان بدل أن يصل إلى العدد.
• محبس كروي 3/8 إنش لتصريف المُتكثّف: تصريف دون عدّة في نهاية الوردية — التزم به يومياً ليبقى ضمان الخزان ذا قيمة.
• خط مدرّع مرن بحماية حرارية: يمنع الكسر الناتج عن الاهتزاز في الخط الساخن المؤدي إلى الخزان.
• إمكانية إضافة معالجة حسب التطبيق: يمكن تركيب منظّم ضغط بفلتر أو مجفف تبريدي أو فاصل زيت-ماء بعد نقطة السحب.
• توصيل بطارية الخزانات: تُوصل الخزانات الإضافية عبر خط خرطوم مدرّع وتُعزل كل منها على حدة بمحبس كروي.

Safety, Build Quality & Certification

السلامة وجودة التصنيع والاعتماد

• Motor-protection switch: protects the motor against overload and phase failure.
• Start-up relief and oscillating elements: the machine starts unloaded and is decoupled from the floor.
• Pre-commissioning inspection: may be carried out by a qualified person rather than a notified body — one less scheduling dependency at handover.
• 15-year anti-rust warranty: on the hot-dip galvanised pressure vessel, galvanised inside and out.
• Made in Europe: built to Stürmer/AIRCRAFT quality standards.
• 400 V / 50 Hz three phase: confirm supply rating and direction of rotation before first start.

• قاطع حماية المحرك: يحمي المحرك من الحِمل الزائد وفقد الطور.
• تفريغ عند الإقلاع وعناصر امتصاص اهتزاز: تبدأ الماكينة دون حِمل وتُعزل عن الأرضية.
• فحص ما قبل التشغيل: يمكن أن يجريه شخص مؤهل بدل جهة إشهاد معتمدة — ارتباط أقل بالجدولة عند التسليم.
• ضمان 15 سنة ضد الصدأ: على خزان الضغط المجلفن بالغمس الساخن من الداخل والخارج.
• صناعة أوروبية: مصنّعة وفق معايير جودة Stürmer/AIRCRAFT.
• 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر واتجاه الدوران قبل أول تشغيل.

Installation & Site Requirements

التركيب ومتطلبات الموقع

• Fixed installation on vibration elements: this is a stationary machine — it is set on its oscillating mounts in one place, not wheeled between jobs.
• Designed for tight plant rooms: the compact tank is the point — it fits where a 270 or 500 L machine will not, and the reserve is added later by boiler battery if needed.
• Floor space 850 × 460 mm, height 960 mm: the horizontal tank keeps the footprint low — plan the position and the delivery route before it arrives.
• Ventilation and cooling air: allow clear space around the fan and belt guard; a hot, enclosed corner shortens pump life.
• Pipework connection: 3/4" outlet — connect through a flexible section so tank vibration is not transmitted into rigid pipework.
• 79 at 1 m: not sound-insulated — site it in a plant room or allow for hearing protection in an occupied workshop.
• 103 kg: plan the lift and the floor loading at the installation point.

• تركيب ثابت على عناصر امتصاص اهتزاز: ماكينة ثابتة — تُوضع على قواعدها المرنة في موقع واحد ولا تُنقل بين المواقع.
• مصمّمة لغرف المعدّات الضيقة: الخزان المدمج هو الغاية — يناسب حيث لا تناسب ماكينة 270 أو 500 لتر، ويُضاف الاحتياطي لاحقاً ببطارية خزانات عند الحاجة.
• مساحة أرضية 850 × 460 ملم بارتفاع 960 ملم: الخزان الأفقي يبقي الحيّز منخفضاً — خطّط للموقع ولمسار التوصيل قبل الاستلام.
• التهوية وهواء التبريد: اترك مسافة حرة حول المروحة وواقي الحزام؛ الزاوية المغلقة الحارة تقصّر عمر مجموعة الضغط.
• توصيل الشبكة: مخرج 3/4 إنش — استخدم وصلة مرنة حتى لا ينتقل اهتزاز الخزان إلى الأنابيب الصلبة.
• 79 على بُعد متر واحد: غير معزولة صوتياً — ركّبها في غرفة معدّات أو وفّر واقيات سمع في الورشة المأهولة.
• 103 كغم: خطّط لعملية الرفع ولتحمّل الأرضية في نقطة التركيب.
