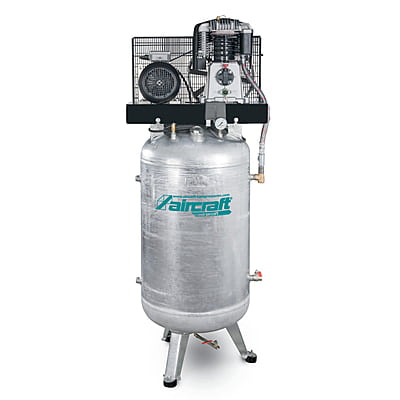

AIRCRAFT AIRPROFI 853/270/10 V – Stationary Piston Compressor

Key Engineering Features

المزايا الهندسية الرئيسية

• Upright 270 L tank: maximum stored air in the smallest floor area — 780 × 680 mm, where a horizontal 270 L machine needs well over a metre of length.

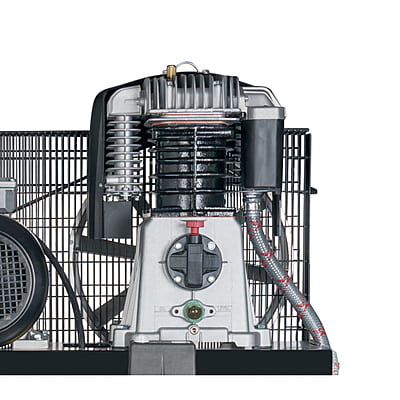

• Two-stage grey cast-iron HOS pump: two-cylinder high-performance unit turning at only 1240 rpm — smooth, low-vibration running and a long service life.
• 680 l/min at 6 bar, 10 bar rating: 850 l/min intake — enough for several operators or one high-consumption tool run continuously.
• 5.5 kW / 400 V three-phase drive: quality motor with motor-protection switch; 6.5 kW input power.
• Intercooler and aftercooler: large cooling fins lower the tank inlet temperature, so markedly less condensate reaches the air network.
• Hot-dip galvanised AD 2000 vessel: galvanised inside and out with a 15-year warranty against rust-through.
• CONDOR automatic pressure switch: fully automatic on/off operation with no operator intervention.
• V-belt drive: proven power transmission behind a belt guard that still passes cooling air.
• Upgrade path: the same machine is available as VK with refrigeration dryer and fine filter, or VKK with oil-water separation and automatic condensate drains.

• خزان قائم سعة 270 لتر: أكبر خزن للهواء في أصغر مساحة أرضية — 780 × 680 ملم، بينما تحتاج ماكينة أفقية 270 لتر إلى أكثر من متر طولاً.
• مجموعة ضغط HOS من حديد صلب على مرحلتين: وحدة بأسطوانتين تدور بسرعة 1240 rpm فقط — دوران ناعم واهتزاز منخفض وعمر تشغيلي طويل.
• 680 لتر/دقيقة عند 6 بار بتصنيف 10 بار: سعة شفط 850 لتر/دقيقة — تكفي لعدة فنيين أو لعدّة واحدة عالية الاستهلاك بتشغيل متواصل.
• 5.5 كيلووات / 400 فولت ثلاث فاز: محرك عالي الجودة مع قاطع حماية؛ قدرة دخل 6.5 كيلووات.
• مبرّد وسطي ومبرّد لاحق: زعانف تبريد كبيرة تخفض حرارة الهواء الداخل إلى الخزان، فيصل مُتكثّف أقل بكثير إلى شبكة الهواء.
• خزان مجلفن بالغمس الساخن وفق AD 2000: مجلفن من الداخل والخارج مع ضمان 15 سنة ضد الصدأ.
• مفتاح ضغط CONDOR أوتوماتيكي: تشغيل وإيقاف أوتوماتيكي بالكامل دون تدخّل المشغّل.
• نقل بالحزام (قشاط): نقل قدرة مُجرَّب خلف واقي حزام يسمح بمرور هواء التبريد.
• مسار الترقية: تتوفّر الماكينة نفسها بطراز VK مع مجفف تبريدي وفلتر دقيق، أو VKK مع فصل زيت-ماء ومصارف مُتكثّف أوتوماتيكية.

Air Treatment & Station Setup

معالجة الهواء والمحطة المتكاملة

• Aftercooler ahead of the tank: condensate drops out before the air reaches storage instead of in your tools.
• Manual condensate drain: drain the vessel at the end of the shift — do it daily and the tank warranty stays meaningful.
• 3/4" outlet with ball valve: direct take-off sized for a workshop ring main.
• Bring your own treatment: the V trim assumes you already have a dryer or filter bank — if you do not, the VK and VKK trims arrive with it fitted and matched.
• Flexible armoured conduit with heat protection: prevents vibration fracture on the hot line into the tank.

• مبرّد لاحق قبل الخزان: يتكثّف الماء قبل وصول الهواء إلى الخزان بدل أن يصل إلى العدد.
• تصريف مُتكثّف يدوي: صرّف الخزان في نهاية الوردية — التزم به يومياً ليبقى ضمان الخزان ذا قيمة.
• مخرج 3/4 إنش مع محبس كروي: نقطة سحب مباشرة بمقاس يناسب شبكة الورشة الحلقية.
• المعالجة من طرفك: طراز V يفترض توفّر مجفف أو مجموعة فلاتر لديك — وإن لم تتوفّر، يأتي طرازا VK وVKK بها مركّبة ومطابَقة.
• خط مدرّع مرن بحماية حرارية: يمنع الكسر الناتج عن الاهتزاز في الخط الساخن المؤدي إلى الخزان.

Safety, Build Quality & Certification

السلامة وجودة التصنيع والاعتماد

• Motor-protection switch: protects the motor against overload and phase failure.
• AD 2000 pressure vessel: tank designed and documented to the AD 2000 pressure-equipment code.
• 15-year anti-rust warranty: on the hot-dip galvanised pressure vessel, galvanised inside and out.
• Start-up relief and vibration elements: the machine starts unloaded and is decoupled from the floor — important on a tall, narrow machine.
• Made in Europe: built to Stürmer/AIRCRAFT quality standards.
• 400 V / 50 Hz three phase: confirm supply rating and direction of rotation before first start.

• قاطع حماية المحرك: يحمي المحرك من الحِمل الزائد وفقد الطور.
• خزان ضغط وفق AD 2000: مصمّم وموثّق حسب كود معدّات الضغط AD 2000.
• ضمان 15 سنة ضد الصدأ: على خزان الضغط المجلفن بالغمس الساخن من الداخل والخارج.
• تفريغ عند الإقلاع وعناصر امتصاص اهتزاز: تبدأ الماكينة دون حِمل وتُعزل عن الأرضية — وهو مهم في ماكينة مرتفعة وضيقة.
• صناعة أوروبية: مصنّعة وفق معايير جودة Stürmer/AIRCRAFT.
• 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر واتجاه الدوران قبل أول تشغيل.

Installation & Site Requirements

التركيب ومتطلبات الموقع

• Footprint 780 × 680 mm, height 1870 mm: the vertical layout buys floor space at the cost of height — measure door and ceiling clearance on the delivery route before it arrives.
• Fixed installation on vibration elements: this is a stationary machine — set once on its mounts, not wheeled between jobs.
• Level floor matters more here: a nearly two-metre machine on a 270 L vessel needs a flat, load-bearing base.
• Ventilation and cooling air: allow clear space around the fan and belt guard; a hot, enclosed corner shortens pump life.
• Pipework connection: connect through a flexible section so vibration is not transmitted into rigid pipework.
• 83 at 1 m: not sound-insulated — site it in a plant room or allow for hearing protection in an occupied workshop.
• 152 kg: plan the lift and the floor loading at the installation point.

• مساحة 780 × 680 ملم بارتفاع 1870 ملم: التصميم القائم يوفّر مساحة أرضية مقابل الارتفاع — قِس ارتفاع الأبواب والسقف على مسار التوصيل قبل الاستلام.
• تركيب ثابت على عناصر امتصاص اهتزاز: ماكينة ثابتة — تُوضع مرة واحدة على قواعدها ولا تُنقل بين المواقع.
• استواء الأرضية أهم هنا: ماكينة بارتفاع يقارب المترين على خزان 270 لتر تحتاج قاعدة مستوية قادرة على التحمّل.
• التهوية وهواء التبريد: اترك مسافة حرة حول المروحة وواقي الحزام؛ الزاوية المغلقة الحارة تقصّر عمر مجموعة الضغط.
• توصيل الشبكة: استخدم وصلة مرنة حتى لا ينتقل الاهتزاز إلى الأنابيب الصلبة.
• 83 على بُعد متر واحد: غير معزولة صوتياً — ركّبها في غرفة معدّات أو وفّر واقيات سمع في الورشة المأهولة.
• 152 كغم: خطّط لعملية الرفع ولتحمّل الأرضية في نقطة التركيب.

Scope of Delivery

محتويات الطرد

• Compressor with upright 270 L hot-dip galvanised AD 2000 pressure vessel
• Vibration elements

• الضاغط مع خزان ضغط قائم سعة 270 لتر مجلفن بالغمس الساخن وفق AD 2000
• عناصر امتصاص اهتزاز
