Key Engineering Features | المزايا الهندسية الرئيسية |

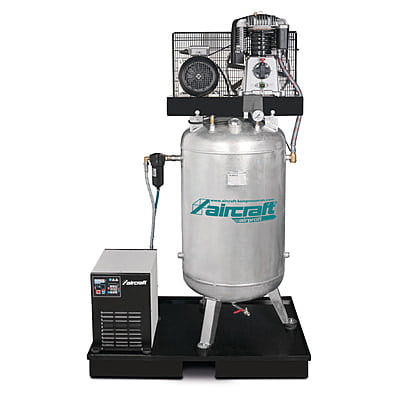

- Upright 270 L tank: maximum stored air in the smallest floor area — 1200 × 800 mm, where a horizontal 270 L machine needs well over a metre of length.
- Refrigeration dryer AD 54 pre-assembled: removes the moisture that destroys pneumatic tools, spray finishes and control valves — factory-matched to this compressor, not sized on site.

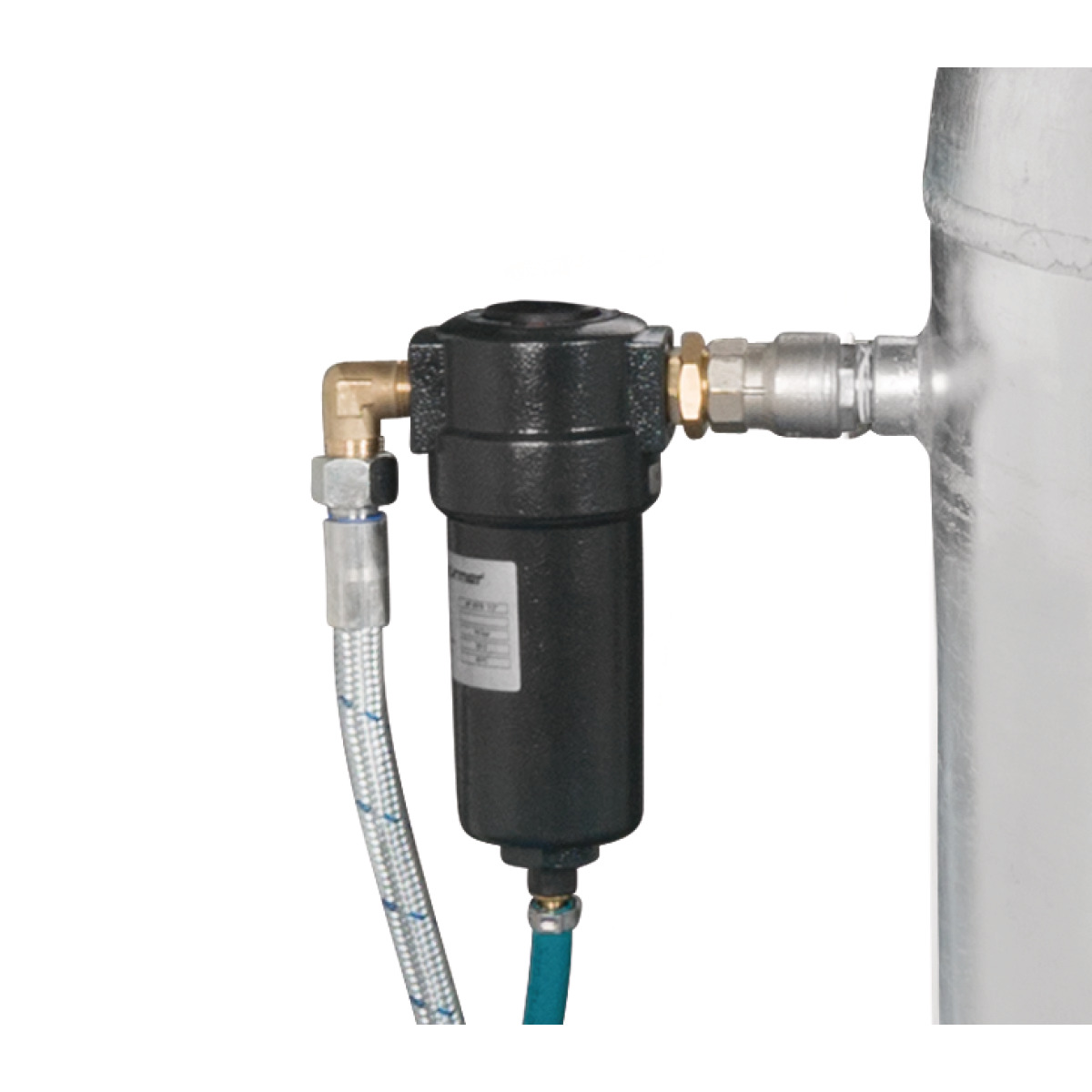

- Fine filter downstream of the dryer: catches residual aerosol and particulate before the ring main.

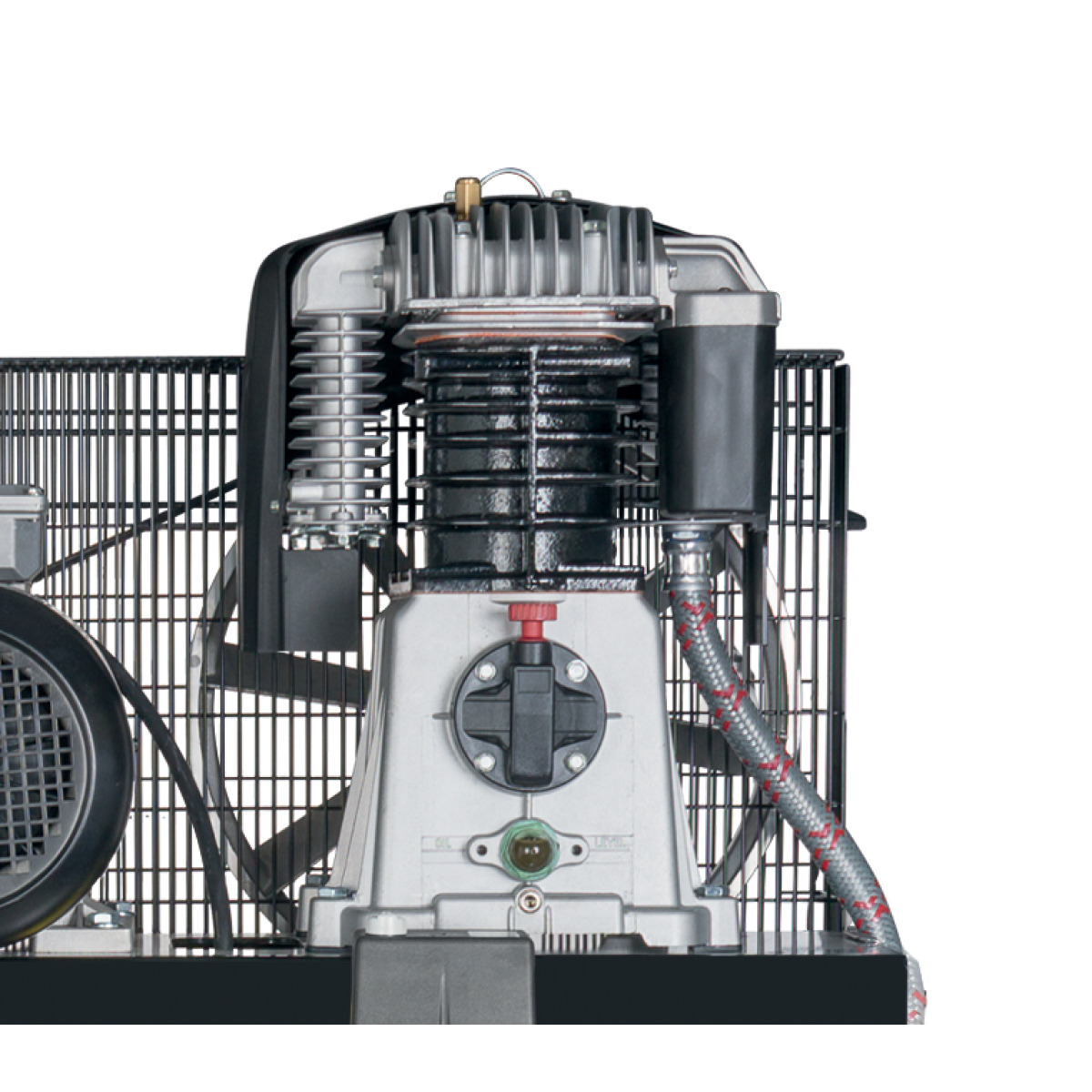

- Two-stage grey cast-iron HOS pump: two-cylinder high-performance unit turning at only 1240 rpm — smooth, low-vibration running and a long service life.
- 680 l/min at 6 bar, 10 bar rating: 850 l/min intake — enough for several operators or one high-consumption tool run continuously.
- 5.5 kW / 400 V three-phase drive: quality motor with motor-protection switch; 6.5 kW input power.
- Intercooler and aftercooler: large cooling fins lower the tank inlet temperature, so markedly less condensate reaches the air network.
- Hot-dip galvanised AD 2000 vessel: galvanised inside and out with a 15-year warranty against rust-through.
- CONDOR automatic pressure switch: fully automatic on/off operation with no operator intervention.
- V-belt drive: proven power transmission behind a belt guard that still passes cooling air.
- Safety stand pallet: compressor, tank, dryer and filter assembled and secured on one base — moved with a pallet truck, no site fabrication.
| - خزان قائم سعة 270 لتر: أكبر خزن للهواء في أصغر مساحة أرضية — 1200 × 800 ملم، بينما تحتاج ماكينة أفقية 270 لتر إلى أكثر من متر طولاً.
- مجفف تبريدي AD 54 مركّب مسبقاً: يزيل الرطوبة التي تُتلف العدد الهوائية وأعمال الدهان وصمامات التحكم — مطابَق مصنعياً لهذا الضاغط وليس مُقاساً في الموقع.
- فلتر دقيق بعد المجفف: يحجز ما تبقّى من رذاذ وجسيمات قبل الشبكة الحلقية.
- مجموعة ضغط HOS من حديد صلب على مرحلتين: وحدة بأسطوانتين تدور بسرعة 1240 rpm فقط — دوران ناعم واهتزاز منخفض وعمر تشغيلي طويل.
- 680 لتر/دقيقة عند 6 بار بتصنيف 10 بار: سعة شفط 850 لتر/دقيقة — تكفي لعدة فنيين أو لعدّة واحدة عالية الاستهلاك بتشغيل متواصل.
- 5.5 كيلووات / 400 فولت ثلاث فاز: محرك عالي الجودة مع قاطع حماية؛ قدرة دخل 6.5 كيلووات.
- مبرّد وسطي ومبرّد لاحق: زعانف تبريد كبيرة تخفض حرارة الهواء الداخل إلى الخزان، فيصل مُتكثّف أقل بكثير إلى شبكة الهواء.
- خزان مجلفن بالغمس الساخن وفق AD 2000: مجلفن من الداخل والخارج مع ضمان 15 سنة ضد الصدأ.
- مفتاح ضغط CONDOR أوتوماتيكي: تشغيل وإيقاف أوتوماتيكي بالكامل دون تدخّل المشغّل.
- نقل بالحزام (قشاط): نقل قدرة مُجرَّب خلف واقي حزام يسمح بمرور هواء التبريد.
- منصة أمان: الضاغط والخزان والمجفف والفلتر مجمّعة ومثبّتة على قاعدة واحدة — تُنقل برافعة منصات دون تصنيع موقعي.
|
Air Treatment & Station Setup | معالجة الهواء والمحطة المتكاملة |
- Refrigeration dryer AD 54: cools the air to drop moisture out before it enters the pipework — the single biggest cause of pneumatic tool wear through Jordan's humidity swings.
- Fine filter after the dryer: residual aerosol and particulate are caught before the air leaves the station.
- Pressure regulator: stepless setting of the working pressure at the station.
- Two outlets, two air qualities: 3/4" raw air direct from the vessel and 1/2" dried, filtered air from the dryer.
- Aftercooler ahead of the tank: the dryer is not doing the work alone — condensate is already dropping out upstream.
- Condensate handling: ball valve on the vessel plus an automatic condensate drain inside the refrigeration dryer.
| - مجفف تبريدي AD 54: يبرّد الهواء لإسقاط الرطوبة قبل دخولها إلى الشبكة — وهو السبب الأول لتآكل العدد الهوائية مع تقلّبات الرطوبة.
- فلتر دقيق بعد المجفف: يُحجز ما تبقّى من رذاذ وجسيمات قبل خروج الهواء من المحطة.
- منظّم ضغط: ضبط لا نهائي لضغط التشغيل عند المحطة.
- مخرجان بجودتَي هواء: 3/4 إنش هواء خام مباشرة من الخزان و1/2 إنش هواء مجفّف ومفلتر من المجفف.
- مبرّد لاحق قبل الخزان: المجفف لا يعمل وحده — إذ يبدأ إسقاط المُتكثّف قبله.
- تصريف المُتكثّف: محبس كروي على الخزان مع مصرف مُتكثّف أوتوماتيكي داخل المجفف التبريدي.
|
Safety, Build Quality & Certification | السلامة وجودة التصنيع والاعتماد |
- Motor-protection switch: protects the motor against overload and phase failure.
- AD 2000 pressure vessel: tank designed and documented to the AD 2000 pressure-equipment code.
- 15-year anti-rust warranty: on the hot-dip galvanised pressure vessel, galvanised inside and out.
- Safety stand pallet: the station is assembled and secured on one certified base — no improvised frame, no site welding.
- Start-up relief and vibration elements: the machine starts unloaded and is decoupled from the floor — important on a tall, narrow machine.
- Made in Europe: built to Stürmer/AIRCRAFT quality standards.
- 400 V / 50 Hz three phase: confirm supply rating and direction of rotation before first start.
| - قاطع حماية المحرك: يحمي المحرك من الحِمل الزائد وفقد الطور.
- خزان ضغط وفق AD 2000: مصمّم وموثّق حسب كود معدّات الضغط AD 2000.
- ضمان 15 سنة ضد الصدأ: على خزان الضغط المجلفن بالغمس الساخن من الداخل والخارج.
- منصة أمان: المحطة مجمّعة ومثبّتة على قاعدة معتمدة واحدة — دون هيكل مرتجل أو لحام في الموقع.
- تفريغ عند الإقلاع وعناصر امتصاص اهتزاز: تبدأ الماكينة دون حِمل وتُعزل عن الأرضية — وهو مهم في ماكينة مرتفعة وضيقة.
- صناعة أوروبية: مصنّعة وفق معايير جودة Stürmer/AIRCRAFT.
- 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر واتجاه الدوران قبل أول تشغيل.
|
Installation & Site Requirements | التركيب ومتطلبات الموقع |
- Footprint 1200 × 800 mm, height 1970 mm: the vertical layout buys floor space at the cost of height — measure door and ceiling clearance on the delivery route before it arrives.
- Fixed installation on vibration elements: this is a stationary machine — set once on its mounts, not wheeled between jobs.
- Delivered assembled on its pallet: moved into place with a pallet truck — no dryer plumbing, no filter mounting, no commissioning of separate components.
- Level floor matters more here: a nearly two-metre machine on a 270 L vessel needs a flat, load-bearing base.
- Ventilation and cooling air: allow clear space around the fan and belt guard; a hot, enclosed corner shortens pump life.
- Pipework connection: connect through a flexible section so vibration is not transmitted into rigid pipework.
- 83 at 1 m: not sound-insulated — site it in a plant room or allow for hearing protection in an occupied workshop.
- 201 kg: plan the lift and the floor loading at the installation point.
- The dryer rejects heat too: ventilation is not optional on a K or KK station — do not box it into an unventilated corner.
| - مساحة 1200 × 800 ملم بارتفاع 1970 ملم: التصميم القائم يوفّر مساحة أرضية مقابل الارتفاع — قِس ارتفاع الأبواب والسقف على مسار التوصيل قبل الاستلام.
- تركيب ثابت على عناصر امتصاص اهتزاز: ماكينة ثابتة — تُوضع مرة واحدة على قواعدها ولا تُنقل بين المواقع.
- تُورَّد مجمّعة على منصتها: تُنقل إلى موقعها برافعة منصات — دون تمديد للمجفف أو تركيب للفلتر أو تشغيل لمكوّنات منفصلة.
- استواء الأرضية أهم هنا: ماكينة بارتفاع يقارب المترين على خزان 270 لتر تحتاج قاعدة مستوية قادرة على التحمّل.
- التهوية وهواء التبريد: اترك مسافة حرة حول المروحة وواقي الحزام؛ الزاوية المغلقة الحارة تقصّر عمر مجموعة الضغط.
- توصيل الشبكة: استخدم وصلة مرنة حتى لا ينتقل الاهتزاز إلى الأنابيب الصلبة.
- 83 على بُعد متر واحد: غير معزولة صوتياً — ركّبها في غرفة معدّات أو وفّر واقيات سمع في الورشة المأهولة.
- 201 كغم: خطّط لعملية الرفع ولتحمّل الأرضية في نقطة التركيب.
- المجفف يطرح حرارة أيضاً: التهوية ليست اختيارية في محطة K أو KK — لا تحصرها في زاوية غير مهوّاة.
|
Scope of Delivery | محتويات الطرد |
- Compressor with upright 270 L hot-dip galvanised AD 2000 pressure vessel
- Vibration elements
- Fine filter
- Safety stand pallet
- Refrigeration dryer
| - الضاغط مع خزان ضغط قائم سعة 270 لتر مجلفن بالغمس الساخن وفق AD 2000
- عناصر امتصاص اهتزاز
- فلتر دقيق
- منصة أمان
- مجفف تبريدي
|
