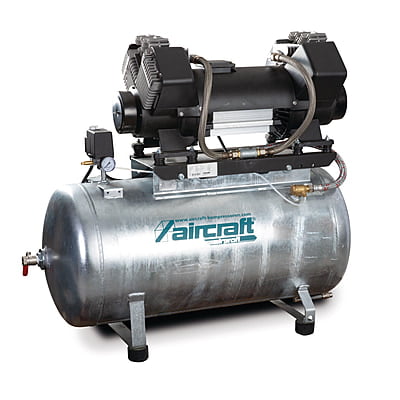

AIRCRAFT AIRPROFI 980/500/10 OF H PRO – Piston Compressor

Key Engineering Features

المزايا الهندسية الرئيسية

• Genuinely oil-free compression: no oil in the compression chamber, so no oil carry-over into the air line and no oil in the condensate to dispose of.
• No oil changes, ever: removes an entire consumable and an entire maintenance task from the service schedule.

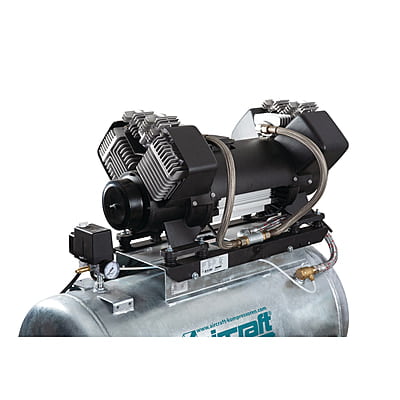

• Direct-coupled coaxial block: the motor drives the pump directly — no belts, no pulleys, no belt tensioning, no belt guard to open.
• Four cylinders, single stage, 1400 rpm: the coaxial V arrangement gives smooth running with an inherently balanced load.
• 980 l/min intake, up to 10 bar: PRO-class output for a continuous-duty oil-free station.
• 5 kW / 400 V three-phase drive: 6 kW input power, with a motor-protection switch.
• 70 dB(A) at 1 m: noticeably quieter than an equivalent belt-driven open machine.
• 500 L horizontal galvanised AD 2000 tank: hot-dip galvanised inside and out with a 15-year warranty against rust-through.
• Operating-hours counter: service intervals run on measured hours, not guesswork.

• ضغط خالٍ من الزيت فعلياً: لا زيت في غرفة الضغط، فلا انتقال زيت إلى خط الهواء ولا زيت في المُتكثّف يستدعي التخلّص منه.
• لا تغيير زيت إطلاقاً: يلغي مادة استهلاكية كاملة ومهمة صيانة كاملة من جدول الخدمة.
• وحدة محورية بربط مباشر: المحرك يدير مجموعة الضغط مباشرة — دون أحزمة أو بكرات أو ضبط شدّ أو واقي حزام.
• أربع أسطوانات ومرحلة واحدة بسرعة 1400 rpm: الترتيب المحوري على شكل V يمنح دوراناً ناعماً بحِمل متوازن بطبيعته.
• سعة شفط 980 لتر/دقيقة وحتى 10 بار: أداء من فئة PRO لمحطة خالية من الزيت بتشغيل متواصل.
• 5 كيلووات / 400 فولت ثلاث فاز: قدرة دخل 6 كيلووات مع قاطع حماية.
• 70 ديسيبل على بُعد متر واحد: أهدأ بوضوح من ماكينة مكشوفة مكافئة تعمل بالحزام.
• خزان أفقي سعة 500 لتر مجلفن وفق AD 2000: مجلفن بالغمس الساخن من الداخل والخارج مع ضمان 15 سنة ضد الصدأ.
• عدّاد ساعات التشغيل: فترات الصيانة تُحسب بساعات مقيسة وليس بالتقدير.

Air Treatment & Station Setup

معالجة الهواء والمحطة المتكاملة

• Clean air starts at the pump: with no lubricant in the compression chamber, downstream treatment only has to handle moisture and particulate — not oil aerosol.
• No oil-water separator required: condensate from an oil-free machine does not carry the oil load that makes disposal a regulated problem.

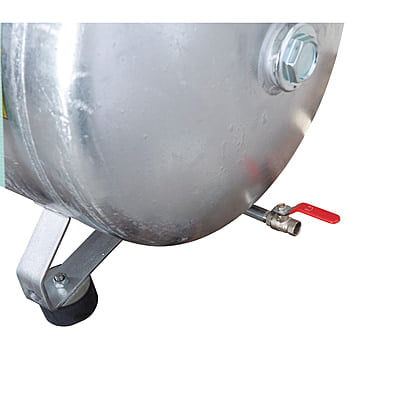

• Ball valve outlet: add a refrigeration dryer and fine filter downstream where instrument-grade air is required.
• CONDOR automatic pressure switch: fully automatic on/off operation.

• الهواء النظيف يبدأ من مجموعة الضغط: لغياب الزيت في غرفة الضغط، تكتفي المعالجة اللاحقة بالتعامل مع الرطوبة والجسيمات دون رذاذ الزيت.
• لا حاجة لفاصل زيت-ماء: مُتكثّف الماكينة الخالية من الزيت لا يحمل الزيت الذي يجعل التخلّص منه مسألة خاضعة للتنظيم.
• مخرج بمحبس كروي: أضف مجففاً تبريدياً وفلتراً دقيقاً لاحقاً عند الحاجة إلى هواء بمواصفات أجهزة القياس.
• مفتاح ضغط CONDOR أوتوماتيكي: تشغيل وإيقاف أوتوماتيكي بالكامل.

Safety, Build Quality & Certification

السلامة وجودة التصنيع والاعتماد

• Motor-protection switch: protects the motor against overload and phase failure.
• Fewer wear parts: no belt, no pulley alignment, no oil system — less to inspect and less to fail.
• Start-up relief: the machine starts unloaded and pressure-free.
• AD 2000 pressure vessel: designed and documented to the AD 2000 pressure-equipment code.
• 15-year anti-rust warranty: on the hot-dip galvanised pressure vessel, galvanised inside and out.
• Made in Europe: built to Stürmer/AIRCRAFT quality standards.
• 400 V / 50 Hz three phase: confirm supply rating and direction of rotation before first start.

• قاطع حماية المحرك: يحمي المحرك من الحِمل الزائد وفقد الطور.
• أجزاء تآكل أقل: لا حزام ولا محاذاة بكرات ولا منظومة زيت — أقل للفحص وأقل للأعطال.
• تفريغ عند الإقلاع: تبدأ الماكينة التشغيل دون حِمل ودون ضغط.
• خزان ضغط وفق AD 2000: مصمّم وموثّق حسب كود معدّات الضغط AD 2000.
• ضمان 15 سنة ضد الصدأ: على خزان الضغط المجلفن بالغمس الساخن من الداخل والخارج.
• صناعة أوروبية: مصنّعة وفق معايير جودة Stürmer/AIRCRAFT.
• 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر واتجاه الدوران قبل أول تشغيل.

Installation & Site Requirements

التركيب ومتطلبات الموقع

• Footprint 1810 × 600 mm, height 1160 mm: plan the position and the delivery route before it arrives.
• Nearly two metres of tank length: at 1810 mm this needs a clear straight run — check corridor turns, not just door widths.
• Oil-free units run hotter: ventilation is not optional — give the machine a clear air path and avoid a closed corner.
• Ventilation and cooling air: allow clear space around the fan and belt guard; a hot, enclosed corner shortens pump life.
• Pipework connection: 3/4" outlet — connect through a flexible section so vibration is not transmitted into rigid pipework.
• 70 dB(A) at 1 m: not sound-insulated — site it in a plant room or allow for hearing protection in an occupied workshop.
• 318 kg: plan the lift and the floor loading at the installation point.

• مساحة 1810 × 600 ملم بارتفاع 1160 ملم: خطّط للموقع ولمسار التوصيل قبل الاستلام.
• طول الخزان يقارب المترين: عند 1810 ملم تحتاج إلى ممر مستقيم خالٍ — تحقّق من انعطافات الممرات وليس من عرض الأبواب فقط.
• الوحدات الخالية من الزيت أعلى حرارة: التهوية ليست اختيارية — وفّر مسار هواء حراً وتجنّب الزوايا المغلقة.
• التهوية وهواء التبريد: اترك مسافة حرة حول المروحة وواقي الحزام؛ الزاوية المغلقة الحارة تقصّر عمر مجموعة الضغط.
• توصيل الشبكة: مخرج 3/4 إنش — استخدم وصلة مرنة حتى لا ينتقل الاهتزاز إلى الأنابيب الصلبة.
• 70 ديسيبل على بُعد متر واحد: غير معزولة صوتياً — ركّبها في غرفة معدّات أو وفّر واقيات سمع في الورشة المأهولة.
• 318 كغم: خطّط لعملية الرفع ولتحمّل الأرضية في نقطة التركيب.
