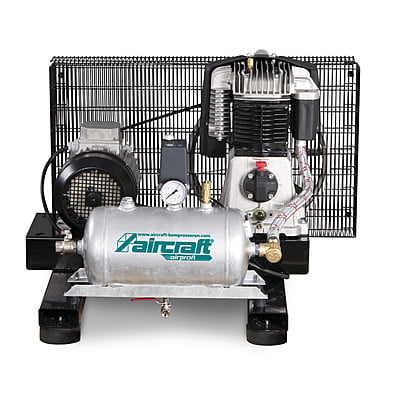

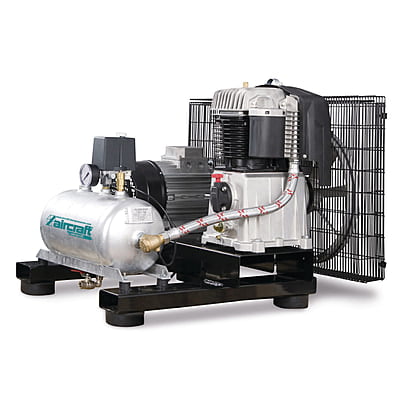

AIRCRAFT AIRPROFI BK 1003/13/10 – Stationary Side Piston Compressor

Key Engineering Features

المزايا الهندسية الرئيسية

• Bought as capacity, not as a replacement: an auxiliary compressor covers peak demand, adds output when the network is short, and keeps production running when the main machine is down.
• Full-size pump, minimal tank: 750 l/min at 6 bar from a 13 L vessel — the storage is deliberately small because the network you connect it to provides the volume.
• Cheaper than repowering: adding an auxiliary unit is usually far less than replacing a working compressor with a larger one, and it leaves you with two machines instead of one point of failure.
• 960 l/min intake, 10 bar rating: the same class of pump used in the full stationary range.

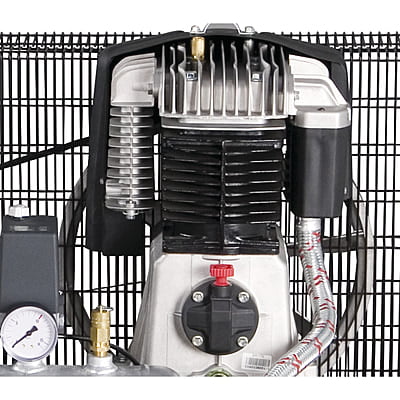

• Two-stage grey cast-iron HOS pump: two-cylinder high-performance unit turning at only 1060 rpm — smooth, low-vibration running and a long service life.
• 5.5 kW / 400 V three-phase drive: quality motor with motor-protection switch; 6.5 kW input power.
• CONDOR automatic pressure switch: fully automatic on/off operation with no operator intervention.
• Flexible armoured conduit with heat protection: prevents vibration fracture on the hot line into the vessel.
• 685 × 790 × 745 mm, 80 kg: it fits alongside an existing installation instead of demanding its own plant room.
• Hot-dip galvanised vessel: galvanised inside and out with a 15-year warranty against rusting through.

• يُشترى كسعة إضافية لا كبديل: الضاغط المساعد يغطّي ذروة الطلب ويضيف إنتاجية عند نقص الشبكة ويُبقي الإنتاج مستمراً عند تعطّل الماكينة الرئيسية.
• مجموعة ضغط كاملة الحجم وخزان صغير: 750 لتر/دقيقة عند 6 بار من خزان سعة 13 لتر — الخزن صغير عن قصد لأن الشبكة التي تصله بها هي التي توفّر الحجم.
• أقل كلفة من إعادة التأهيل: إضافة وحدة مساعدة أرخص عادةً من استبدال ضاغط عامل بآخر أكبر، وتترك لديك ماكينتين بدل نقطة فشل واحدة.
• سعة شفط 960 لتر/دقيقة بتصنيف 10 بار: من فئة مجموعات الضغط نفسها المستخدمة في السلسلة الثابتة الكاملة.
• مجموعة ضغط HOS من حديد صلب على مرحلتين: وحدة بأسطوانتين تدور بسرعة 1060 rpm فقط — دوران ناعم واهتزاز منخفض وعمر تشغيلي طويل.
• 5.5 كيلووات / 400 فولت ثلاث فاز: محرك عالي الجودة مع قاطع حماية؛ قدرة دخل 6.5 كيلووات.
• مفتاح ضغط CONDOR أوتوماتيكي: تشغيل وإيقاف أوتوماتيكي بالكامل دون تدخّل المشغّل.
• خط مدرّع مرن بحماية حرارية: يمنع الكسر الناتج عن الاهتزاز في الخط الساخن المؤدي إلى الخزان.
• 685 × 790 × 745 ملم، 80 كغم: يوضع بجانب التركيب القائم بدل أن يتطلّب غرفة معدّات خاصة به.
• خزان مجلفن بالغمس الساخن: مجلفن من الداخل والخارج مع ضمان 15 سنة ضد الصدأ.

Air Treatment & Station Setup

معالجة الهواء والمحطة المتكاملة

• Treatment lives on the main network: an auxiliary unit normally feeds a network that is already dried and filtered — check the tie-in point rather than duplicating treatment.
• 3/8" ball valve condensate drain: the 13 L vessel still collects water — drain it on the same schedule as the main machine.
• 3/4" air outlet with ball valve: tie straight into the ring main.
• Aftercooler ahead of the vessel: the discharge is cooled before it joins your network.

• المعالجة تبقى على الشبكة الرئيسية: الوحدة المساعدة تغذّي عادةً شبكة مجفّفة ومفلترة أصلاً — تحقّق من نقطة الربط بدل تكرار المعالجة.
• محبس كروي 3/8 إنش لتصريف المُتكثّف: خزان 13 لتر يجمع الماء أيضاً — صرّفه وفق جدول الماكينة الرئيسية نفسه.
• مخرج هواء 3/4 إنش مع محبس كروي: اربطه مباشرة بالشبكة الحلقية.
• مبرّد لاحق قبل الخزان: يُبرَّد الطرد قبل انضمامه إلى شبكتك.

Safety, Build Quality & Certification

السلامة وجودة التصنيع والاعتماد

• Motor-protection switch: protects the motor against overload and phase failure.
• Start-up relief: the machine starts unloaded and pressure-free.
• 15-year anti-rust warranty: on the hot-dip galvanised pressure vessel, galvanised inside and out.
• Made in Europe: built to Stürmer/AIRCRAFT quality standards.
• 400 V / 50 Hz three phase: confirm supply rating and direction of rotation before first start.

• قاطع حماية المحرك: يحمي المحرك من الحِمل الزائد وفقد الطور.
• تفريغ عند الإقلاع: تبدأ الماكينة التشغيل دون حِمل ودون ضغط.
• ضمان 15 سنة ضد الصدأ: على خزان الضغط المجلفن بالغمس الساخن من الداخل والخارج.
• صناعة أوروبية: مصنّعة وفق معايير جودة Stürmer/AIRCRAFT.
• 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر واتجاه الدوران قبل أول تشغيل.

Installation & Site Requirements

التركيب ومتطلبات الموقع

• Plan the tie-in point first: an auxiliary compressor is only as useful as its connection into the existing ring main — decide where it joins, and whether a non-return valve is needed, before delivery.
• Footprint 685 × 790 mm, height 745 mm: plan the position and the delivery route before it arrives.
• Two machines, two starting loads: check that the supply can carry the main compressor and this unit starting at the same time.

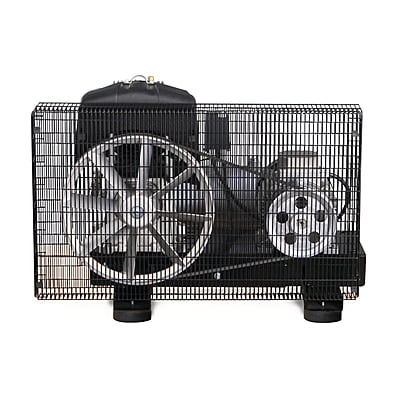

• Ventilation and cooling air: allow clear space around the fan and belt guard; a hot, enclosed corner shortens pump life.
• Pipework connection: 3/4" outlet — connect through a flexible section so vibration is not transmitted into rigid pipework.
• 83 dB(A) at 1 m: not sound-insulated — site it in a plant room or allow for hearing protection in an occupied workshop.
• 80 kg: plan the lift and the floor loading at the installation point.

• خطّط لنقطة الربط أولاً: فائدة الضاغط المساعد مرهونة بربطه بالشبكة الحلقية القائمة — حدّد موضع الربط والحاجة إلى صمام لا رجوع قبل التوصيل.
• مساحة 685 × 790 ملم بارتفاع 745 ملم: خطّط للموقع ولمسار التوصيل قبل الاستلام.
• ماكينتان وحِملا إقلاع: تحقّق من قدرة المصدر على تحمّل إقلاع الضاغط الرئيسي وهذه الوحدة في الوقت نفسه.
• التهوية وهواء التبريد: اترك مسافة حرة حول المروحة وواقي الحزام؛ الزاوية المغلقة الحارة تقصّر عمر مجموعة الضغط.
• توصيل الشبكة: مخرج 3/4 إنش — استخدم وصلة مرنة حتى لا ينتقل الاهتزاز إلى الأنابيب الصلبة.
• 83 ديسيبل على بُعد متر واحد: غير معزولة صوتياً — ركّبها في غرفة معدّات أو وفّر واقيات سمع في الورشة المأهولة.
• 80 كغم: خطّط لعملية الرفع ولتحمّل الأرضية في نقطة التركيب.
