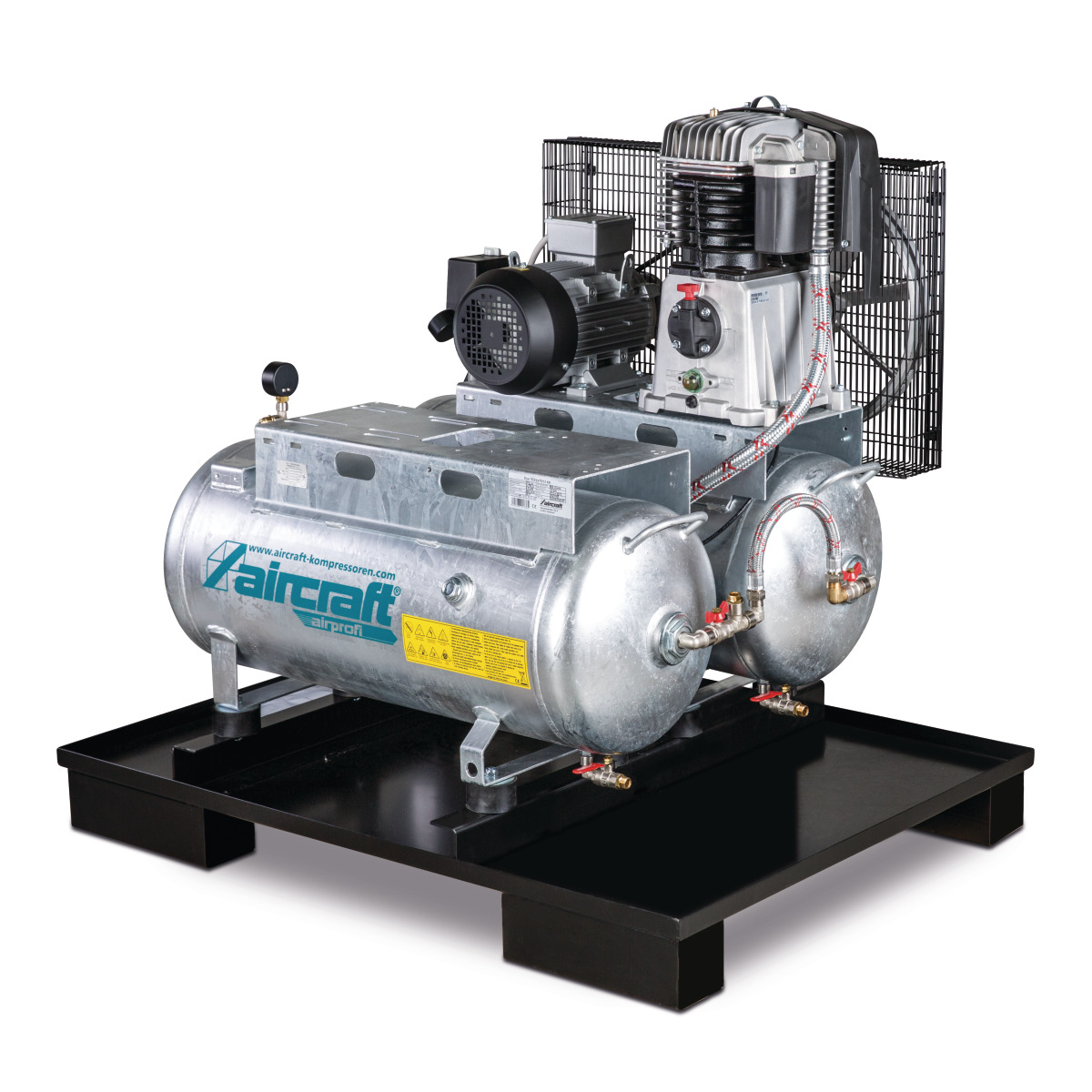

AIRCRAFT AIRPROFI DUO 703 / 2x75 / 13 – Stationary Piston Compressor

Key Engineering Features

المزايا الهندسية الرئيسية

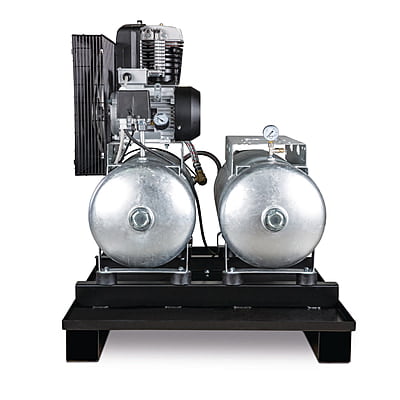

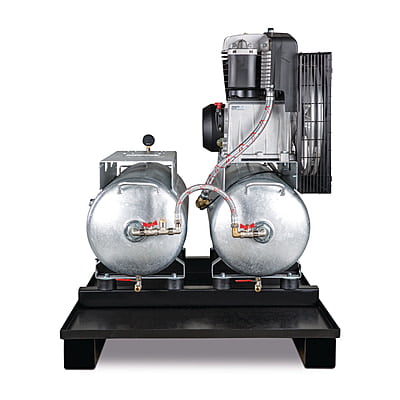

• Two 75 L tanks, switchable: the defining feature — run both for 150 L of reserve, or isolate one by ball valve to halve the volume so pressure builds twice as fast.
• Matched to the job, not fixed at purchase: sustained work such as spraying or air tools wants volume; chiselling, mortising and sandblasting want fast recovery. This station does both.
• 460 l/min at 6 bar, 13 bar rating: 575 l/min intake.
• Two-stage grey cast-iron HOS pump: two-cylinder high-performance unit turning at only 850 rpm — smooth, low-vibration running and a long service life.
• 4 kW / 400 V three-phase drive: quality motor with motor-protection switch; 4.8 kW input power.

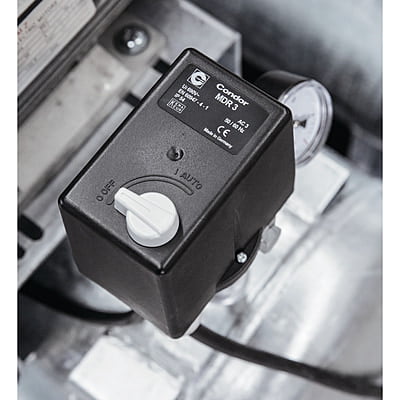

• CONDOR automatic pressure switch: fully automatic on/off operation with no operator intervention.
• Flexible armoured conduit with heat protection: prevents vibration fracture on the hot line into the vessel.

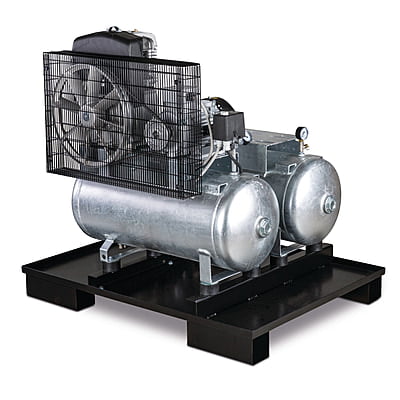

• Fully assembled on a safety stand pallet: space-saving and transportable — moved into place with a pallet truck, no site fabrication.
• Hot-dip galvanised vessels: galvanised inside and out with a 15-year warranty against rusting through.

• خزانان سعة 75 لتر لكلٍّ منهما وقابلان للفصل: الميزة المميّزة — شغّلهما معاً للحصول على احتياطي 150 لتر، أو اعزل أحدهما بمحبس كروي لتقليل الحجم إلى النصف فيرتفع الضغط بضعف السرعة.
• مطابَقة للعمل وليست ثابتة عند الشراء: الأعمال المتواصلة كالرشّ والعدد الهوائية تحتاج حجماً؛ وأعمال الإزميل والتفريز والسفع تحتاج استرداداً سريعاً. وهذه المحطة تؤدّي الاثنين.
• 460 لتر/دقيقة عند 6 بار بتصنيف 13 بار: سعة شفط 575 لتر/دقيقة.
• مجموعة ضغط HOS من حديد صلب على مرحلتين: وحدة بأسطوانتين تدور بسرعة 850 rpm فقط — دوران ناعم واهتزاز منخفض وعمر تشغيلي طويل.
• 4 كيلووات / 400 فولت ثلاث فاز: محرك عالي الجودة مع قاطع حماية؛ قدرة دخل 4.8 كيلووات.
• مفتاح ضغط CONDOR أوتوماتيكي: تشغيل وإيقاف أوتوماتيكي بالكامل دون تدخّل المشغّل.
• خط مدرّع مرن بحماية حرارية: يمنع الكسر الناتج عن الاهتزاز في الخط الساخن المؤدي إلى الخزان.
• مجمّعة بالكامل على منصة أمان: موفّرة للمساحة وقابلة للنقل — تُنقل إلى موقعها برافعة منصات دون تصنيع موقعي.
• خزانات مجلفنة بالغمس الساخن: مجلفنة من الداخل والخارج مع ضمان 15 سنة ضد الصدأ.

Air Treatment & Station Setup

معالجة الهواء والمحطة المتكاملة

• Aftercooler ahead of the vessels: condensate drops out before the air reaches storage instead of in your tools.
• 3/4" outlet on the vessel: plus a filter regulator for stepless working-pressure setting.

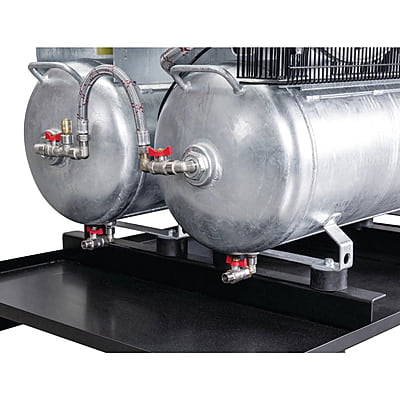

• Ball valve on each vessel: drain both tanks at the end of the shift — two vessels means two drain points.

• مبرّد لاحق قبل الخزانات: يتكثّف الماء قبل وصول الهواء إلى الخزن بدل أن يصل إلى العدد.
• مخرج 3/4 إنش على الخزان: مع منظّم ضغط بفلتر لضبط لا نهائي لضغط التشغيل.
• محبس كروي على كل خزان: صرّف الخزانين في نهاية الوردية — وجود خزانين يعني نقطتَي تصريف.

Safety, Build Quality & Certification

السلامة وجودة التصنيع والاعتماد

• Motor-protection switch: protects the motor against overload and phase failure.
• Start-up relief: the machine starts unloaded and pressure-free.
• Safety stand pallet: the station is assembled and secured on one certified base — no improvised frame, no site welding.
• 15-year anti-rust warranty: on the hot-dip galvanised pressure vessels, galvanised inside and out.
• Made in Europe: built to Stürmer/AIRCRAFT quality standards.
• 400 V / 50 Hz three phase: confirm supply rating and direction of rotation before first start.

• قاطع حماية المحرك: يحمي المحرك من الحِمل الزائد وفقد الطور.
• تفريغ عند الإقلاع: تبدأ الماكينة التشغيل دون حِمل ودون ضغط.
• منصة أمان: المحطة مجمّعة ومثبّتة على قاعدة معتمدة واحدة — دون هيكل مرتجل أو لحام في الموقع.
• ضمان 15 سنة ضد الصدأ: على خزانات الضغط المجلفنة بالغمس الساخن من الداخل والخارج.
• صناعة أوروبية: مصنّعة وفق معايير جودة Stürmer/AIRCRAFT.
• 400 فولت / 50 هرتز ثلاث فاز: تأكّد من سعة المصدر واتجاه الدوران قبل أول تشغيل.

Installation & Site Requirements

التركيب ومتطلبات الموقع

• Delivered assembled on its pallet: moved into place with a pallet truck and set on its swing elements — no foundation work, no site assembly.
• Footprint 1200 × 900 mm, height 1140 mm: plan the position and the delivery route before it arrives.
• Leave access to both isolating valves: the switchable second vessel is the reason you bought this station — the ball valves must be reachable without moving anything.
• Ventilation and cooling air: allow clear space around the fan and belt guard; a hot, enclosed corner shortens pump life.
• Pipework connection: 3/4" outlet — connect through a flexible section so vibration is not transmitted into rigid pipework.
• 79 dB(A) at 1 m: not sound-insulated — site it in a plant room or allow for hearing protection in an occupied workshop.
• 230 kg: plan the lift and the floor loading at the installation point.

• تُورَّد مجمّعة على منصتها: تُنقل إلى موقعها برافعة منصات وتُوضع على عناصرها المرنة — دون أعمال أساسات أو تجميع في الموقع.
• مساحة 1200 × 900 ملم بارتفاع 1140 ملم: خطّط للموقع ولمسار التوصيل قبل الاستلام.
• اترك وصولاً إلى محبسَي العزل: الخزان الثاني القابل للفصل هو سبب اختيارك لهذه المحطة — ويجب أن تكون المحابس في المتناول دون تحريك أي شيء.
• التهوية وهواء التبريد: اترك مسافة حرة حول المروحة وواقي الحزام؛ الزاوية المغلقة الحارة تقصّر عمر مجموعة الضغط.
• توصيل الشبكة: مخرج 3/4 إنش — استخدم وصلة مرنة حتى لا ينتقل الاهتزاز إلى الأنابيب الصلبة.
• 79 ديسيبل على بُعد متر واحد: غير معزولة صوتياً — ركّبها في غرفة معدّات أو وفّر واقيات سمع في الورشة المأهولة.
• 230 كغم: خطّط لعملية الرفع ولتحمّل الأرضية في نقطة التركيب.

Scope of Delivery

محتويات الطرد

• Compressed-air station with two hot-dip galvanised pressure vessels
• Start-up relief
• Vibration elements

• محطة هواء مضغوط مع خزانَي ضغط مجلفنين بالغمس الساخن
• تفريغ عند الإقلاع
• عناصر امتصاص اهتزاز
