AIRCRAFT ASC-D 22-16-500 VS (PM) – Screw Compressor

Key Engineering Features

المزايا الهندسية الرئيسية

• 16 bar for laser cutting: Delivers the pressure a fibre laser needs for assist gas and beam-path purging.
• 1900 l/min (67.1 CFM) from an IE4 permanent-magnet motor: The highest efficiency class available, with load-dependent speed control matching output to demand.

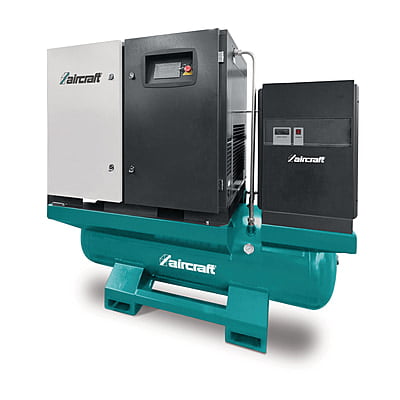

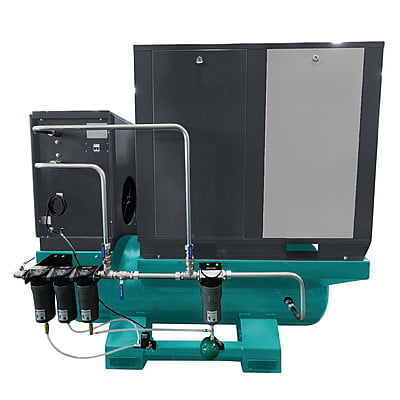

• Complete station, ready to connect: 500 l receiver, refrigeration dryer, filter battery and automatic condensate drain in one delivery.
• ISO 8573-1 class 1-4-1 air quality: Filter components included — the air quality a laser cutter requires, without specifying a separate treatment line.

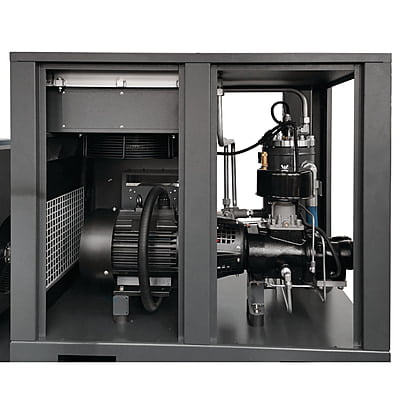

• Direct drive: Compact package and no transmission losses between motor and airend.
• Touch-panel control, RS 485: All functions from one panel; modular concept links up to eight systems.
• 72 dB(A), 720 kg: Sound insulation and a large fan wheel keep it stable and quiet for its output.

• ضغط 16 bar للقطع بالليزر: يوفّر الضغط الذي يحتاجه ليزر الألياف لغاز المساعدة وتنظيف مسار الشعاع.
• 1900 l/min (67.1 CFM) بمحرّك مغناطيس دائم فئة IE4: أعلى فئة كفاءة متاحة، مع تحكّم بالسرعة حسب الحمل يوائم الإنتاج مع الطلب.
• محطة متكاملة جاهزة للتوصيل: خزان 500 لتر، ومجفف تبريد، وبطارية فلاتر، ومصرف متكاثفات أوتوماتيكي في توريد واحد.
• جودة هواء ISO 8573-1 صنف 1-4-1: مكوّنات الفلترة مشمولة — جودة الهواء التي يتطلّبها القطع بالليزر دون تحديد خط معالجة منفصل.
• نقل مباشر: تصميم مدمج دون فقد في نقل الحركة بين المحرّك ووحدة الضغط.
• تحكّم بشاشة لمس وواجهة RS 485: جميع الوظائف من لوحة واحدة؛ ومفهوم معياري يربط حتى ثماني وحدات.
• 72 dB(A) ووزن 720 kg: العزل الصوتي ومروحة كبيرة يحافظان على تشغيل هادئ ومستقر قياساً بالإنتاج.

Operation & Control

التشغيل والتحكّم

• Load-dependent speed control: Output follows actual consumption instead of cycling on and off, which is where the energy saving comes from.
• Touch-panel operation: Every function reached from one screen — no menu diving during a production run.
• Modular to eight systems: Additional units link over RS 485 as demand grows.
• Time-controlled condensate drain: Condensate is removed automatically on a set cycle.

• تحكّم بالسرعة حسب الحمل: يتبع الإنتاج الاستهلاك الفعلي بدل التشغيل والإيقاف المتكرّر، ومن هنا يأتي توفير الطاقة.
• تشغيل بشاشة لمس: كل وظيفة من شاشة واحدة — دون تنقّل في القوائم أثناء الإنتاج.
• توسّع معياري حتى ثماني وحدات: تُربط وحدات إضافية عبر RS 485 مع نمو الطلب.
• مصرف متكاثفات مؤقّت: تُصرَّف المتكاثفات أوتوماتيكياً وفق دورة محدّدة.

Operator Safety & Build Quality

سلامة المشغّل وجودة التصنيع

• IP 54 drive motor: Protected against dust and splash water in a cutting-shop environment.
• Removable housing panels: All maintenance points reachable without dismantling the machine.
• Total current draw 37 A: Sizing figure for the supply and protection at 400 V.
• 720 kg, 1980 × 1040 × 1880 mm: Sound pressure at 1 m per DIN 45635 T 13.

• محرّك بدرجة حماية IP 54: محمي ضد الغبار ورذاذ الماء في بيئة ورشة القطع.
• ألواح هيكل قابلة للفك: جميع نقاط الصيانة في المتناول دون تفكيك الماكينة.
• إجمالي التيار المسحوب 37 A: قيمة لتحديد مقاس التغذية والحماية عند 400 فولت.
• 720 kg، 1980 × 1040 × 1880 mm: مستوى ضغط الصوت على بُعد 1 m وفق DIN 45635 T 13.
