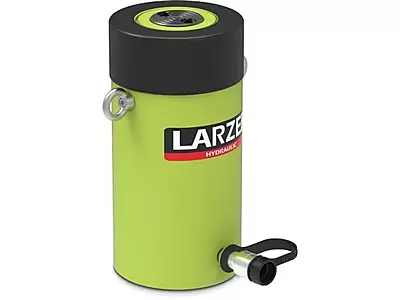

The LARZEPSSM-Series Single-Acting Spring Return Cylinders deliver exceptional versatility for lifting, pushing, and pressing applications across the construction, mining, and heavy manufacturing industries. Manufactured from solid high-strength steel and rated for 700 bar (10,000 psi), these cylinders feature a strong pre-tensioned spring for rapid retraction and a nickel-plated piston for extended service life. Discover more in our cylinders and jacks collection.
توفر الأسطوانات الهيدروليكية (جكات) أحادية الفعل من سلسلة SSM من العلامة التجارية LARZEP تنوعاً استثنائياً في تطبيقات الرفع والدفع والضغط في قطاعات البناء والتعدين والصناعات الثقيلة. تُصنع من الصلب المتين للعمل بضغط 700 بار، وتتميز بزنبرك قوي لضمان التراجع السريع ومكبس مطلي بالنيكل لعمر افتراضي أطول. تصفح المزيد ضمن قسم الأسطوانات والجكات الهيدروليكية لدينا.
Downloads
Key Engineering Features:
- Heavy-Duty Performance: Industrial general-purpose hydraulic cylinders rated for 700 bar (10,000 psi), with capacities from 5 to 95 tons and strokes up to 362 mm.
- Rapid Retraction: Equipped with a strong spring for quick retraction, allowing the cylinder to be used efficiently in all positions.
- Enhanced Durability: Features a solid steel body and a nickel-plated piston with a wiper seal to extend cylinder life by preventing contamination.
- Side-Load Resistance: Engineered with a golden ring to improve resistance against side loads, and a stop ring that can withstand the full capacity of the cylinder.

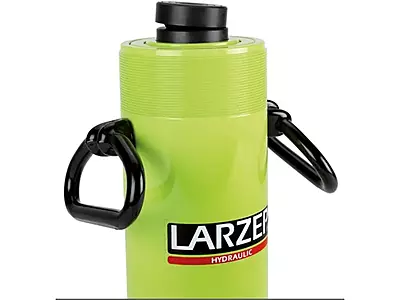

- Versatile Mounting: Designed with collar threads, piston end threads, and base holes for easy accessory mounting. Heavy models include carrying handles or eye bolts as standard.
المميزات التقنية الرئيسية:
- أداء قوي وموثوق: أسطوانات هيدروليكية صناعية للأغراض العامة مصممة للعمل بضغط 700 بار، بسعات تتراوح من 5 إلى 95 طناً وطول شوط يصل إلى 362 مم.
- تراجع سريع: مزودة بزنبرك قوي لضمان التراجع السريع، مما يسمح باستخدام الأسطوانة بكفاءة في جميع الوضعيات.
- متانة معززة: تتميز بجسم من الصلب المتين ومكبس مطلي بالنيكل مع مانع تسرب (Wiper Seal) لمنع التلوث وإطالة العمر الافتراضي.
- مقاومة الأحمال الجانبية: مصممة بحلقة ذهبية لتحسين المقاومة ضد الأحمال الجانبية، بالإضافة إلى حلقة إيقاف (Stop Ring) تتحمل السعة القصوى للأسطوانة بأمان.
- خيارات تثبيت متعددة: تحتوي على تسنين خارجي (طوق)، وتسنين في نهاية المكبس، وثقوب في القاعدة لسهولة تركيب الملحقات. وتأتي الطرازات الثقيلة مزودة بمقابض حمل أو حلقات رفع قياسية.
Performance Specifications / مواصفات الأداء
| Model Number | Capacity (Ton) | Stroke (mm) | Closed Height (mm) | Oil Capacity (cm³) | Weight (kg) |
|---|---|---|---|---|---|
| SSM00502 | 5 | 25 | 110 | 16 | 1.0 |
| SSM00508 | 5 | 79 | 165 | 50 | 1.5 |
| SSM00513 | 5 | 127 | 216 | 83 | 1.9 |
| SSM00518 | 5 | 177 | 273 | 115 | 2.4 |
| SSM00523 | 5 | 232 | 324 | 151 | 2.8 |
| SSM01002 | 10 | 26 | 90 | 38 | 1.8 |
| SSM01005 | 10 | 54 | 121 | 78 | 2.3 |
| SSM01010 | 10 | 105 | 171 | 152 | 3.3 |
| SSM01015 | 10 | 156 | 248 | 226 | 4.4 |
| SSM01020 | 10 | 203 | 298 | 294 | 5.4 |
| SSM01025 | 10 | 257 | 349 | 373 | 6.4 |
| SSM01030 | 10 | 304 | 400 | 441 | 6.8 |
| SSM01035 | 10 | 356 | 451 | 516 | 8.2 |
| SSM01502 | 15 | 25 | 124 | 51 | 3.3 |
| SSM01505 | 15 | 51 | 149 | 104 | 4.1 |
| SSM01510 | 15 | 101 | 200 | 205 | 5.0 |
| SSM01515 | 15 | 152 | 271 | 308 | 6.8 |
| SSM01520 | 15 | 203 | 322 | 411 | 8.2 |
| SSM01525 | 15 | 254 | 373 | 516 | 9.5 |
| SSM01530 | 15 | 305 | 424 | 619 | 10.9 |
| SSM01535 | 15 | 356 | 475 | 723 | 11.8 |
| SSM02302 | 23 | 26 | 140 | 86 | 5.9 |
| SSM02305 | 23 | 50 | 165 | 166 | 6.4 |
| SSM02310 | 23 | 102 | 216 | 339 | 8.2 |
| SSM02315 | 23 | 158 | 273 | 525 | 10.0 |
| SSM02321 | 23 | 210 | 324 | 697 | 12.2 |
| SSM02326 | 23 | 261 | 375 | 867 | 14.1 |
| SSM02331 | 23 | 311 | 425 | 1033 | 16.3 |
| SSM02336 | 23 | 362 | 476 | 1202 | 17.7 |
| SSM03021 | 30 | 209 | 387 | 880 | 18.1 |
| SSM05006 | 50 | 51 | 176 | 362 | 15.0 |
| SSM05010 | 50 | 101 | 227 | 719 | 19.1 |
| SSM05016 | 50 | 159 | 283 | 1131 | 23.1 |
| SSM05025 | 50 | 260 | 384 | 1855 | 31.8 |
| SSM05034 | 50 | 337 | 460 | 2399 | 37.6 |
| SSM07516 | 75 | 156 | 286 | 1601 | 29.5 |
| SSM07533 | 75 | 333 | 492 | 3417 | 59.0 |
| SSM10006 | 95 | 51 | 219 | 676 | 36.7 |
| SSM10015 | 95 | 168 | 357 | 2239 | 59.0 |
| SSM10026 | 95 | 260 | 449 | 3466 | 72.6 |
* Closed Height: The fully retracted height of the cylinder (Dimension A).
*Detailed mounting and base specifications (threads, tilting saddles) are available in the official technical datasheet.
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Hydraulic Cylinder Specification
- Capacity (metric tons)5 - 100
- Stroke (mm)25 - 362
- Maximum Operating Pressure (bar)700
- Return TypeSingle Acting Spring Return
- MaterialSteel
- Weight (kg)1 - 73
