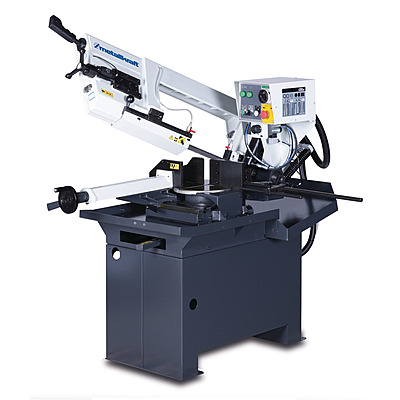

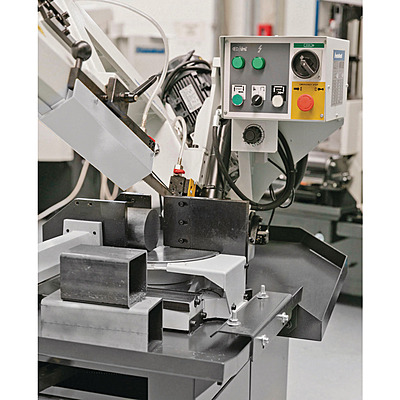

METALLKRAFT BMBS 230 x 280 H-DG – Hydraulic Swing Frame Metal Band Saw

Key Engineering Features

المزايا الهندسية الرئيسية

• Cutting capacity 0°: Ø 150 mm solid / Ø 230 mm tube; 280 x 220 mm rectangle
• Cutting capacity +45°: Ø 110 mm solid / Ø 185 mm tube.
• Cutting capacity -45°: Ø 110 mm solid.
• Cutting capacity ±60°: Ø 80 mm solid / Ø 120 mm tube.
• Bundle cutting (0°): 280 x 120 mm.
• Mitre adjustment: -45° to +60° set from the front — clear access with roller conveyor attached.
• Band speed: 35 / 70 m/min — two-speed for steel and softer materials.
• Saw arm lowering: controlled gravity descent via hydraulic feed cylinder.
• Automatic stop: saw band stops automatically at end of cut.
• Band guides: robust carbide-plate guides (adjustable) for precise cuts.
• Band tension monitoring: electromechanical microswitch monitors band tension.
• Chip clearing brush: keeps band clean during cutting.
• Drive motor: 0.9 / 1.4, 400 V / 50 Hz three-phase.
• Footprint & mass: 1610 × 890 × 1950 mm; net weight 320 kg.

• سعة القطع عند 0°: قطر 150 mm مصمت / 230 mm أنبوب؛ مستطيل 280 x 220 mm
• سعة القطع عند +45°: قطر 110 mm مصمت / 185 mm أنبوب.
• سعة القطع عند -45°: قطر 110 mm مصمت.
• سعة القطع عند ±60°: قطر 80 mm مصمت / 120 mm أنبوب.
• قطع الحزم عند 0°: 280 x 120 mm.
• ضبط الزاوية المائلة: -45° to +60° من المقدمة — وصول واضح مع ناقل الدرافيل المرفق.
• سرعة الشريط: 35 / 70 m/min — سرعتان للفولاذ والمواد الأكثر ليونة.
• هبوط ذراع المنشار: هبوط جاذبية متحكم به عبر أسطوانة تغذية هيدروليكية.
• توقف أوتوماتيكي: يتوقف شريط المنشار تلقائيًا في نهاية القطع.
• موجهات الشريط: موجهات بصفائح كربيد قابلة للضبط لقطع دقيق.
• مراقبة شدّ الشريط: مفتاح ميكروي كهروميكانيكي يراقب شدّ الشريط.
• فرشاة تنظيف الرايش: تبقي الشريط نظيفًا أثناء القطع.
• محرك التشغيل: 0.9 / 1.4، 400V / 50 Hz ثلاثي الأطوار.
• الأبعاد والوزن: 1610 × 890 × 1950 mm؛ الوزن الصافي 320 كغم.

Cutting Operations Supported

عمليات القطع المدعومة

• Straight cut-off (0°): solid bar, tube and hollow profile in steel, ستانلس ستيل and non-ferrous metals to precise lengths.
• Mitre cuts -45° to +60°: structural, railing and piping joints at full compound angles without repositioning.
• Bundle and hollow profile cutting: controlled gravity feed prevents snagging on thin-wall or multi-piece bundles.
• Plastics and non-ferrous metals: low-heat band action for clean cuts without coolant in compatible materials.

• القص المستقيم (0°): قضبان وأنابيب ومقاطع مجوفة في الفولاذ والستانلس ستيل والمعادن غير الحديدية بأطوال دقيقة.
• القطع المائل من -45° to +60°: وصلات هيكلية وإنشائية وتمديدات بزوايا مركبة كاملة دون تغيير وضع المادة.
• قطع الحزم والمقاطع المجوفة: التغذية الجاذبية المتحكم بها تمنع الانحشار في الجدران الرقيقة أو حزم القطع المتعددة.
• البلاستيك والمعادن غير الحديدية: حركة شريط منخفضة الحرارة لقطع نظيف بدون تبريد في المواد المتوافقة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Auto-lock in upper position: when saw arm is raised, lowering cylinder locks automatically — no manual cylinder lock needed.
• 25° inclined saw arm: blade contacts material at an angle — longer band life and cleaner entry.
• Turntable with swivelling cut gap: always a flat table surface — no cutting into the table.
• Quality Made in Europe.

• قفل أوتوماتيكي في الوضع العلوي: عند رفع ذراع المنشار، تُقفل أسطوانة الهبوط تلقائيًا — لا حاجة لقفل يدوي.
• ذراع منشار مائل بزاوية 25°: الشريط يلمس المادة بزاوية — عمر أطول للشريط ودخول أنظف.
• طاولة دوّارة بفجوة قطع متحركة: سطح طاولة مستوٍ دائمًا — لا قطع في سطح الطاولة.
• جودة صناعة أوروبية.

Scope of Delivery

محتويات الطرد

• Bandsaw
• Coolant pump
• Operating tool

• شريط منشار
• مضخة التبريد
• عُدة التشغيل
