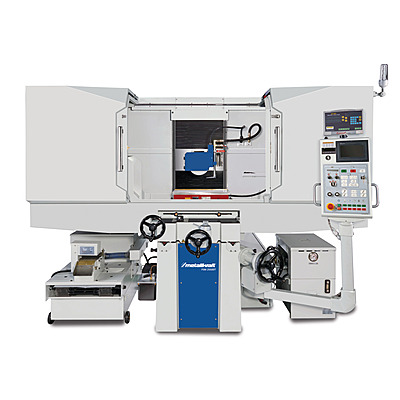

METALLKRAFT FSM 4080 DT – Precision Surface Grinding Machine

Key Engineering Features

المزايا الهندسية الرئيسية

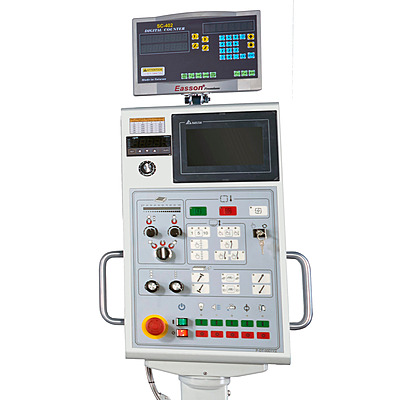

• Digital table position readout: repeatable positioning for precision grinding operations.
• Electromagnetic clamping plate: 800 × 400 mm with automatic demagnetization.
• Precision spindle: P4-class tapered roller bearings, 2 µm concentricity.
• Spindle speed: 1450 RPM.
• Automatic central lubrication: all slides and spindles continuously protected.
• Hand-scraped Turcite-B V-flat guides: low-friction, high-repeatability motion.
• Stress-relieved cast iron construction: maximum stiffness and stability.
• Grinding wheel: Ø 405 mm × 50 mm × 127 mm bore.
• Max clearance spindle-to-table: 550 mm.
• Drive motor: 3.75 kW · Hydraulic pump: 1.5 kW.
• X-axis travel speed: 5 – 25 m/min hydraulic.
• Electrical supply: 400 V / 50 Hz three-phase.
• Mass: 3250 kg.

• قراءة رقمية لوضع الطاولة: توضيع قابل للتكرار لعمليات التجليخ الدقيقة.
• لوح تثبيت كهرومغناطيسي: 800 × 400 mm مع إزالة مغنطة أوتوماتيكية.
• مغزل دقيق: محامل مخروطية فئة P4 بانتظام محور 2 ميكرون.
• سرعة المغزل: 1450 RPM.
• تشحيم مركزي أوتوماتيكي: جميع الدلائل والمغازل محمية باستمرار.
• دلائل V-مسطحة Turcite-B مصقولة يدوياً: حركة منخفضة الاحتكاك عالية القابلية للتكرار.
• بناء حديد سكب مضبوط الإجهاد: أقصى ثبات وصلابة.
• حجر التجليخ: Ø 405 mm × 50 mm × ثقب 127 mm.
• أقصى مسافة مغزل-طاولة: 550 mm.
• محرك التشغيل: 3.75 kW · المضخة الهيدروليكية: 1.5 kW.
• سرعة المحور X: 5 – 25 m/min هيدروليكي.
• التغذية الكهربائية: 400 V / 50 Hz ثلاثي الأطوار.
• الوزن: 3250 kg.

Surface Grinding Operations Supported

عمليات التجليخ السطحي المدعومة

• Precision toolmaking: punch and die grinding with digital positioning repeatability.
• Mould base finishing: flat plate grinding for stamping and injection moulds.
• Series production: reproducible surface finish with digital table readout.
• Post-hardening surface restoration: flat grinding on hardened workpieces.

• صناعة العدد الدقيقة: تجليخ المثاقب والقوالب مع قابلية تكرار توضيع رقمية.
• تشطيب قواعد القوالب: تجليخ الألواح المسطحة لقوالب الختم والحقن.
• الإنتاج بالدفعات: تشطيب سطحي قابل للتكرار مع قراءة طاولة رقمية.
• استعادة الأسطح بعد التقسية: تجليخ مسطح على القطع المقسّاة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Digital table readout: visual positioning confirmation reduces operator error.
• Precision P4 spindle bearings: 2 µm concentricity for lifetime accuracy.
• Hand-scraped Turcite-B guides: smooth, low-friction motion.
• Automatic central lubrication: continuous protection of all axes.
• IP65 halogen work light: dustproof, contact-proof, jet-water protected.
• Second grinding wheel flange included: quick wheel changes.

• قراءة طاولة رقمية: تأكيد بصري للتوضيع يقلل خطأ المشغل.
• محامل مغزل P4 دقيقة: انتظام محور 2 ميكرون لدقة مدى الحياة.
• دلائل Turcite-B مصقولة يدوياً: حركة سلسة منخفضة الاحتكاك.
• تشحيم مركزي أوتوماتيكي: حماية مستمرة لجميع المحاور.
• مصباح عمل هالوجين IP65: مقاوم للغبار والتماس ونفاثات الماء.
• حاوية حجر تجليخ ثانية مضمّنة: تغيير سريع للأحجار.

Scope of Delivery

محتويات التوريد

• Electromagnetic clamping plate
• Digital table position readout
• Parallel dressing device (NC-controlled)
• Coolant device
• IP65 halogen work light
• Alignment feet
• Automatic central lubrication
• Second grinding wheel flange
• Operating manual

• لوح تثبيت كهرومغناطيسي
• قراءة رقمية لوضع الطاولة
• جهاز فرد متوازي (تحكم رقمي)
• جهاز سائل التبريد
• مصباح عمل هالوجين IP65
• أرجل محاذاة
• تشحيم مركزي أوتوماتيكي
• حاوية حجر تجليخ ثانية
• دليل التشغيل
