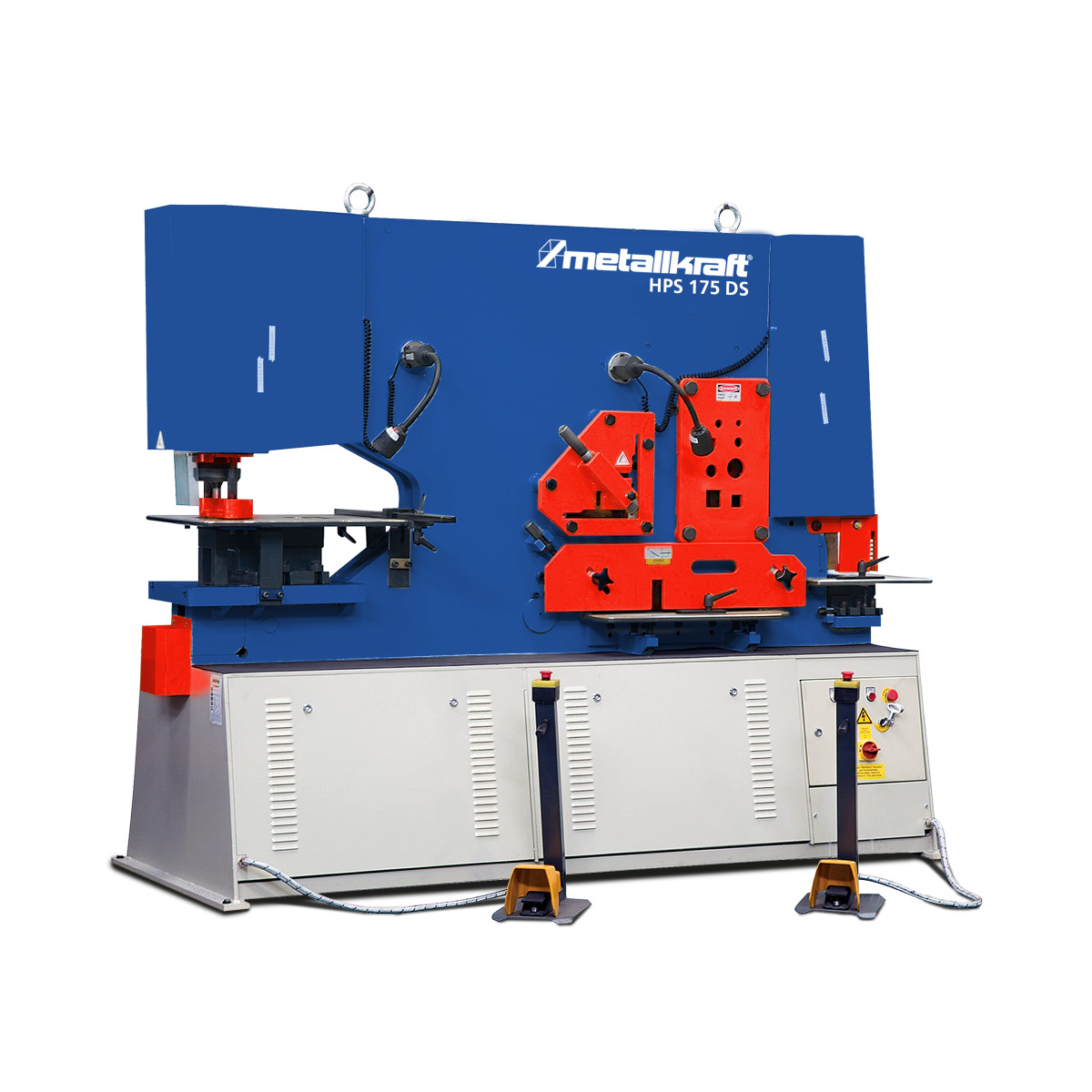

METALLKRAFT HPS 175DS – Hydraulic Profile Steel Shear / Hole Punch

Key Engineering Features

المزايا الهندسية الرئيسية

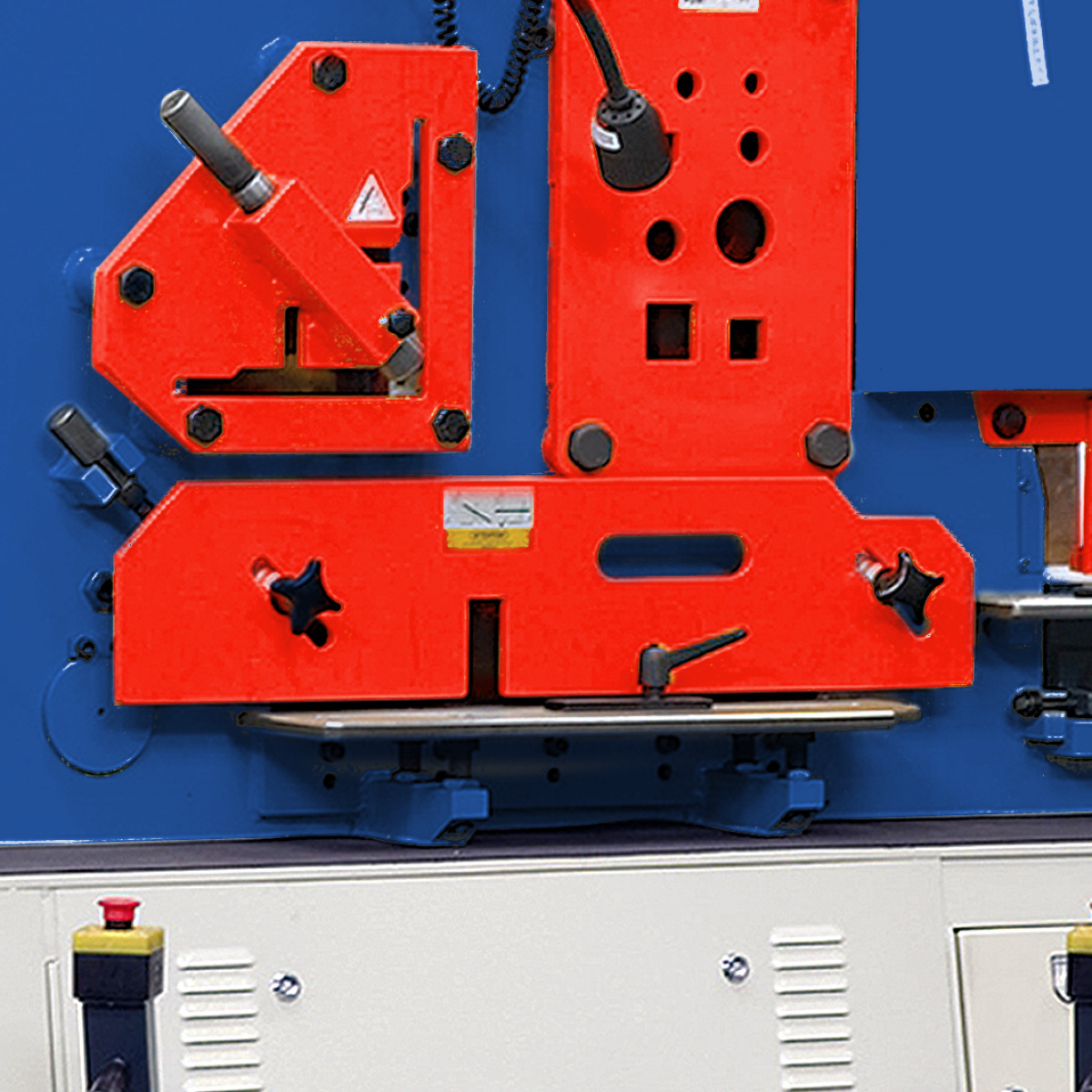

• Five processing stations in one frame: Punching plus flat-steel, angle-steel, bar-steel and notching stations — one machine covers the full fabrication sequence.

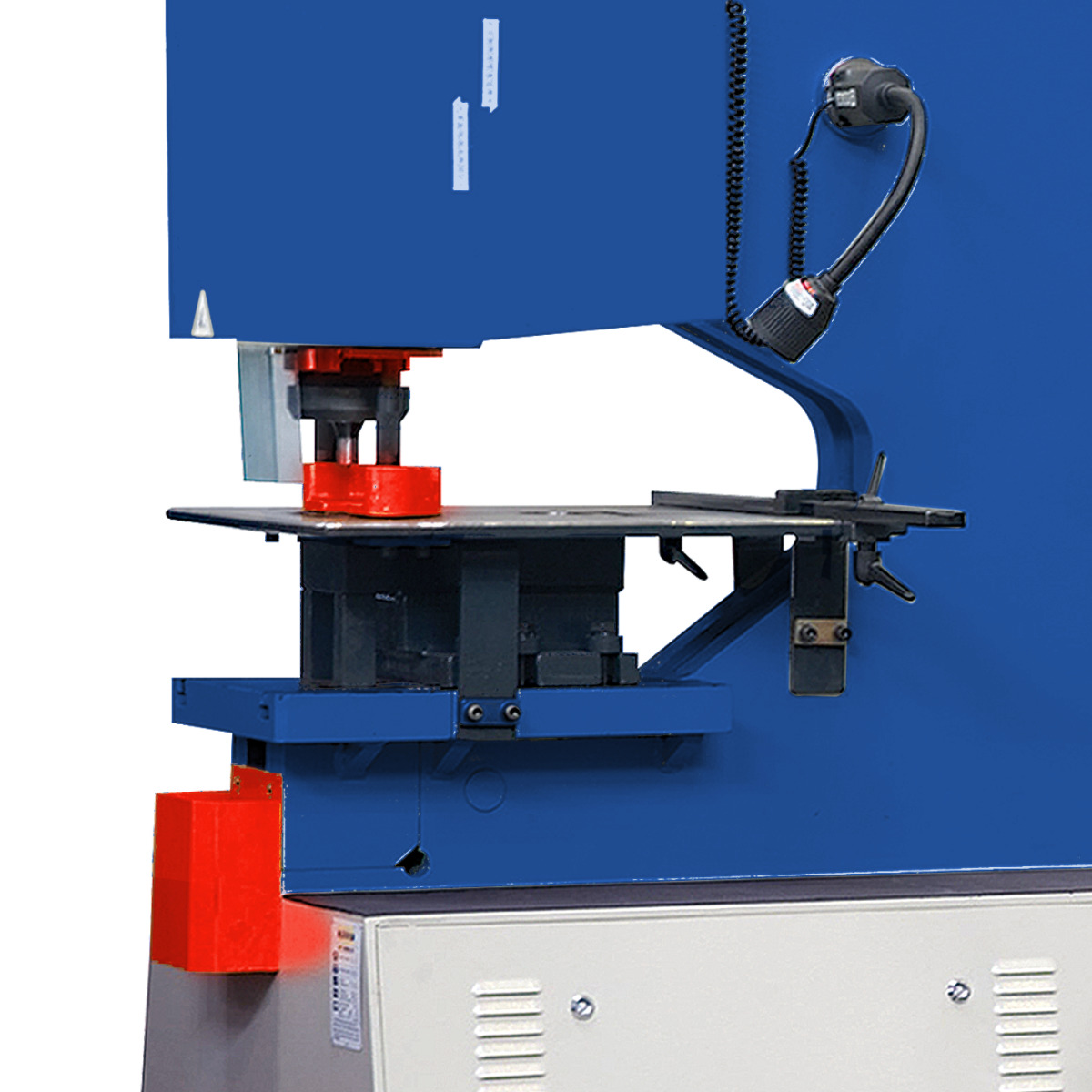

• 175 t punching station: Punches to Ø 40 × 32 mm as standard and Ø 57 × 22 mm with the oversized device; the 625 mm throat reaches deep into large plates.
• Twin cylinders, two foot pedals (DS series): A punching and a shearing operation run at the same time — two operators, or one moving between stations without re-clamping.

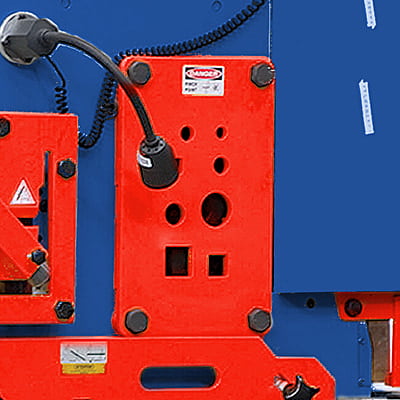

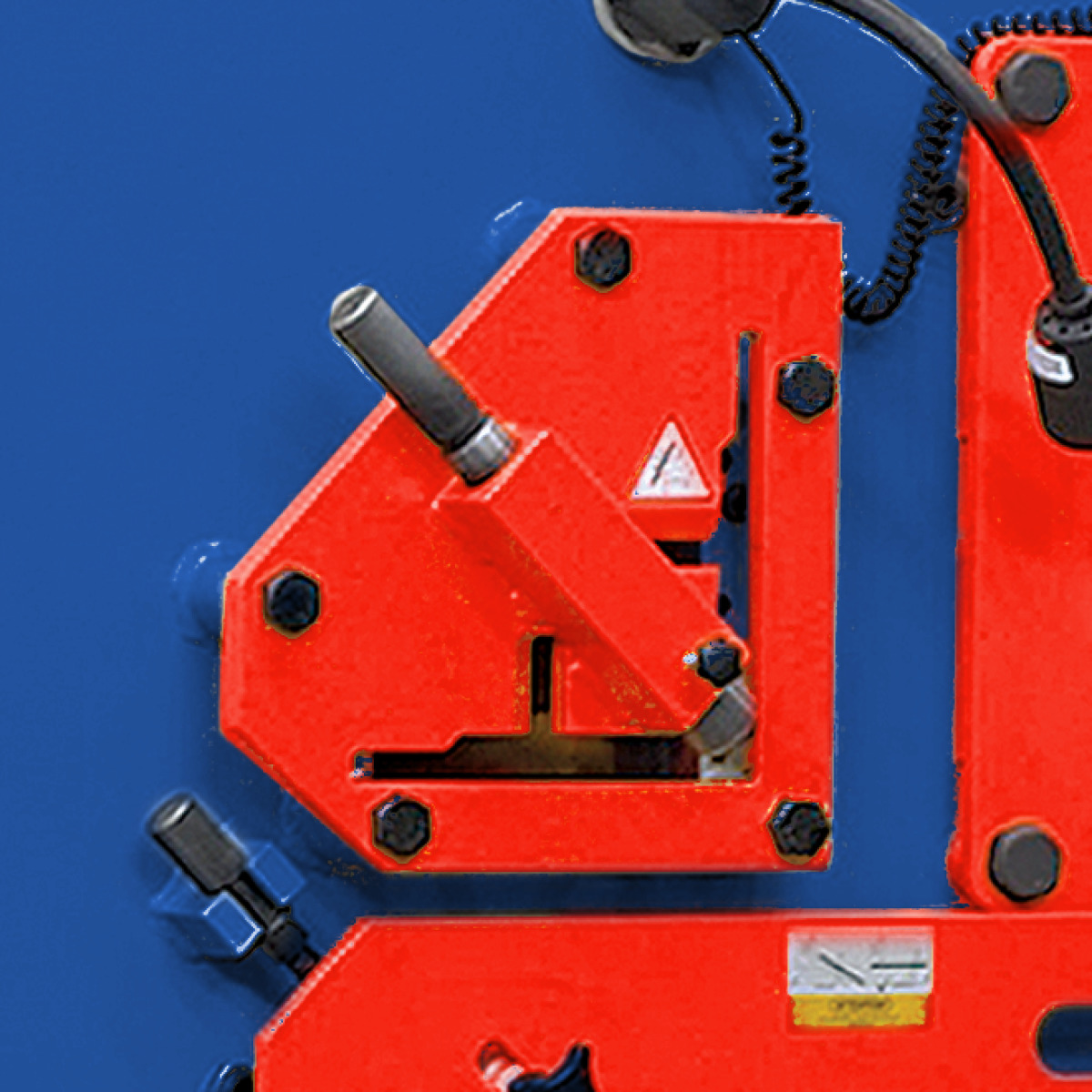

• Heavy shearing capacity: 380 × 30 mm flat steel, 200 × 200 × 15 mm angle (90°) and 65 mm round / 50 mm square bar — structural sections cut in a single stroke.

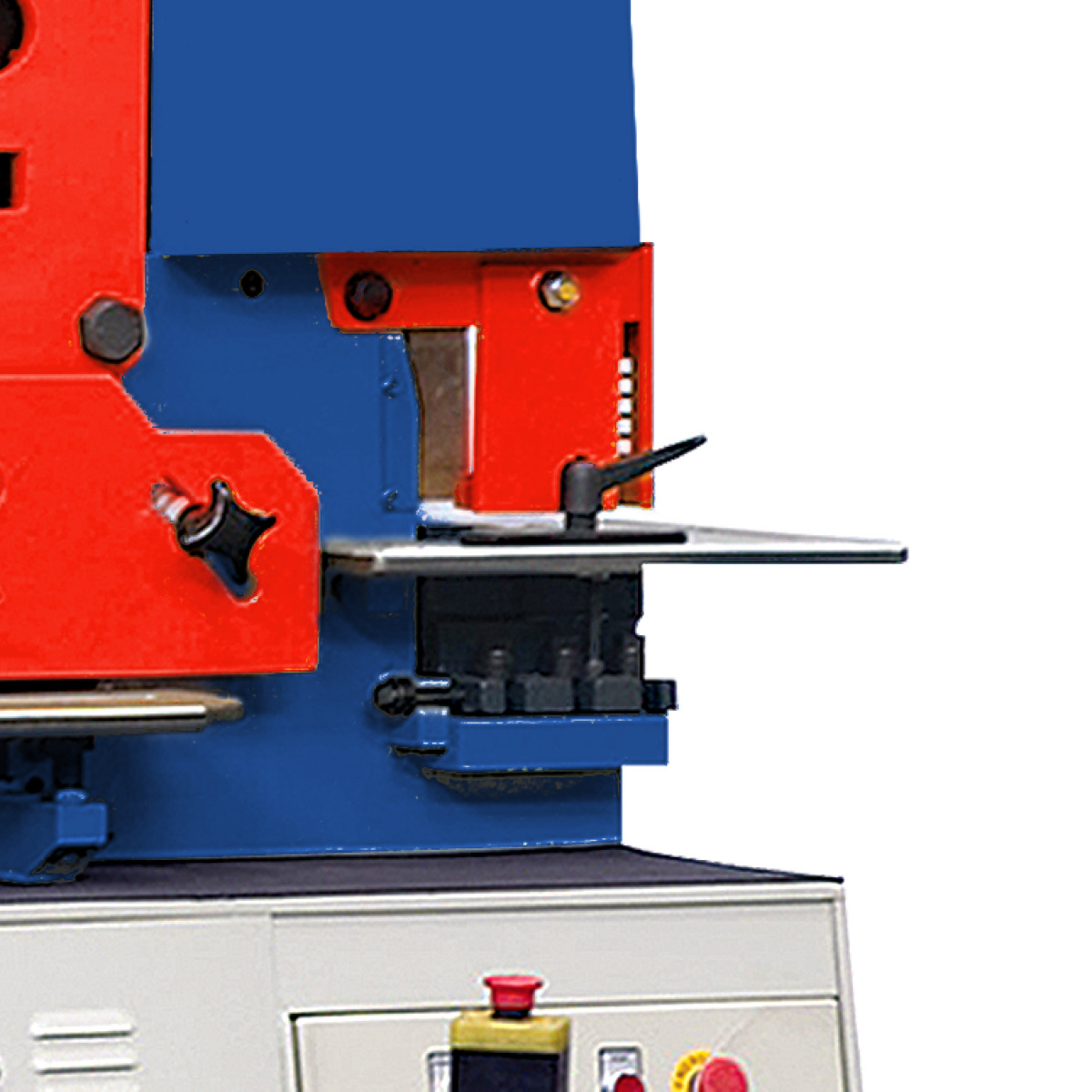

• Standard notching station: Notches to 16 mm thick × 60 mm wide × 100 mm deep; V-notch tooling to 100 × 100 × 16 mm available.
• Stepless stroke adjustment, two-stage pedal: Inch for setup, full stroke for production — control over every cut.
• 11 kW / 400 V hydraulic drive: 22 strokes per minute at the punching station — sustained throughput on heavy section.
• MUBEA stamp & die system: Standard stamp/die reductions No. 1/2/3/30/45/60; special punches, dies and a 620 mm throat available on request.
• Heavy welded construction, 6000 kg: Mass absorbs the cyclic loads of 175 t punching without frame deflection.

• خمس محطات معالجة في هيكل واحد: محطة تخريم إضافةً إلى محطات قص الحديد المسطّح والزاوي والقضبان والتحزيز — ماكينة واحدة تغطي تسلسل التصنيع بالكامل.
• محطة تخريم بقوة 175 طن: تُخرّم حتى Ø 40 × 32 mm قياسياً وØ 57 × 22 mm بالجهاز كبير الحجم؛ ويصل عمق الحلق 625 mm إلى عمق الصفائح الكبيرة.
• أسطوانتان ودوّاستان (سلسلة DS): تجري عملية تخريم وعملية قص في وقت واحد — عاملان، أو عامل واحد ينتقل بين المحطات دون إعادة تثبيت.
• قدرة قص عالية: حديد مسطّح 380 × 30 mm، وزاوي 200 × 200 × 15 mm (90°)، وقضبان مدوّرة 65 mm / مربّعة 50 mm — تُقص المقاطع الإنشائية بشوط واحد.
• محطة تحزيز قياسية: تحزيز حتى سُمك 16 mm وعرض 60 mm وعمق 100 mm؛ وتتوفر عدّة تحزيز على شكل V حتى 100 × 100 × 16 mm.
• ضبط شوط متدرّج بدوّاسة ذات مرحلتين: تقديم تدريجي للإعداد وشوط كامل للإنتاج — تحكم في كل عملية قص.
• محرّك هيدروليكي 11 kW / 400 فولت: 22 شوطاً في الدقيقة في محطة التخريم — إنتاجية مستدامة على المقاطع الثقيلة.
• نظام أختام وقوالب MUBEA: مخفّضات أختام وقوالب قياسية رقم 1/2/3/30/45/60؛ وتتوفر أختام وقوالب خاصة وعمق حلق 620 mm عند الطلب.
• هيكل ملحوم ثقيل بوزن 6000 kg: تمتص الكتلة الأحمال الدورية للتخريم بقوة 175 طن دون انحراف الإطار.

Punching, Shearing & Notching Operations

عمليات التخريم والقص والتحزيز

• Hole punching: Structural connections and base plates — Ø 40 × 32 mm standard, Ø 57 × 22 mm oversized, through plate to 22 mm.
• Profile & bar shearing: Angle to 200 × 200 × 15 mm, flat to 380 × 30 mm and round bar to 65 mm — clean square cuts without a saw.
• Notching & coping: 60 × 100 mm notches for beam copes and cut-outs.
• Simultaneous working: Two cylinders let one worker punch while another shears — throughput on batch fabrication.

• تخريم الثقوب: وصلات إنشائية وقواعد — Ø 40 × 32 mm قياسي، Ø 57 × 22 mm كبير الحجم، عبر صفائح حتى 22 mm.
• قص المقاطع والقضبان: زاوي حتى 200 × 200 × 15 mm، ومسطّح حتى 380 × 30 mm، وقضبان مدوّرة حتى 65 mm — قطع مربّعة نظيفة دون منشار.
• التحزيز والتفريغ: تحزيزات 60 × 100 mm لتفريغ العوارض والقطع.
• عمل متزامن: تتيح الأسطوانتان لعامل أن يُخرّم بينما يقص آخر — إنتاجية في التصنيع بالدفعات.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Two-stage foot-pedal control: Inch to position, then commit — hands clear of the tooling.

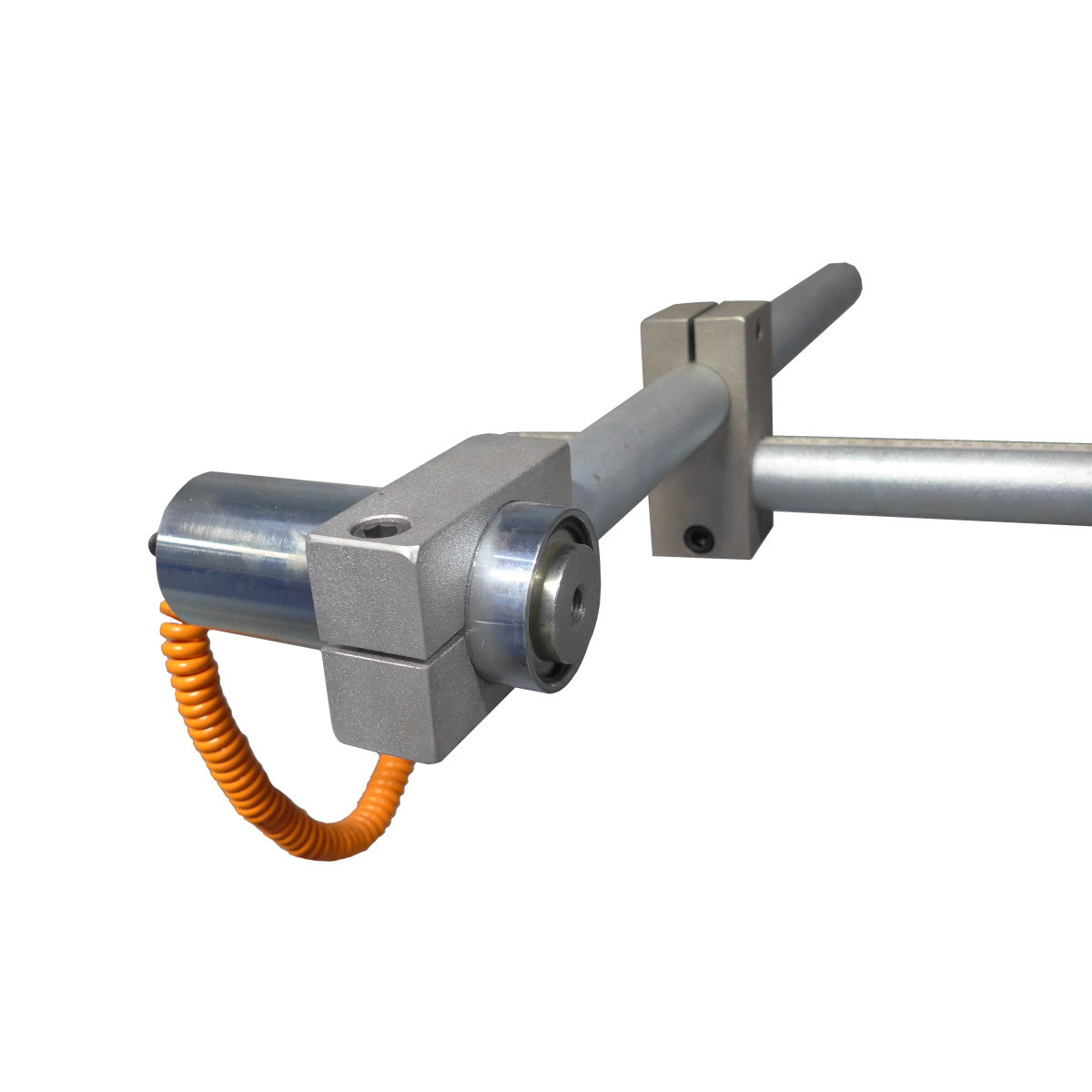

• Work light & electrical contact stop: Standard on the DS series — the cut line is lit and the stroke stops on contact.
• Guarded stations, adjustable stops: Repeatable positioning with the operator's hands away from the dies.
• Welded steel frame, 6000 kg: Rigidity under 175 t load; a fixed installation.
• 11 kW / 400 V / 50 Hz: Three-phase shop supply — confirm the feeder rating before installation.
• Footprint 2730 × 1150 × 2280 mm: Plan the bay and material handling around it.

• تحكم بدوّاسة ذات مرحلتين: تقديم للضبط ثم تنفيذ — تبقى اليدان بعيدتين عن العدّة.
• إضاءة عمل ومصدّ تلامس كهربائي: قياسي في سلسلة DS — يُضاء خط القطع ويتوقف الشوط عند التلامس.
• محطات محمية بمصدّات قابلة للضبط: تموضع قابل للتكرار مع إبقاء يدي المشغّل بعيدتين عن القوالب.
• إطار فولاذي ملحوم بوزن 6000 kg: صلابة تحت حمل 175 طن؛ تركيب ثابت.
• 11 kW / 400 فولت / 50 هرتز: تغذية ورشة ثلاثية الأطوار — تأكّد من سعة القاطع قبل التركيب.
• مساحة تشغيل 2730 × 1150 × 2280 mm: خطّط للموقع ولمناولة المواد حوله.

Scope of Delivery

محتويات الطرد

• Punching station
• Flat-steel shear
• Angle-steel shear
• Section-steel shears with round and square blade
• Notching station
• Work light
• Electrical contact stop
• Stamp holder with bayonet lock
• Stamp and die reductions No. 1, 2, 3, 30, 45, 60
• Punch, flat-steel shear and notcher with adjustable stops and scale
• Hook wrench
• Two working cylinders and two foot pedals
• Hydraulic oil

• محطة تخريم
• مقص حديد مسطّح
• مقص حديد زاوي
• مقصات حديد مقطعي بشفرة دائرية ومربّعة
• محطة تحزيز
• إضاءة عمل
• مصدّ تلامس كهربائي
• حامل أختام بقفل حربي
• مخفّضات أختام وقوالب رقم 1، 2، 3، 30، 45، 60
• مكبس ومقص حديد مسطّح ومحزّز بمصدّات قابلة للضبط ومقياس
• مفتاح خطّاف
• أسطوانتان ودوّاستان
• زيت هيدروليكي
