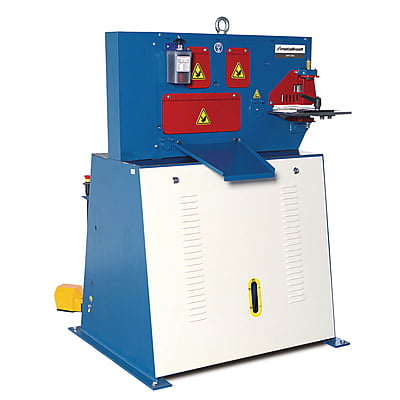

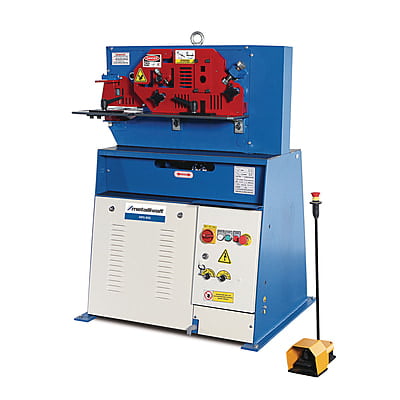

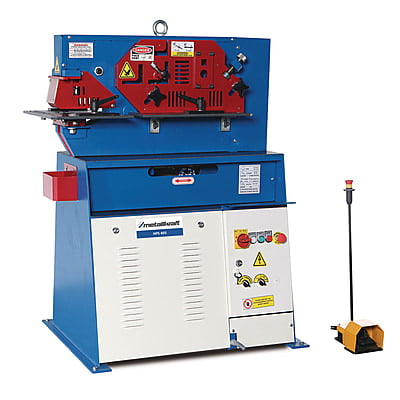

METALLKRAFT HPS 40S – Hydraulic Profile Steel Shear / Hole Punch

Key Engineering Features

المزايا الهندسية الرئيسية

• Multi-station: punching, flat-steel, angle-steel and bar-steel shears in one frame.
• 40 t punching station: 20 × 15 mm standard, up to 30 × 10 mm; 175 mm throat.
• Single cylinder with stepless stroke adjustment.
• Shearing: 200 × 13 mm flat, 80 × 80 × 8 mm angle (90°), 30 mm round bar.
• 3 kW / 400 V hydraulic drive; stepless stroke, two-stage pedal.
• MUBEA stamp & die system; specials on request.
• Heavy welded construction, 580 kg.

• متعددة المحطات: تخريم، وقص حديد مسطّح وزاوي وقضبان في هيكل واحد.
• محطة تخريم 40 طن: 20 × 15 mm قياسي، حتى 30 × 10 mm؛ وعمق حلق 175 mm.
• أسطوانة واحدة مع ضبط شوط متدرّج.
• القص: مسطّح 200 × 13 mm، وزاوي 80 × 80 × 8 mm (90°)، وقضبان مدوّرة 30 mm.
• إدارة هيدروليكية 3 kW / 400 فولت؛ شوط متدرّج ودوّاسة ذات مرحلتين.
• نظام أختام وقوالب MUBEA؛ وخاصة عند الطلب.
• هيكل ملحوم ثقيل، 580 kg.

Punching, Shearing & Notching Operations

عمليات التخريم والقص والتحزيز

• Hole punching: structural connections and base plates to 20 × 15 mm.
• Profile & bar shearing: angle to 80 × 80 × 8 mm, flat to 200 × 13 mm, round bar to 30 mm.

• تخريم الثقوب: وصلات إنشائية وقواعد حتى 20 × 15 mm.
• قص المقاطع والقضبان: زاوي حتى 80 × 80 × 8 mm، ومسطّح حتى 200 × 13 mm، وقضبان حتى 30 mm.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Two-stage foot-pedal control — inch to position, then commit.

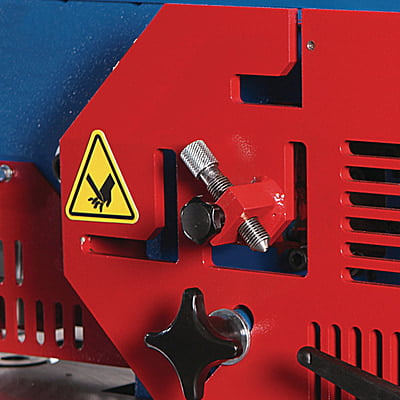

• Guarded stations with adjustable stops.
• Welded steel frame, 580 kg — a fixed installation.
• 3 kW / 400 V / 50 Hz — confirm the feeder rating before installation.
• Footprint 1100 × 800 × 1520 mm — plan the bay around it.

• تحكم بدوّاسة ذات مرحلتين — تقديم للضبط ثم تنفيذ.
• محطات محمية بمصدّات قابلة للضبط.
• إطار فولاذي ملحوم، 580 kg — تركيب ثابت.
• 3 kW / 400 فولت / 50 هرتز — تأكّد من سعة القاطع قبل التركيب.
• مساحة التشغيل 1100 × 800 × 1520 mm — خطّط للموقع حولها.

Scope of Delivery

محتويات الطرد

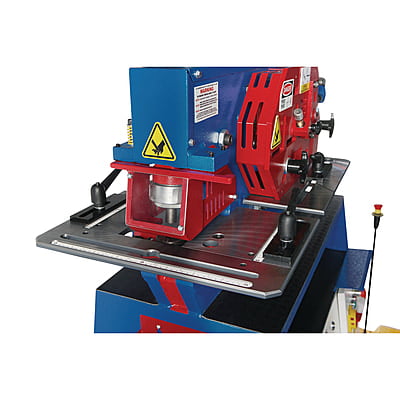

• Punching station
• Flat-steel shear
• Angle-steel shear
• Section-steel shears with round and square blade
• Stamp holder with bayonet lock
• Stamp and die reductions No. 1, 2, 3, 30, 45, 60

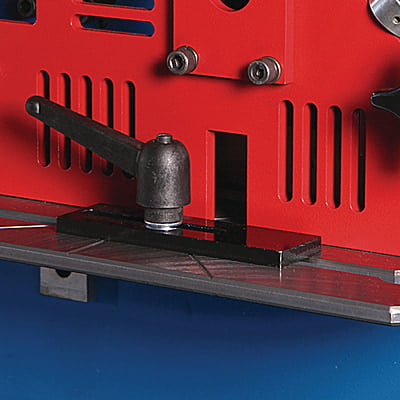

• Punch and flat-steel shear with adjustable stops
• Hook wrench
• Foot pedal
• Hydraulic oil

• محطة تخريم
• مقص حديد مسطّح
• مقص حديد زاوي
• مقصات حديد مقطعي بشفرة دائرية ومربّعة
• حامل أختام بقفل حربي
• مخفّضات أختام وقوالب رقم 1، 2، 3، 30، 45، 60
• مكبس ومقص حديد مسطّح بمصدّات قابلة للضبط
• مفتاح خطّاف
• دوّاسة قدم
• زيت هيدروليكي
