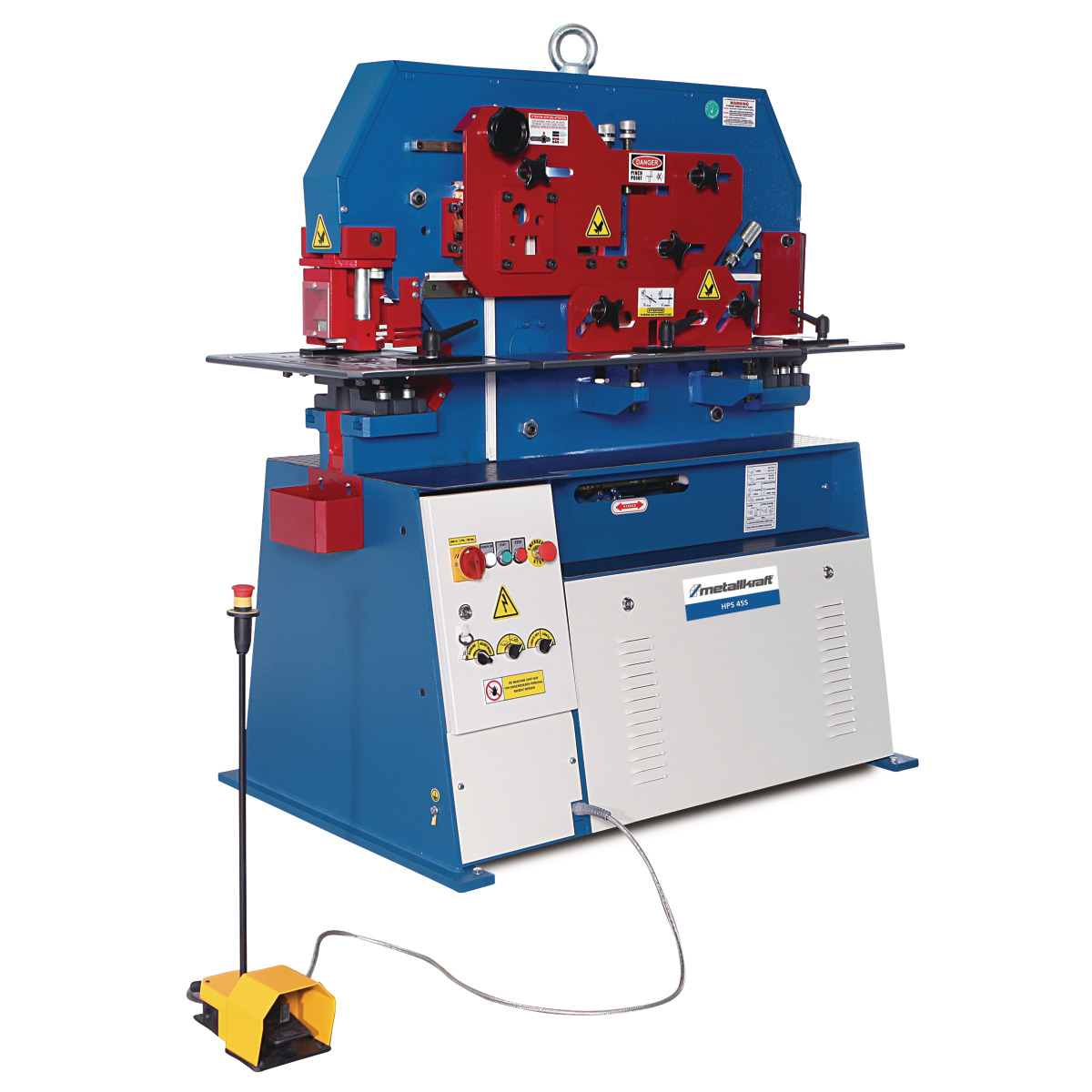

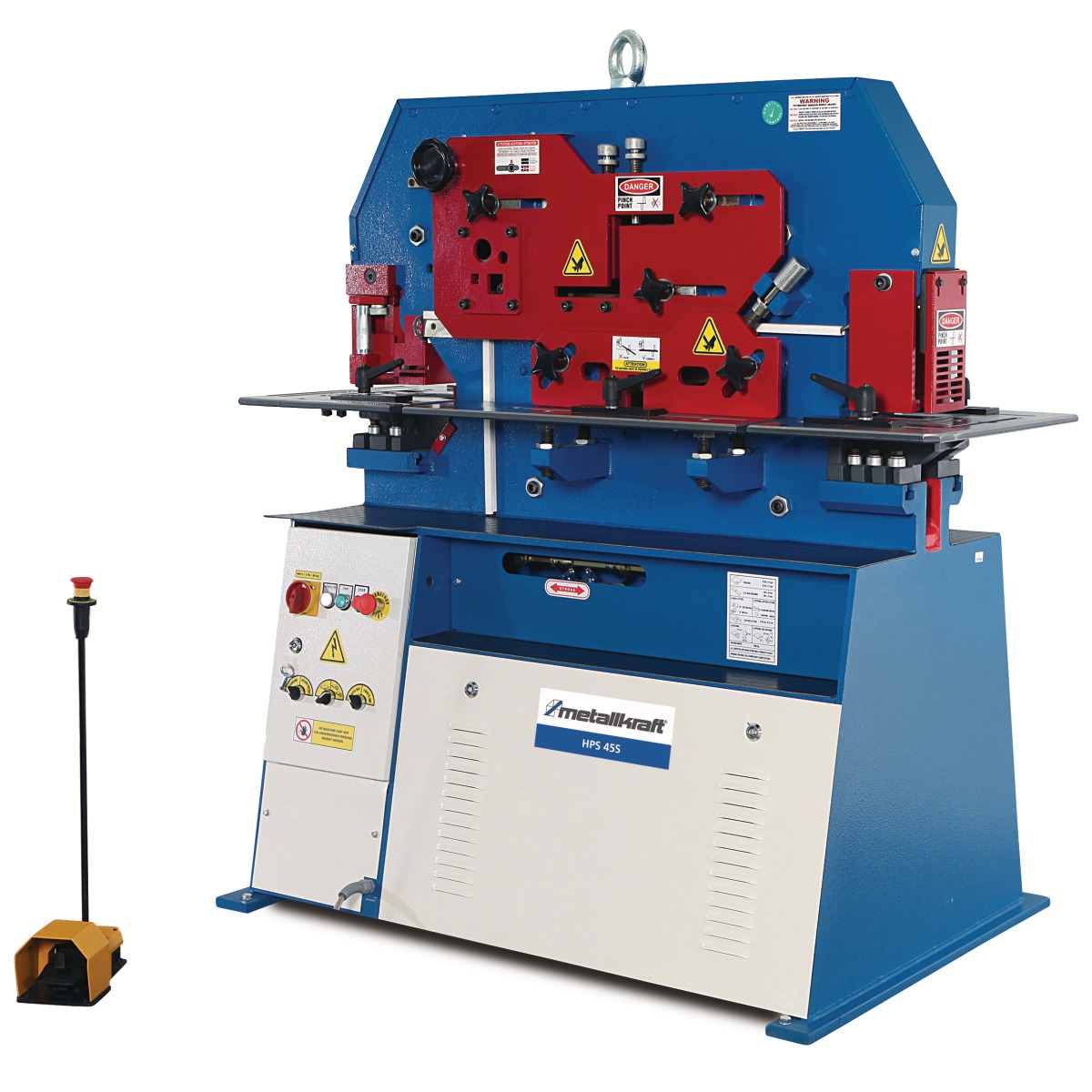

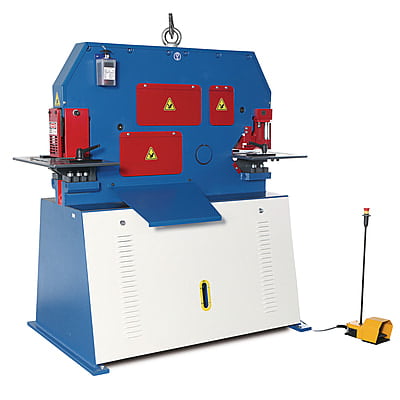

METALLKRAFT HPS 45S – Hydraulic Profile Steel Shear / Hole Punch

Key Engineering Features

المزايا الهندسية الرئيسية

• Multi-station: punching, flat-steel, angle-steel and bar-steel shears and notching in one frame.
• 45 t punching station: 22 × 15 mm standard, up to 38 × 8 mm; 175 mm throat.
• Single cylinder with stepless stroke adjustment.
• Shearing: 200 × 15 mm flat, 100 × 100 × 10 mm angle (90°), 30 mm round bar.
• Notching station: 8 mm × 35 mm × 75 mm.
• 4 kW / 400 V hydraulic drive; stepless stroke, two-stage pedal.
• MUBEA stamp & die system; specials on request.
• Heavy welded construction, 1400 kg.

• متعددة المحطات: تخريم، وقص حديد مسطّح وزاوي وقضبان، وتحزيز في هيكل واحد.
• محطة تخريم 45 طن: 22 × 15 mm قياسي، حتى 38 × 8 mm؛ وعمق حلق 175 mm.
• أسطوانة واحدة مع ضبط شوط متدرّج.
• القص: مسطّح 200 × 15 mm، وزاوي 100 × 100 × 10 mm (90°)، وقضبان مدوّرة 30 mm.
• محطة تحزيز: 8 mm × 35 mm × 75 mm.
• إدارة هيدروليكية 4 kW / 400 فولت؛ شوط متدرّج ودوّاسة ذات مرحلتين.
• نظام أختام وقوالب MUBEA؛ وخاصة عند الطلب.
• هيكل ملحوم ثقيل، 1400 kg.

Punching, Shearing & Notching Operations

عمليات التخريم والقص والتحزيز

• Hole punching: structural connections and base plates to 22 × 15 mm.
• Profile & bar shearing: angle to 100 × 100 × 10 mm, flat to 200 × 15 mm, round bar to 30 mm.
• Notching & coping: 35 mm × 75 mm notches for copes and cut-outs.

• تخريم الثقوب: وصلات إنشائية وقواعد حتى 22 × 15 mm.
• قص المقاطع والقضبان: زاوي حتى 100 × 100 × 10 mm، ومسطّح حتى 200 × 15 mm، وقضبان حتى 30 mm.
• التحزيز والتفريغ: حزوز 35 mm × 75 mm للتفريغ والقطع.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Two-stage foot-pedal control — inch to position, then commit.
• Guarded stations with adjustable stops.
• Welded steel frame, 1400 kg — a fixed installation.
• 4 kW / 400 V / 50 Hz — confirm the feeder rating before installation.
• Footprint 1500 × 950 × 1680 mm — plan the bay around it.

• تحكم بدوّاسة ذات مرحلتين — تقديم للضبط ثم تنفيذ.
• محطات محمية بمصدّات قابلة للضبط.
• إطار فولاذي ملحوم، 1400 kg — تركيب ثابت.
• 4 kW / 400 فولت / 50 هرتز — تأكّد من سعة القاطع قبل التركيب.
• مساحة التشغيل 1500 × 950 × 1680 mm — خطّط للموقع حولها.

Scope of Delivery

محتويات الطرد

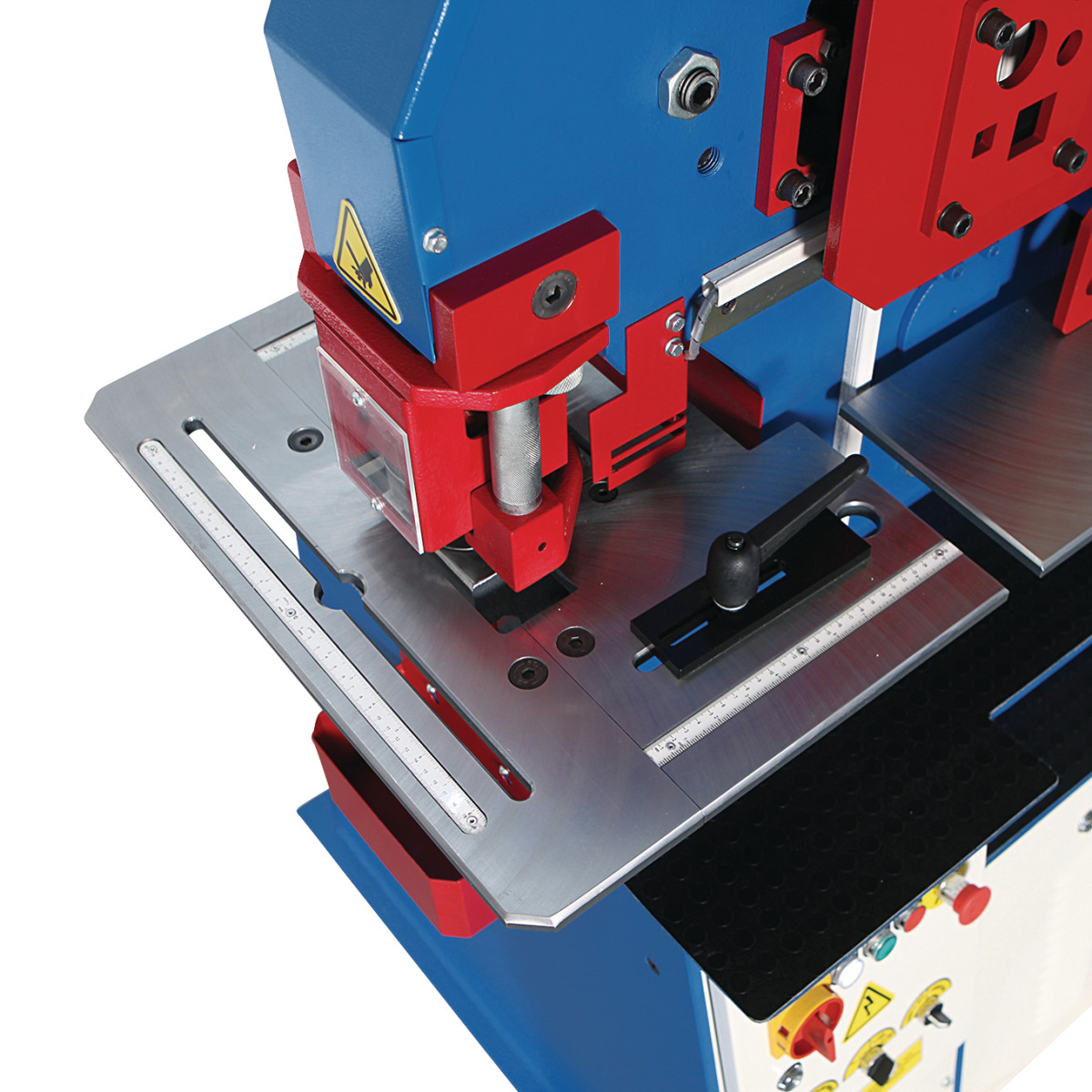

• Punching station

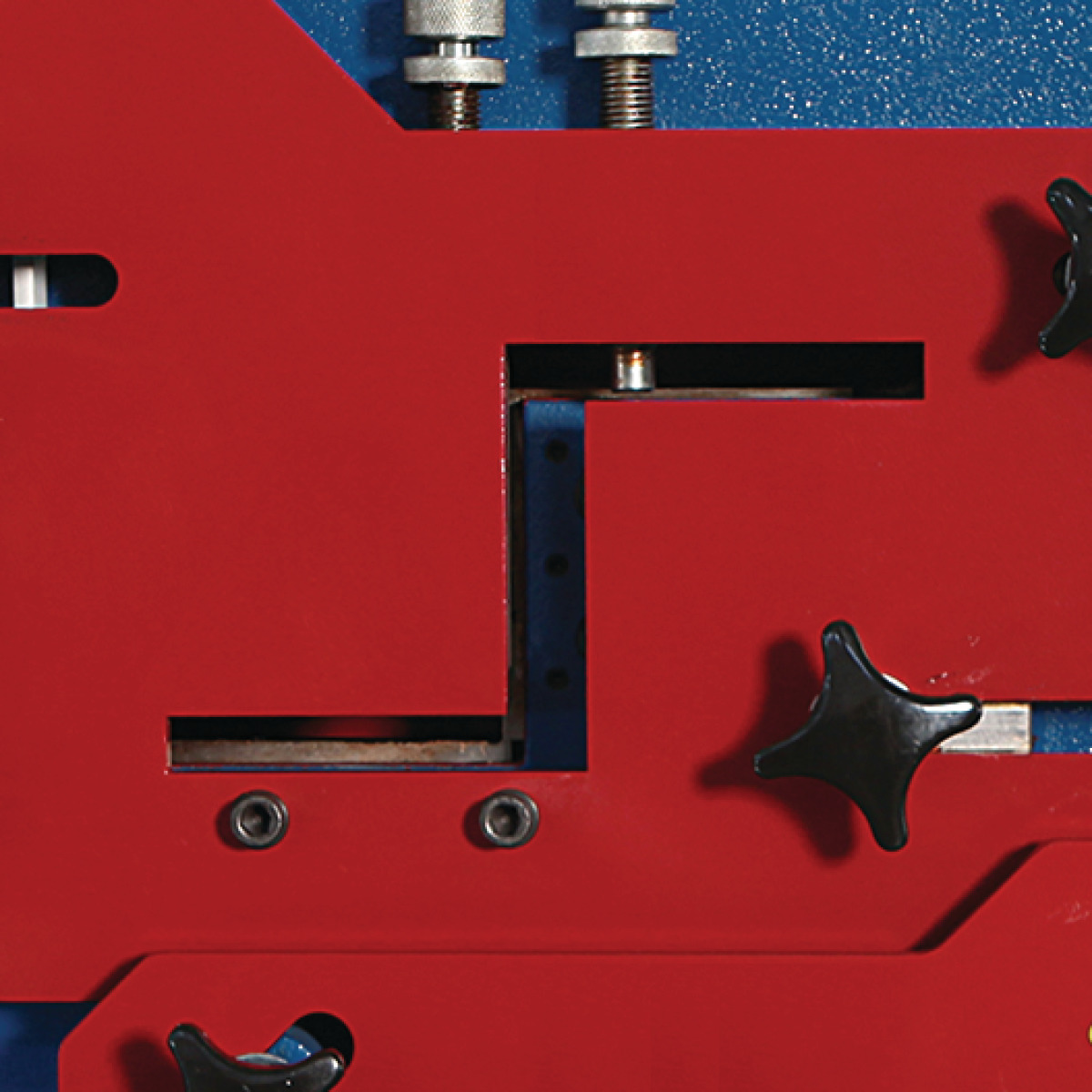

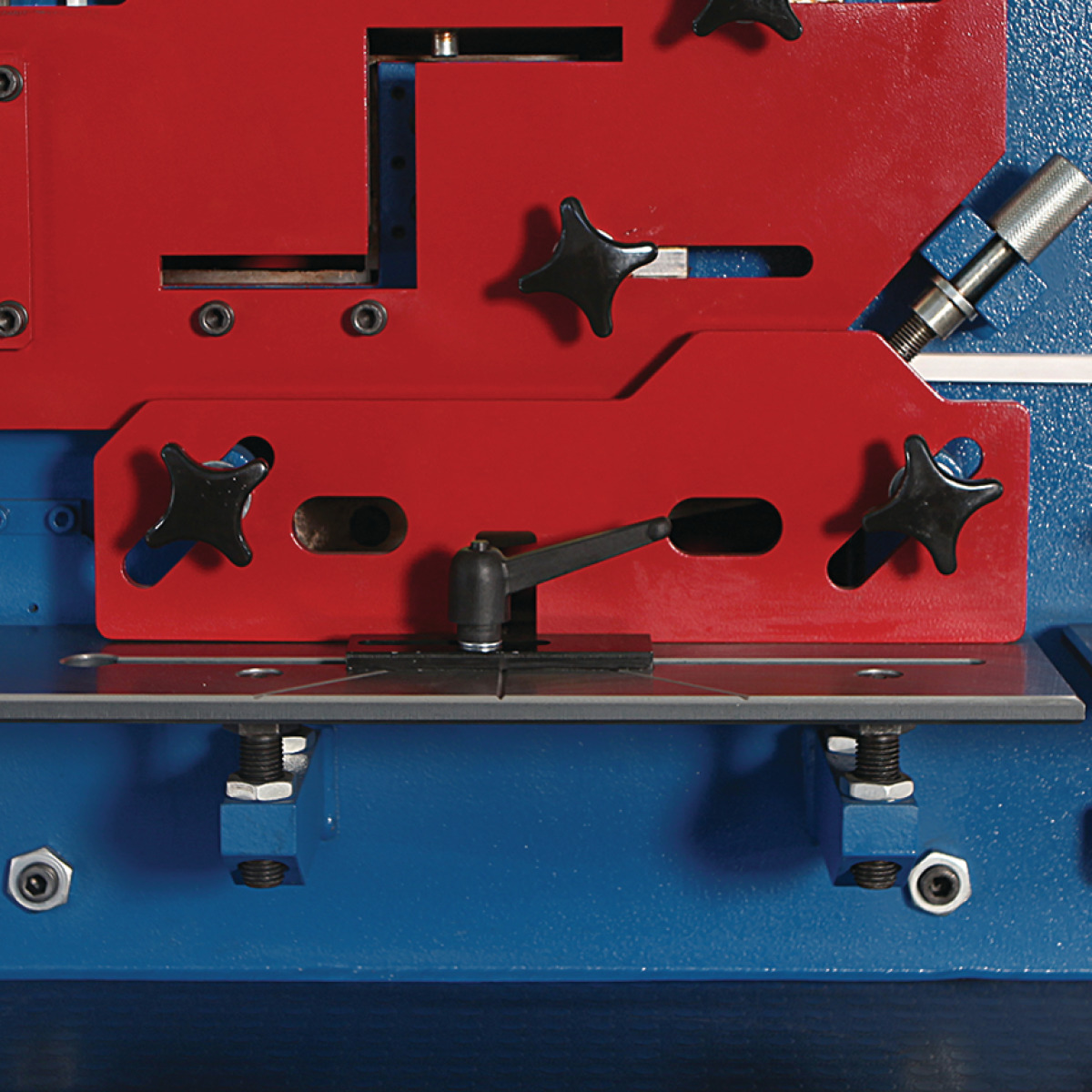

• Flat-steel shear
• Angle-steel shear

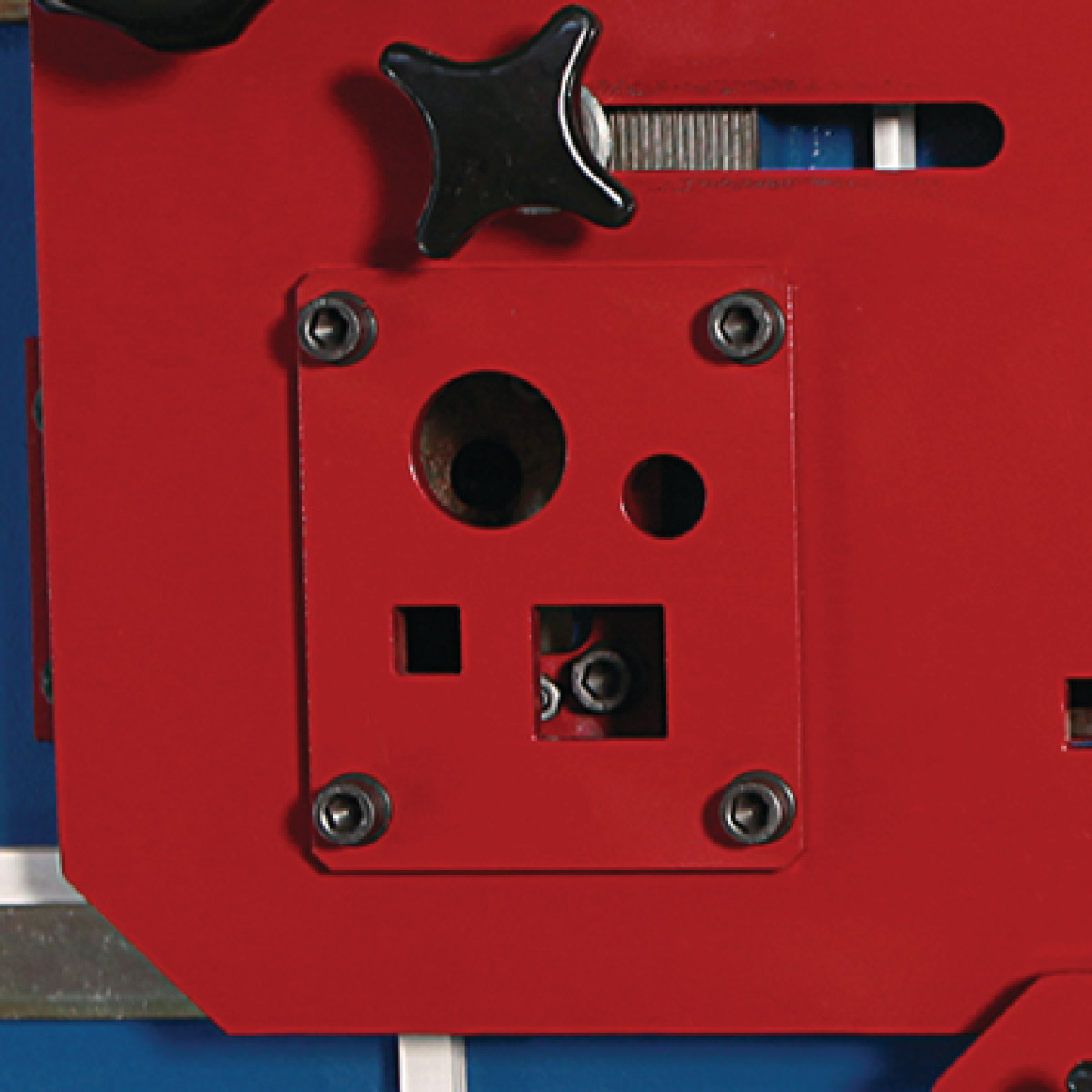

• Section-steel shears with round and square blade

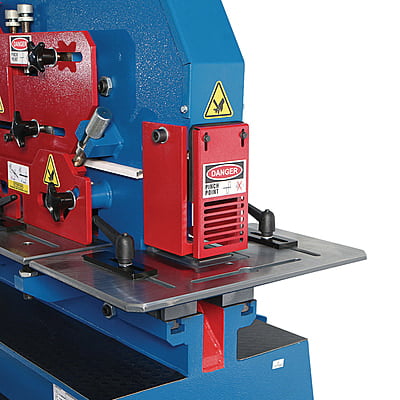

• Notching station
• Stamp holder with bayonet lock
• Stamp and die reductions No. 1, 2, 3, 30, 45, 60
• Punch, flat-steel shear and notcher with adjustable stops
• Hook wrench
• Foot pedal
• Hydraulic oil

• محطة تخريم
• مقص حديد مسطّح
• مقص حديد زاوي
• مقصات حديد مقطعي بشفرة دائرية ومربّعة
• محطة تحزيز
• حامل أختام بقفل حربي
• مخفّضات أختام وقوالب رقم 1، 2، 3، 30، 45، 60
• مكبس ومقص حديد مسطّح ومحزّز بمصدّات قابلة للضبط
• مفتاح خطّاف
• دوّاسة قدم
• زيت هيدروليكي
