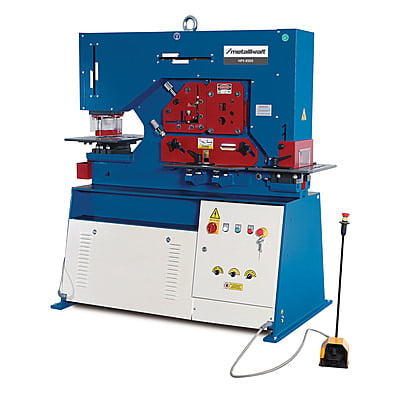

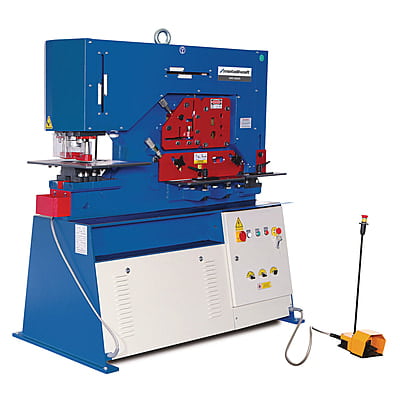

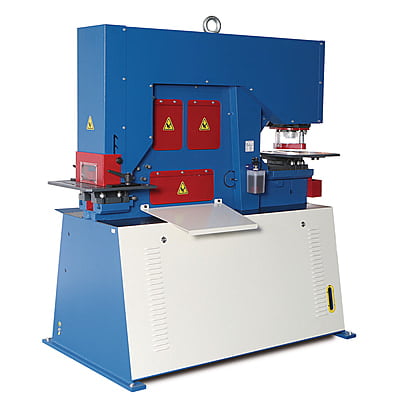

METALLKRAFT HPS 65DS – Hydraulic Profile Steel Shear / Hole Punch

Key Engineering Features

المزايا الهندسية الرئيسية

• Multi-station: punching, flat-steel, angle-steel and bar-steel shears and notching in one frame.

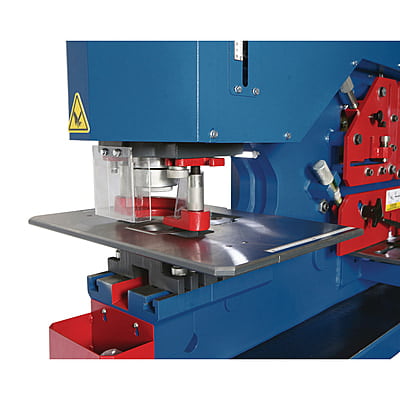

• 65 t punching station: 26 × 20 mm standard, up to 57 × 10 mm; 305 mm throat.
• Twin cylinders, two foot pedals — punch and shear at the same time.
• Shearing: 300 × 20 mm flat, 120 × 120 × 12 mm angle (90°), 45 mm round bar.

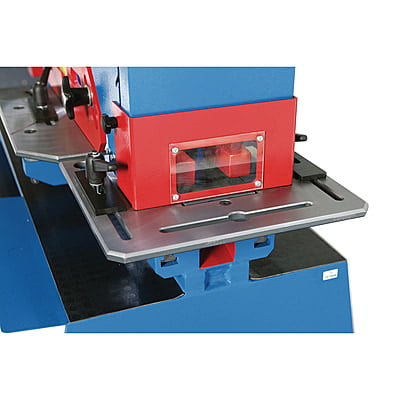

• Notching station: 10 mm × 45 mm × 90 mm.
• 5.5 kW / 400 V hydraulic drive; stepless stroke, two-stage pedal.
• MUBEA stamp & die system; specials on request.
• Heavy welded construction, 1600 kg.

• متعددة المحطات: تخريم، وقص حديد مسطّح وزاوي وقضبان، وتحزيز في هيكل واحد.
• محطة تخريم 65 طن: 26 × 20 mm قياسي، حتى 57 × 10 mm؛ وعمق حلق 305 mm.
• أسطوانتان ودوّاستان — تخريم وقص في وقت واحد.
• القص: مسطّح 300 × 20 mm، وزاوي 120 × 120 × 12 mm (90°)، وقضبان مدوّرة 45 mm.
• محطة تحزيز: 10 mm × 45 mm × 90 mm.
• إدارة هيدروليكية 5.5 kW / 400 فولت؛ شوط متدرّج ودوّاسة ذات مرحلتين.
• نظام أختام وقوالب MUBEA؛ وخاصة عند الطلب.
• هيكل ملحوم ثقيل، 1600 kg.

Punching, Shearing & Notching Operations

عمليات التخريم والقص والتحزيز

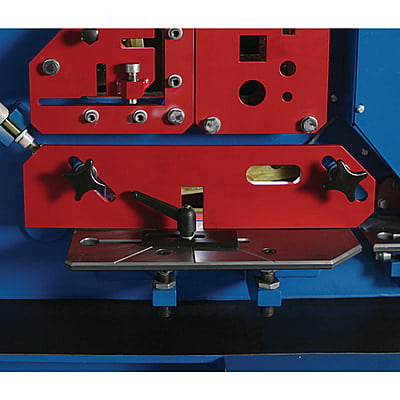

• Hole punching: structural connections and base plates to 26 × 20 mm.

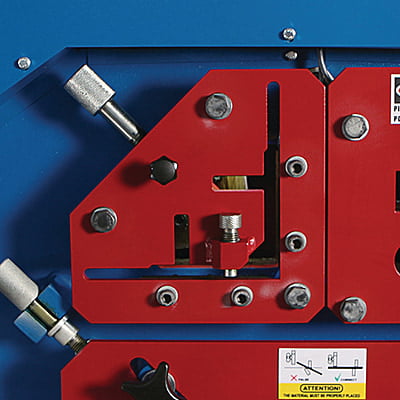

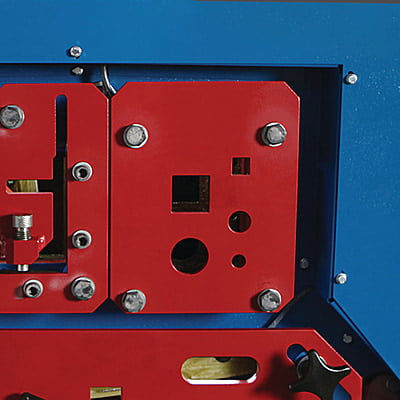

• Profile & bar shearing: angle to 120 × 120 × 12 mm, flat to 300 × 20 mm, round bar to 45 mm.
• Notching & coping: 45 mm × 90 mm notches for copes and cut-outs.
• Simultaneous working: one operator punches while another shears.

• تخريم الثقوب: وصلات إنشائية وقواعد حتى 26 × 20 mm.
• قص المقاطع والقضبان: زاوي حتى 120 × 120 × 12 mm، ومسطّح حتى 300 × 20 mm، وقضبان حتى 45 mm.
• التحزيز والتفريغ: حزوز 45 mm × 90 mm للتفريغ والقطع.
• عمل متزامن: عامل يُخرّم بينما يقص آخر.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Two-stage foot-pedal control — inch to position, then commit.
• Work light & electrical contact stop — standard on the DS series.
• Guarded stations with adjustable stops.
• Welded steel frame, 1600 kg — a fixed installation.
• 5.5 kW / 400 V / 50 Hz — confirm the feeder rating before installation.
• Footprint 1700 × 950 × 1880 mm — plan the bay around it.

• تحكم بدوّاسة ذات مرحلتين — تقديم للضبط ثم تنفيذ.
• إضاءة عمل ومصدّ تلامس كهربائي — قياسي في سلسلة DS.
• محطات محمية بمصدّات قابلة للضبط.
• إطار فولاذي ملحوم، 1600 kg — تركيب ثابت.
• 5.5 kW / 400 فولت / 50 هرتز — تأكّد من سعة القاطع قبل التركيب.
• مساحة التشغيل 1700 × 950 × 1880 mm — خطّط للموقع حولها.

Scope of Delivery

محتويات الطرد

• Punching station
• Flat-steel shear
• Angle-steel shear
• Section-steel shears with round and square blade
• Notching station

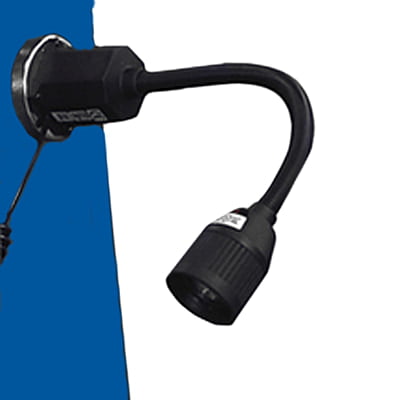

• Work light

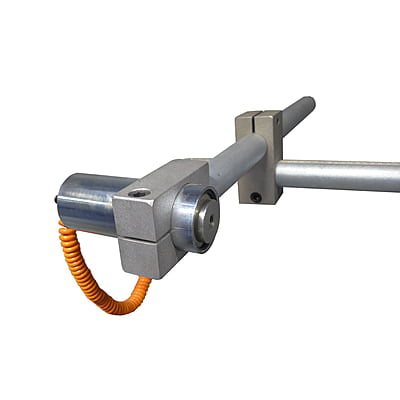

• Electrical contact stop
• Stamp holder with bayonet lock
• Stamp and die reductions No. 1, 2, 3, 30, 45, 60
• Punch, flat-steel shear and notcher with adjustable stops and scale
• Hook wrench
• Two working cylinders and two foot pedals
• Hydraulic oil

• محطة تخريم
• مقص حديد مسطّح
• مقص حديد زاوي
• مقصات حديد مقطعي بشفرة دائرية ومربّعة
• محطة تحزيز
• إضاءة عمل
• مصدّ تلامس كهربائي
• حامل أختام بقفل حربي
• مخفّضات أختام وقوالب رقم 1، 2، 3، 30، 45، 60
• مكبس ومقص حديد مسطّح ومحزّز بمصدّات قابلة للضبط ومقياس
• مفتاح خطّاف
• أسطوانتان ودوّاستان
• زيت هيدروليكي
