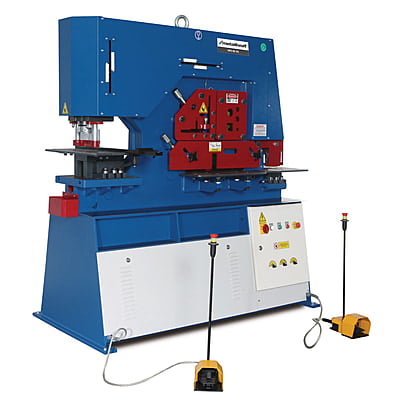

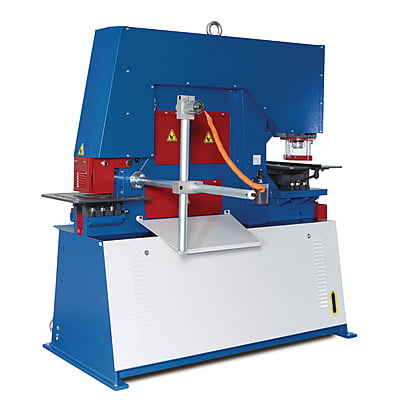

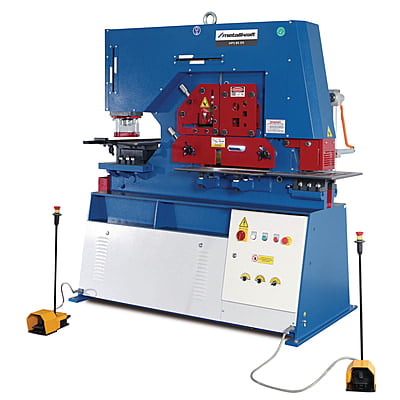

METALLKRAFT HPS 85DS – Hydraulic Profile Steel Shear / Hole Punch

Key Engineering Features

المزايا الهندسية الرئيسية

• Multi-station: punching, flat-steel, angle-steel and bar-steel shears and notching in one frame.
• 85 t punching station: 33 × 20 mm standard, up to 57 × 10 mm; 355 mm throat.
• Twin cylinders, two foot pedals — punch and shear at the same time.
• Shearing: 380 × 20 mm flat, 150 × 150 × 15 mm angle (90°), 50 mm round bar.
• Notching station: 13 mm × 52 mm × 100 mm.
• 7.5 kW / 400 V hydraulic drive; stepless stroke, two-stage pedal.
• MUBEA stamp & die system; specials on request.
• Heavy welded construction, 2315 kg.

• متعددة المحطات: تخريم، وقص حديد مسطّح وزاوي وقضبان، وتحزيز في هيكل واحد.
• محطة تخريم 85 طن: 33 × 20 mm قياسي، حتى 57 × 10 mm؛ وعمق حلق 355 mm.
• أسطوانتان ودوّاستان — تخريم وقص في وقت واحد.
• القص: مسطّح 380 × 20 mm، وزاوي 150 × 150 × 15 mm (90°)، وقضبان مدوّرة 50 mm.
• محطة تحزيز: 13 mm × 52 mm × 100 mm.
• إدارة هيدروليكية 7.5 kW / 400 فولت؛ شوط متدرّج ودوّاسة ذات مرحلتين.
• نظام أختام وقوالب MUBEA؛ وخاصة عند الطلب.
• هيكل ملحوم ثقيل، 2315 kg.

Punching, Shearing & Notching Operations

عمليات التخريم والقص والتحزيز

• Hole punching: structural connections and base plates to 33 × 20 mm.
• Profile & bar shearing: angle to 150 × 150 × 15 mm, flat to 380 × 20 mm, round bar to 50 mm.
• Notching & coping: 52 mm × 100 mm notches for copes and cut-outs.
• Simultaneous working: one operator punches while another shears.

• تخريم الثقوب: وصلات إنشائية وقواعد حتى 33 × 20 mm.
• قص المقاطع والقضبان: زاوي حتى 150 × 150 × 15 mm، ومسطّح حتى 380 × 20 mm، وقضبان حتى 50 mm.
• التحزيز والتفريغ: حزوز 52 mm × 100 mm للتفريغ والقطع.
• عمل متزامن: عامل يُخرّم بينما يقص آخر.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Two-stage foot-pedal control — inch to position, then commit.

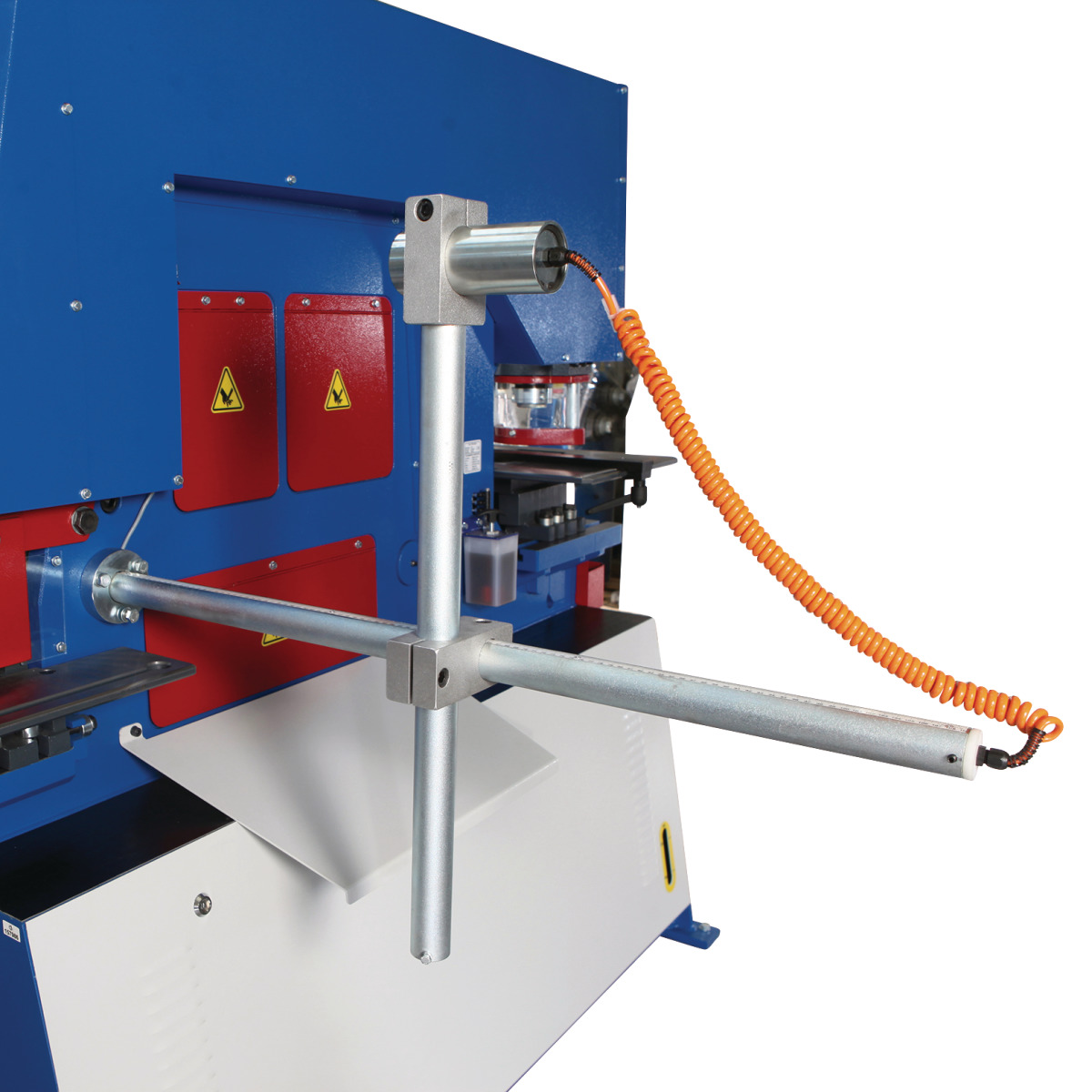

• Work light & electrical contact stop — standard on the DS series.

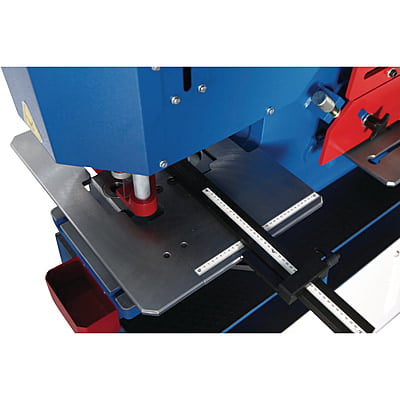

• Guarded stations with adjustable stops.
• Welded steel frame, 2315 kg — a fixed installation.
• 7.5 kW / 400 V / 50 Hz — confirm the feeder rating before installation.
• Footprint 1920 × 950 × 2040 mm — plan the bay around it.

• تحكم بدوّاسة ذات مرحلتين — تقديم للضبط ثم تنفيذ.
• إضاءة عمل ومصدّ تلامس كهربائي — قياسي في سلسلة DS.
• محطات محمية بمصدّات قابلة للضبط.
• إطار فولاذي ملحوم، 2315 kg — تركيب ثابت.
• 7.5 kW / 400 فولت / 50 هرتز — تأكّد من سعة القاطع قبل التركيب.
• مساحة التشغيل 1920 × 950 × 2040 mm — خطّط للموقع حولها.

Scope of Delivery

محتويات الطرد

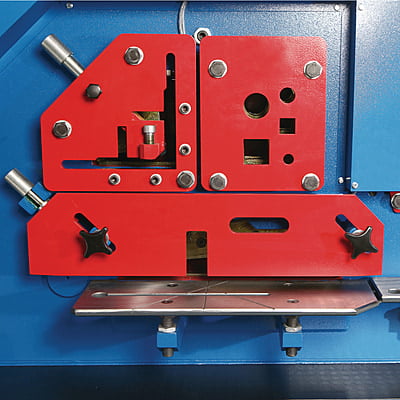

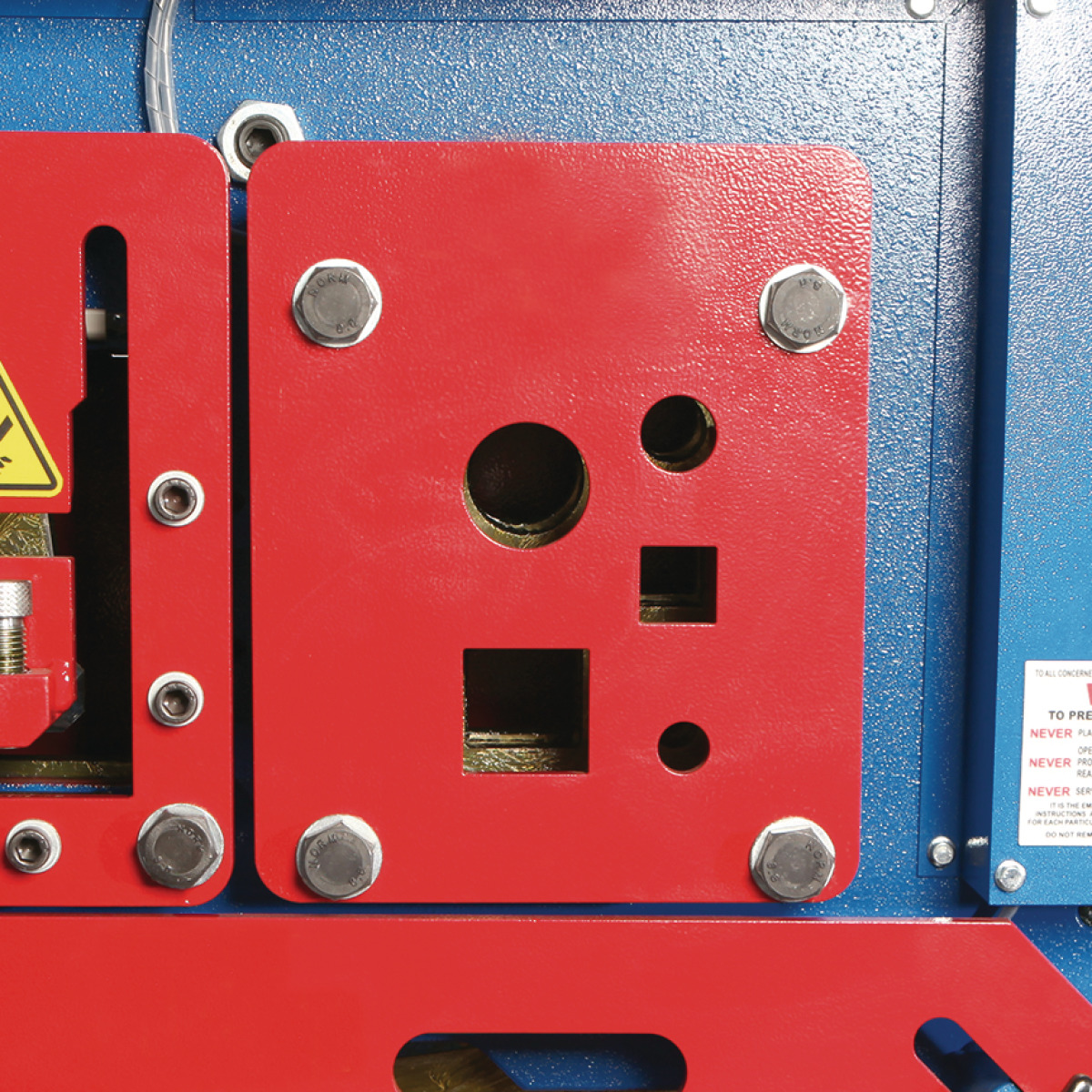

• Punching station

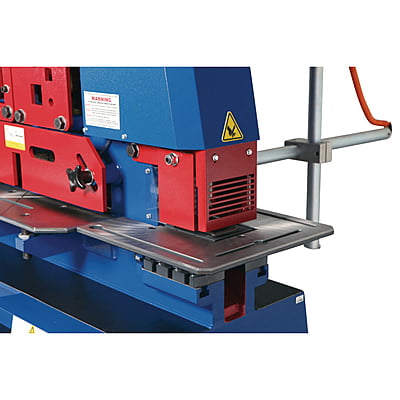

• Flat-steel shear

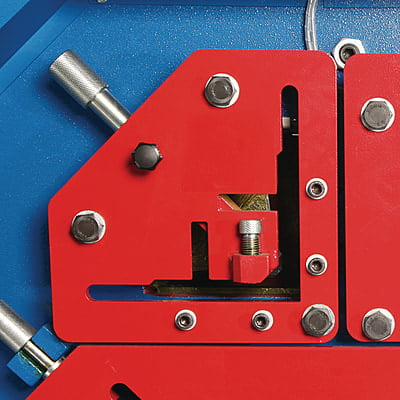

• Angle-steel shear
• Section-steel shears with round and square blade
• Notching station
• Work light
• Electrical contact stop
• Stamp holder with bayonet lock
• Stamp and die reductions No. 1, 2, 3, 30, 45, 60
• Punch, flat-steel shear and notcher with adjustable stops and scale
• Hook wrench
• Two working cylinders and two foot pedals
• Hydraulic oil

• محطة تخريم
• مقص حديد مسطّح
• مقص حديد زاوي
• مقصات حديد مقطعي بشفرة دائرية ومربّعة
• محطة تحزيز
• إضاءة عمل
• مصدّ تلامس كهربائي
• حامل أختام بقفل حربي
• مخفّضات أختام وقوالب رقم 1، 2، 3، 30، 45، 60
• مكبس ومقص حديد مسطّح ومحزّز بمصدّات قابلة للضبط ومقياس
• مفتاح خطّاف
• أسطوانتان ودوّاستان
• زيت هيدروليكي
