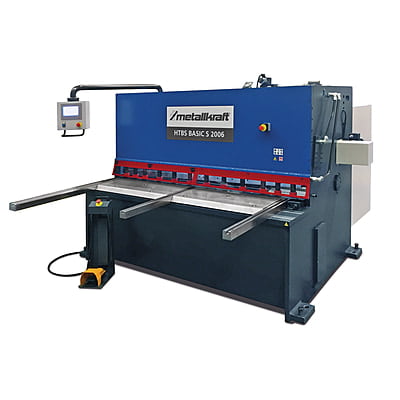

METALLKRAFT HTBS BASIC S 2006 – Hydraulic Swing Cut Sheet Metal Shears

Key Engineering Features

المزايا الهندسية الرئيسية

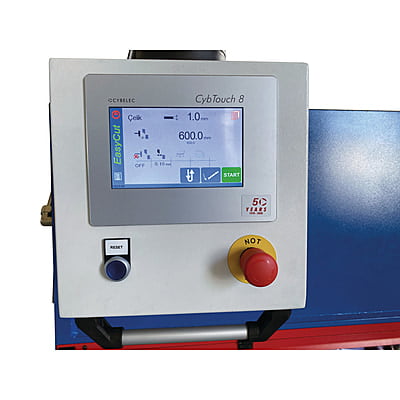

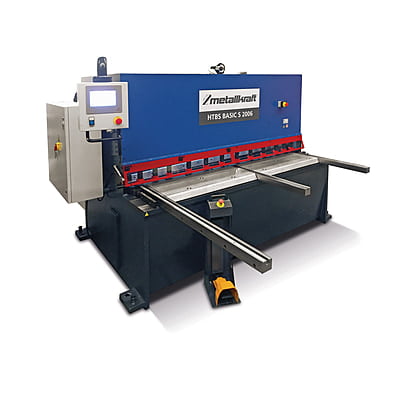

• CybTouch 8 touchscreen NC control: Swivel-arm touchscreen programmes cutting length, back-gauge position, and stroke count — fast job setup and recall.

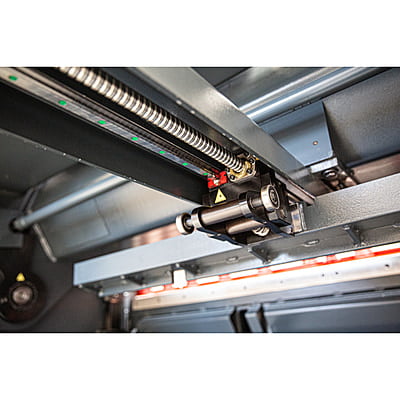

• NC back gauge on recirculating ball screws: 5–1000 mm linearly guided travel — precise, backlash-free positioning for exact repeat piece lengths.

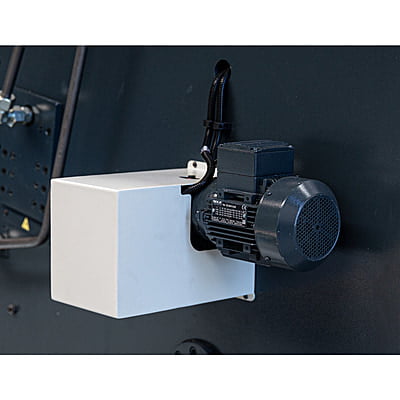

• Motorized cutting-gap adjustment: Blade gap set from the control unit — automatic optimisation for each sheet gauge without manual intervention.
• Variable cutting-length adjustment: Cutting length programmed via the control unit — reduces material waste on short and repeat cuts.

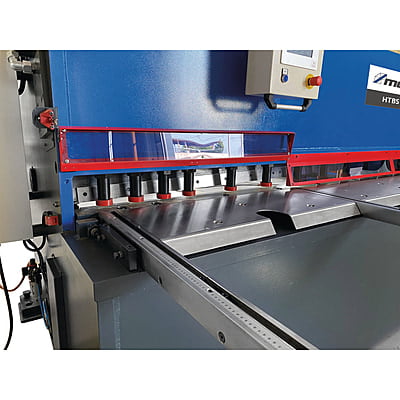

• 12 segmented hold-down cylinders: Even clamping pressure across the full cut line — consistent edge quality on wide, heavy plate.
• Multi-edge stainless-capable blades: Upper blade with 2 cutting edges, lower with 4 — extended service life across mild steel, stainless, and plate.
• Stainless steel table with transfer balls: Integrated transfer balls let heavy plate glide into position — corrosion-resistant contact surface.

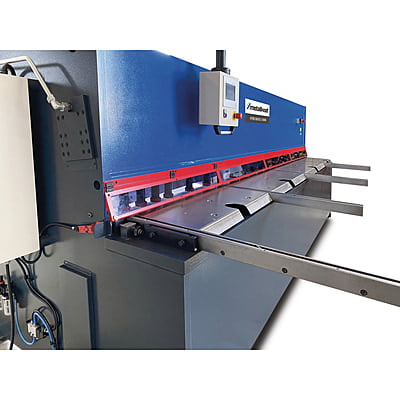

• 1500 mm side fence + 1000 mm front support arms: Both with scale and T-slot — precise, repeatable positioning of large workpieces.
• Laser cutting-line display: Projects the exact cut line onto the sheet — precise cutting-to-mark on large-format plate.
• Schneider & Mitsubishi electrical system: Production-grade components throughout — long-term reliability and serviceable locally.

• تحكم رقمي بشاشة لمس CybTouch 8: شاشة لمس في ذراع دوّار تبرمج طول القطع وموضع المصدّ الخلفي وعدد الضربات — إعداد واستدعاء سريع للمهام.
• مصدّ خلفي رقمي على مسامير كروية دوّارة: مدى 5–1000 mm موجَّه خطياً — تموضع دقيق بلا خلوص لأطوال قطع متكررة بدقة.
• ضبط موتوري لخلوص القطع: خلوص الشفرة يُضبط من وحدة التحكم — تحسين تلقائي لكل سماكة صفيحة دون تدخل يدوي.
• ضبط متغير لطول القطع: طول القطع مبرمج عبر وحدة التحكم — يقلل هدر المواد على القطوع القصيرة والمتكررة.
• 12 أسطوانة ماسك تثبيت مقسّمة: ضغط تثبيت متوازن عبر كامل خط القطع — جودة حافة متسقة على الصفائح العريضة والثقيلة.
• شفرات متعددة الحدود مناسبة للفولاذ المقاوم للصدأ: شفرة علوية بحدَّي قطع وسفلية بأربعة — عمر خدمة أطول عبر الصلب الطري والفولاذ المقاوم للصدأ والصفائح.
• طاولة من الفولاذ المقاوم للصدأ مع كرات تمرير: كرات تمرير مدمجة تسمح للصفائح الثقيلة بالانزلاق إلى موضعها — سطح تلامس مقاوم للتآكل.
• مصدّ جانبي 1500 mm + أذرع سند أمامية 1000 mm: كلاهما بمقياس وأخدود T — تموضع دقيق ومتكرر لقطع العمل الكبيرة.
• عرض ليزري لخط القطع: يعرض خط القطع الدقيق على الصفيحة — قطع دقيق على العلامة على الصفائح كبيرة التنسيق.
• منظومة كهربائية من Schneider و Mitsubishi: مكونات إنتاجية في كل مكان — موثوقية طويلة الأمد وقابلة للصيانة محلياً.

CNC Hydraulic Cutting Operations

عمليات القطع الهيدروليكي بتحكم CNC

• Heavy-plate CNC production cutting: CybTouch 8 programmes the full job — 6 mm mild steel and 4 mm stainless across the 2060 mm width with exact repeat piece lengths.
• Multi-material capability: Programmable cutting gap and angle handle mild steel, structural steel, and stainless without manual re-setup.
• Fast material handling: Transfer-ball table plus rear sheet chute keep the production cycle moving on heavy plate with minimal manual effort.
• Programmable repeat production runs: NC back gauge and variable cutting length deliver exact batch-consistent output — ideal for structural and plate fabrication.

• قطع إنتاجي CNC للصفائح الثقيلة: CybTouch 8 يبرمج المهمة كاملة — 6 mm صلب طري و 4 mm فولاذ مقاوم للصدأ عبر عرض 2060 mm بأطوال قطع متكررة بدقة.
• قدرة على قطع مواد متعددة: خلوص وزاوية قطع قابلان للبرمجة يتعاملان مع الصلب الطري والفولاذ الإنشائي والفولاذ المقاوم للصدأ دون إعادة إعداد يدوي.
• تناول سريع للمواد: طاولة كرات التمرير مع مزلق الصفائح الخلفي يُبقيان دورة الإنتاج متحركة على الصفائح الثقيلة بأقل جهد يدوي.
• دفعات إنتاج متكررة قابلة للبرمجة: المصدّ الخلفي الرقمي وطول القطع المتغير يوفران إنتاجاً متسقاً بدقة عبر الدفعات — مثالي لتصنيع الفولاذ الإنشائي والصفائح.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Safety light curtain, rear area: Optical barrier detects intrusion behind the machine and halts the ram — essential on high-tonnage hydraulic drives.
• Folding finger guard with viewing window: 1000 mm guard with viewing inserts protects the operator while keeping the cut line visible.
• Material-protecting hold-down caps: Plastic caps on the hold-down device prevent marking of finished sheet surfaces.
• Heavy stress-free welded steel construction: Rigid frame with a constant, low cutting angle — consistent cut quality under continuous hydraulic load.

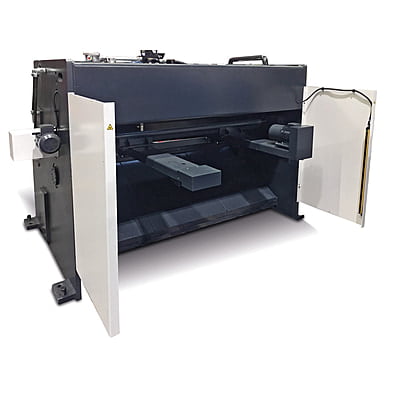

• Rear sheet chute: Cut pieces exit safely to the rear — clean, organised production flow away from the operator.

• ستارة أمان ضوئية في المنطقة الخلفية: حاجز بصري يكشف الاختراق خلف الماكينة ويوقف المكبس — ضروري على المحركات الهيدروليكية عالية الطنية.
• واقي أصابع قابل للطي مع نافذة رؤية: واقي 1000 mm مع إدخالات رؤية يحمي المشغل مع إبقاء خط القطع مرئياً.
• أغطية ماسك التثبيت الحامية للمواد: أغطية بلاستيكية على ماسك التثبيت تمنع علامات أسطح الصفائح المشطّبة.
• بناء فولاذي ملحوم ثقيل وخالٍ من الإجهاد: إطار صلب بزاوية قطع منخفضة ثابتة — جودة قطع متسقة تحت الحمل الهيدروليكي المتواصل.
• مزلق صفائح خلفي: القطع المقطوعة تخرج بأمان إلى الخلف — تدفق إنتاجي نظيف ومنظّم بعيداً عن المشغل.
