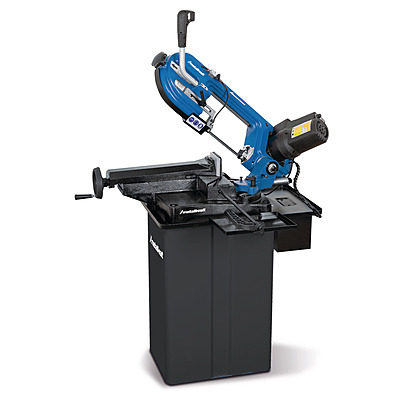

METALLKRAFT MBS 155K – Miter Metal Band Saw

Key Engineering Features

المزايا الهندسية الرئيسية

• Cutting capacity 0°: Ø 105 mm solid / Ø 150 mm tube; 140 x 150 mm lying rectangle
• Cutting capacity ±45°: Ø 66.5 mm solid / Ø 95 mm tube.
• Cutting capacity ±60°: Ø 42 mm solid / Ø 60 mm tube.

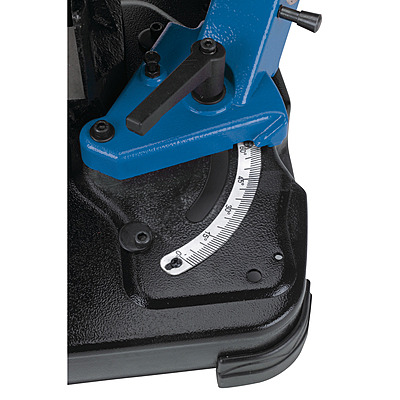

• Mitre swivel: saw bow rotates from 0° to 0 - 60 ° for angle cuts.
• Stepless band speed: 30 – 80 m/min — continuously adjustable to match material.
• Saw band: 1735 × 13 × 0.9 mm bi-metal M42 (included in delivery).

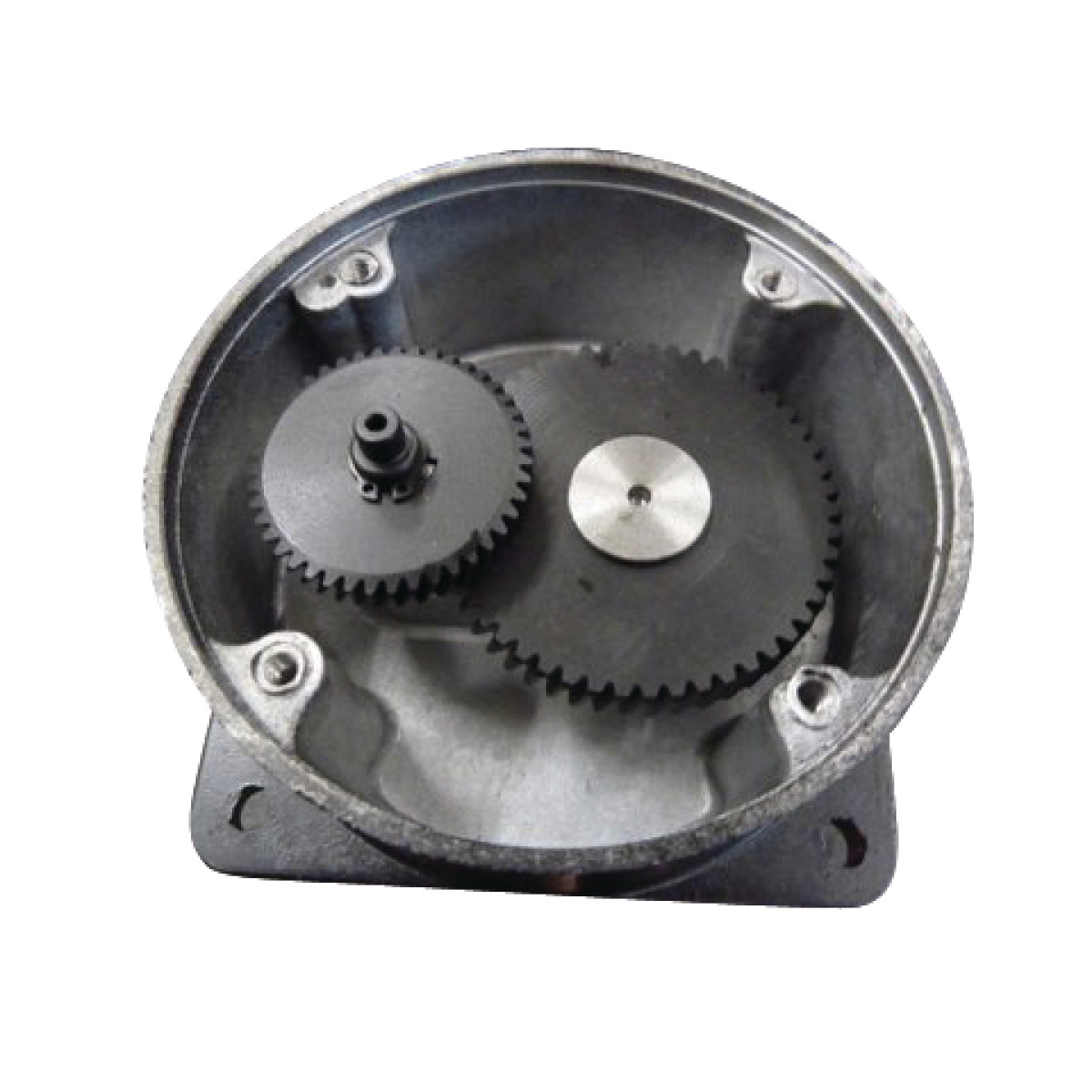

• Drive: compact and robust design for workshop cut-off operations.

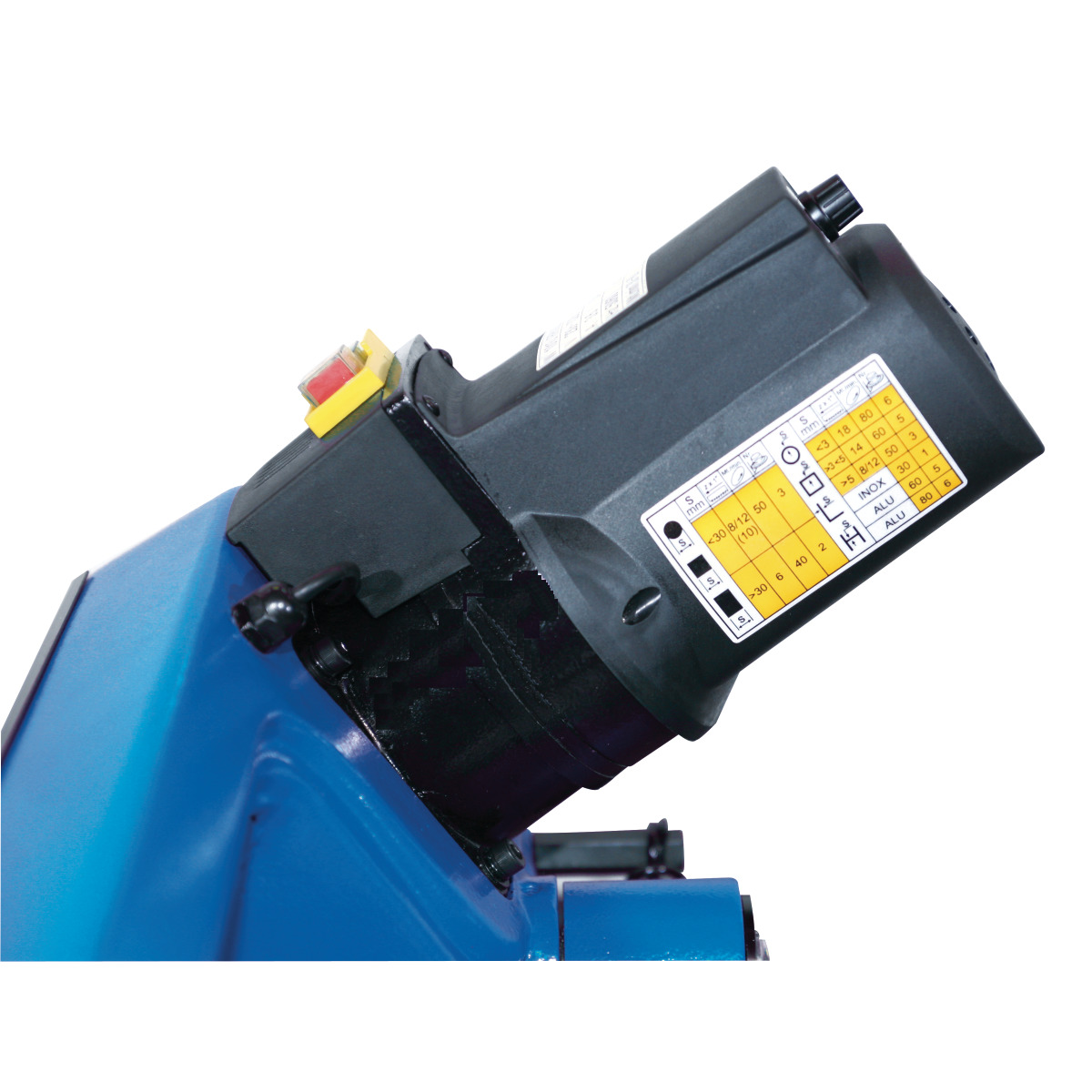

• Electrical supply: 230 V / 50 Hz single-phase, 2 kW motor.
• Footprint & mass: 420 × 1010 × 465 mm; net weight 91 kg.

• سعة القطع عند 0°: قطر 105 mm مصمت / 150 mm أنبوب؛ مستطيل مسطّح 140 x 150 mm
• سعة القطع عند ±45°: قطر 66.5 mm مصمت / 95 mm أنبوب.
• سعة القطع عند ±60°: قطر 42 mm مصمت / 60 mm أنبوب.
• دوران ذراع المنشار: يدور من 0° إلى 0 - 60 ° للقطع المائل.
• سرعة شريط متدرّجة: 30 – 80 m/min — قابلة للضبط بلا تدرج لمطابقة المادة.
• شريط المنشار: 1735 × 13 × 0.9 مم بي-ميتال M42 (مرفق في التسليم).
• البنية: تصميم مدمج ومتين لعمليات القص في الورشة.
• التغذية الكهربائية: 230V / 50 Hz أحادي الطور، محرك 2 كيلوواط.
• الأبعاد والوزن: 420 × 1010 × 465 mm؛ الوزن الصافي 91 كغم.

Cutting Operations Supported

عمليات القطع المدعومة

• Straight cut-off (0°): solid bars, tubes and hollow profiles in steel and non-ferrous metals to precise lengths.
• Mitre cuts to 0 - 60 °: frame, structural and railing joints at compound angles without repositioning the stock.
• Hollow profile and bundle cuts: band-saw action gently enters thin-wall tube without snagging.
• Plastics and non-ferrous metals: low-heat band action produces clean, deburr-ready cuts.

• القص المستقيم (0°): قضبان وأنابيب ومقاطع مجوفة في الفولاذ والمعادن غير الحديدية بأطوال دقيقة.
• القطع المائل حتى 0 - 60 °: وصلات الإطارات والهياكل والدرابزين بزوايا مركبة دون تغيير وضع المادة.
• قطع المقاطع المجوفة والحزم: حركة شريط المنشار تدخل الأنابيب رقيقة الجدار بلطف دون انحشار.
• البلاستيك والمعادن غير الحديدية: حركة الشريط منخفضة الحرارة تنتج قطعًا نظيفة جاهزة للتشطيب.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Band tension monitoring: electromechanical microswitch stops the machine if the band slackens.
• Single-phase 230 V supply: works from a standard workshop outlet — no three-phase wiring needed.
• Chip clearing brush: keeps the band clear of swarf during the cut.
• Compact footprint: bench-mountable design for workshops with limited floor space.

• مراقبة شدّ الشريط: مفتاح ميكروي كهروميكانيكي يوقف الماكينة إذا ارتخى الشريط.
• تيار أحادي الطور 230V: يعمل من مقبس ورشة قياسي — لا توصيلات ثلاثي الأطوار مطلوبة.
• فرشاة تنظيف الرايش: تبقي الشريط خاليًا من النشارة أثناء القطع.
• بصمة مدمجة: تصميم قابل للتثبيت على الطاولة للورش ذات المساحة المحدودة.

Scope of Delivery

محتويات الطرد

• Material stop
• Bi-metal saw band 1735 × 13 × 0.65 mm m42 z6-10
• Substructure
• Coolant system
• Coolant baffle

• مصدّ المادة
• شريط منشار بي-ميتال 1735 × 13 × 0.65 mm m42 z6-10
• قاعدة سفلية
• نظام التبريد
• حاجز التبريد
