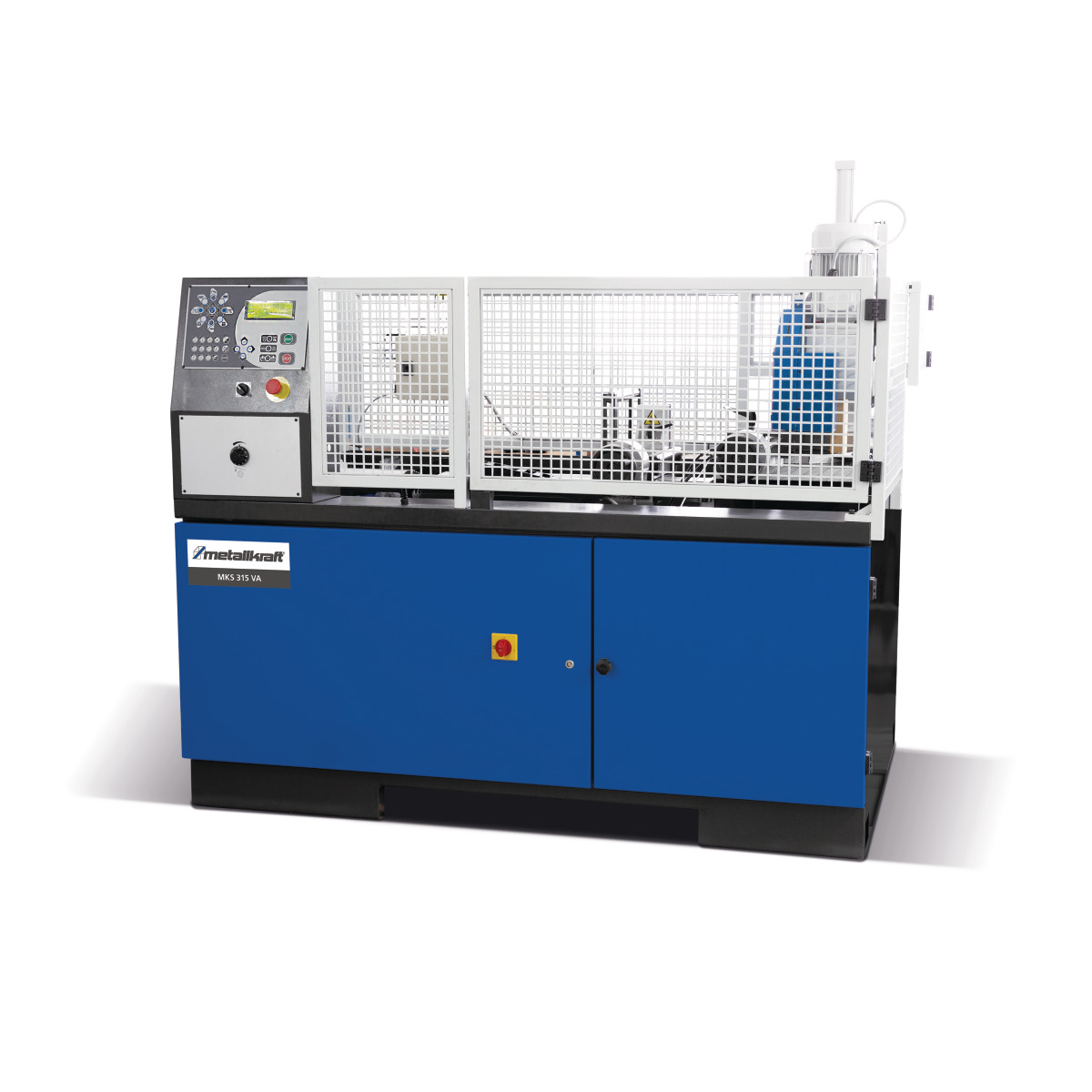

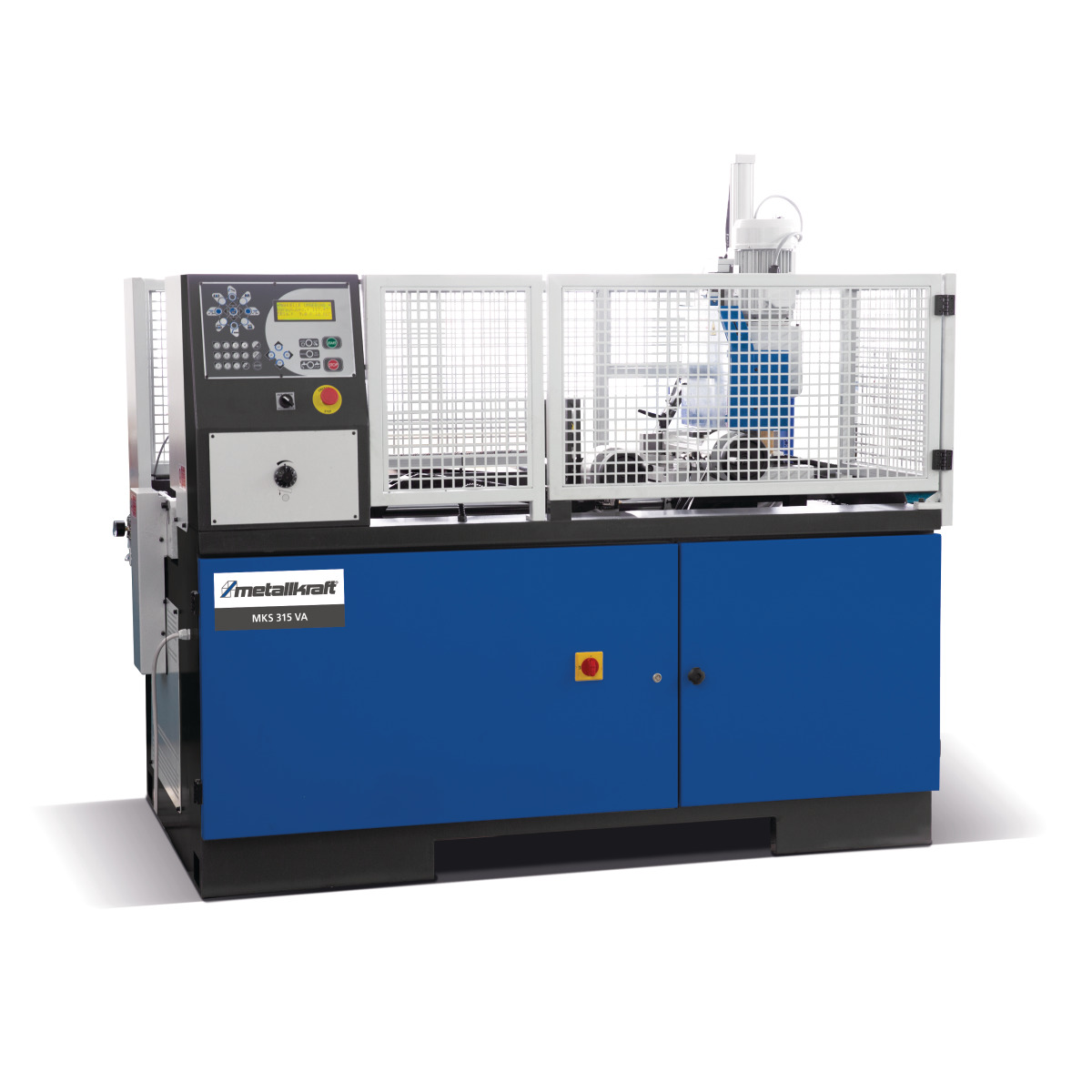

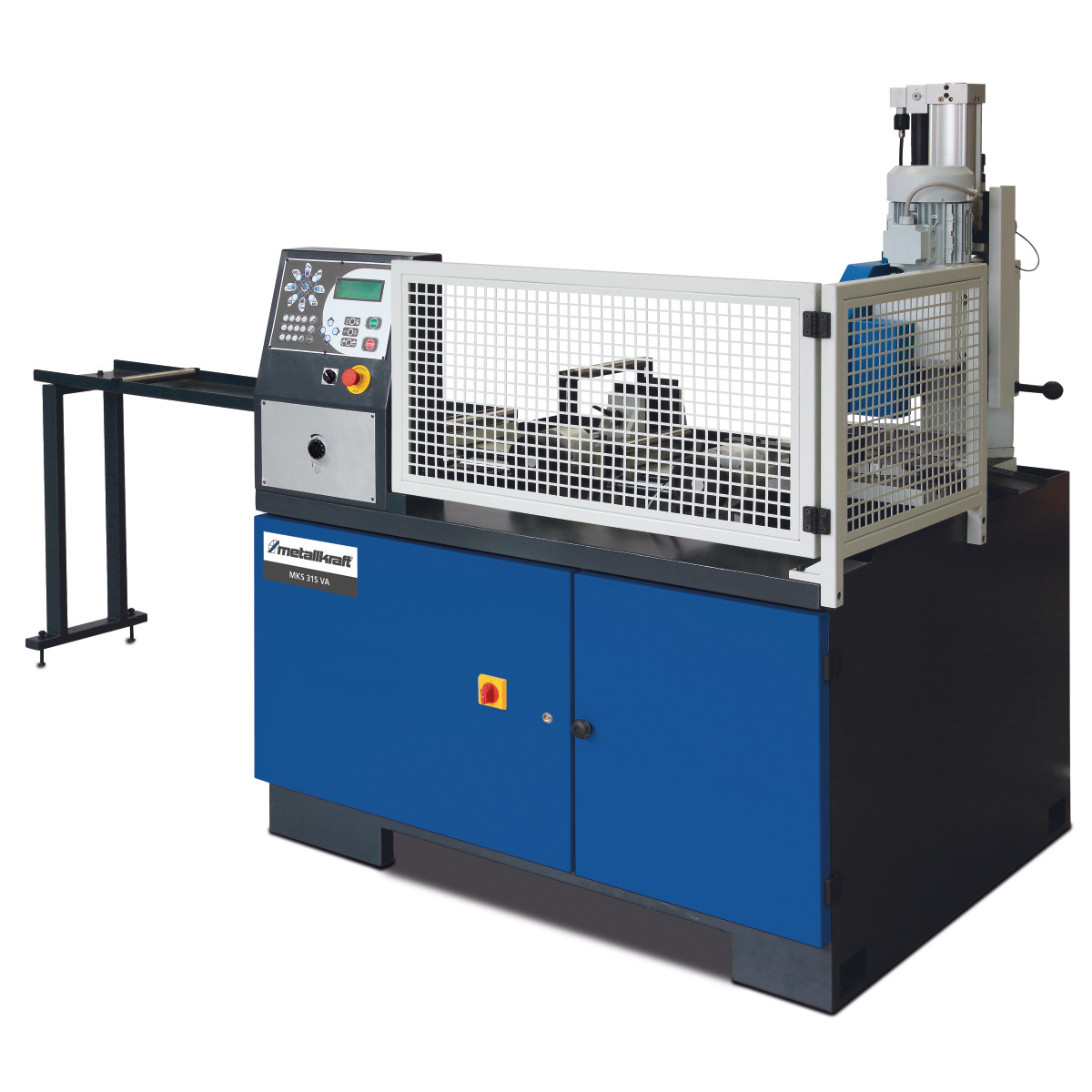

METALLKRAFT MKS 315 VA – Automatic Vertical Metal Circular Saw

Key Engineering Features

المزايا الهندسية الرئيسية

• Automation: fully automatic cycle with hydraulic saw-head control.
• Cutting capacity 0°: Ø 70 mm solid / Ø 100 mm tube; 90 x 90 mm square tube.
• Mitre capacity ±45°: Ø 70 mm solid / Ø 90 mm tube; 80 x 80 mm square tube.
• Two cutting speeds: 33/66 rpm for steel and tougher alloys.
• Mitre-swivelling head: rotates -45 – +60 ° for angle cuts both sides.

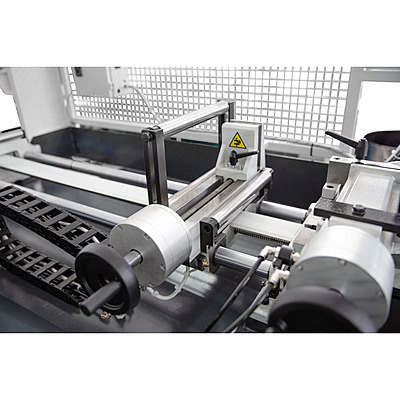

• Quick-action vice: double clamping device for precise, burr-free cuts.
• Drive: reduction gearbox running in oil bath — quiet, low-wear operation.
• Coolant: automatic diaphragm coolant pump with coolant filter as standard.
• Saw blade: Ø 315 mm (HSS blades available separately).
• Electrical supply: 400 V / 50 Hz, 1.3/1.8 kW motor.
• Footprint & mass: 3500 × 1000 × 2000; net weight 550 kg.

• الأتمتة: دورة أوتوماتيكي بالكامل بتحكم هيدروليكي لرأس المنشار.
• سعة القطع عند 0°: قطر 70 mm مصمت / 100 mm أنبوب؛ مقطع مربع 90 x 90 mm.
• سعة القطع المائل ±45°: قطر 70 mm مصمت / 90 mm أنبوب؛ مقطع مربع 80 x 80 mm.
• سرعتا قطع: 33/66 rpm للفولاذ والسبائك الأصلب.
• رأس دوّار للقطع المائل: يدور -45 – +60 ° لقطع الزوايا بالاتجاهين.
• ملزمة تثبيت سريع: بتثبيت مزدوج لقطع دقيق خالٍ من النتوءات.
• نظام الحركة: علبة تروس تخفيض تعمل في حمّام زيت — تشغيل هادئ وقليل الاستهلاك.
• التبريد: مضخة تبريد أوتوماتيكية بفلتر ضمن التجهيز القياسي.
• قرص المنشار: قطر 315 mm (أقراص HSS متوفرة بشكل منفصل).
• التغذية الكهربائية: 400 V / 50 Hz، محرك 1.3/1.8 kW.
• الأبعاد والوزن: 3500 × 1000 × 2000؛ الوزن الصافي 550 kg.

Cutting Operations Supported

عمليات القطع المدعومة

• Production cut-off: repeatable cycle-to-cycle cut quality for batch runs.
• Mitre cuts to ±45°: frame, railing and structural joints without repositioning the stock.
• Solid material cutting: low-rpm HSS blade action for burr-free cuts in solid steel.
• Hollow profiles & tubes: controlled feed prevents grabbing on thin-wall sections.

• القطع الإنتاجي: جودة قطع متكررة من دورة إلى أخرى للإنتاج بالدفعات.
• القطع المائل حتى ±45°: وصلات الإطارات والدرابزين والهياكل دون تغيير وضعية المادة.
• قطع المواد المصمتة: قطع بطيء بقرص HSS لقطع خالٍ من النتوءات في الفولاذ المصمت.
• المقاطع المجوفة والأنابيب: تغذية متحكم بها تمنع انحشار القرص في الجدران الرقيقة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Movable safety guard: covers the blade through the full cutting stroke.
• 24 V low-voltage controls: emergency stop, main switch, speed selector and overload protection.
• Control handle with safety switch: blade runs only while the operator holds the release.
• Oil-bath gearbox: long service life with low noise.

• واقٍ أمان متحرك: يغطي القرص طوال شوط القطع.
• نظام تحكم بجهد منخفض 24V: مفتاح طوارئ، مفتاح رئيسي، محدد سرعة وحماية من التحميل الزائد.
• مقبض تحكم بمفتاح أمان: لا يدور القرص إلا أثناء ضغط المشغّل على المفتاح.
• علبة تروس بحمّام زيت: عمر خدمة طويل وضجيج منخفض.

Scope of Delivery

محتويات الطرد

• Substructure
• Coolant device with filter
• Material roller conveyor 1000 mm
• Operating tool
• Operating instructions
• without saw blade

• قاعدة سفلية (Substructure)
• جهاز تبريد مع فلتر
• ناقل درافيل مادة 1000 mm
• عُدة التشغيل
• دليل التشغيل
• بدون قرص منشار
