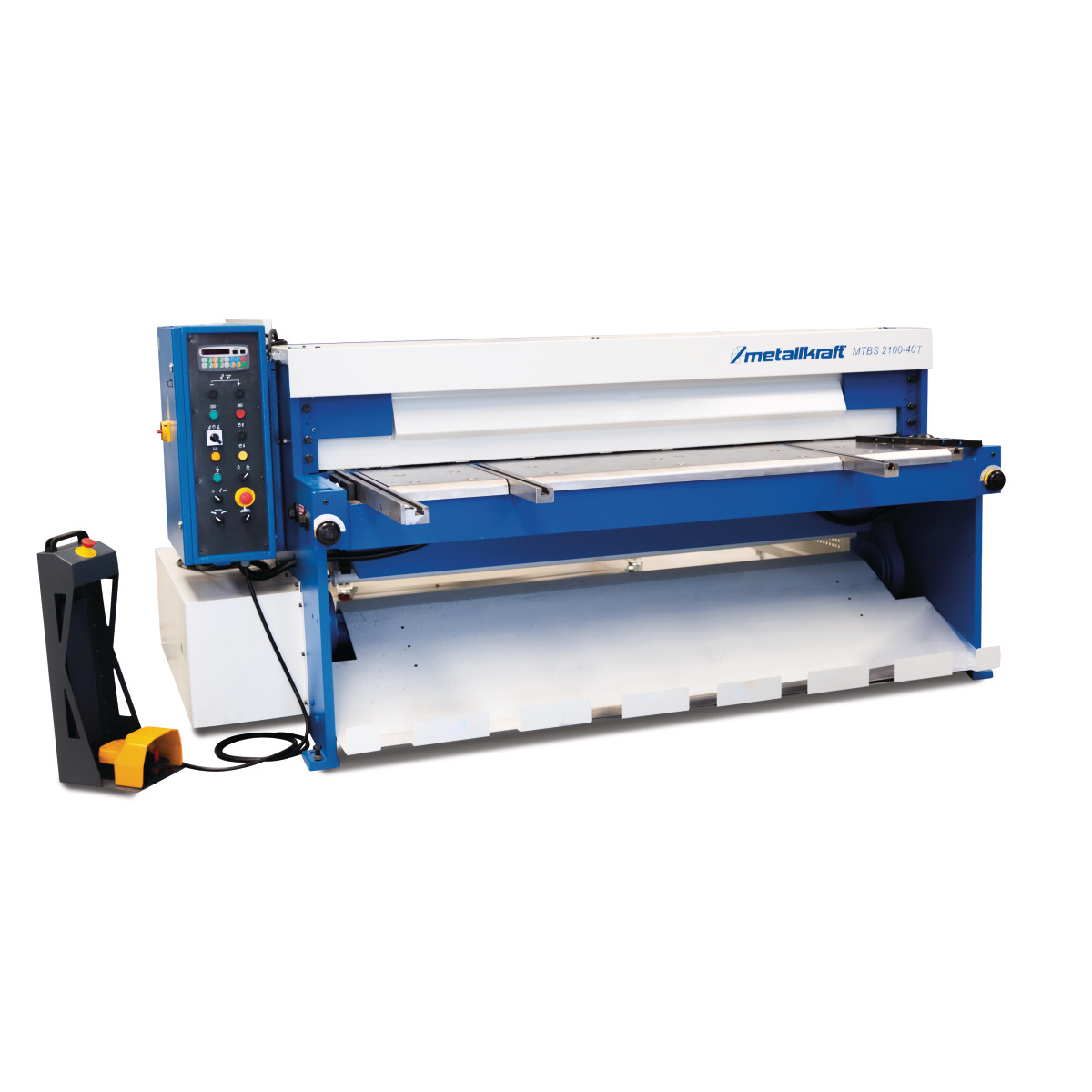

METALLKRAFT MTBS 2550-40T – Motorized Sheet Metal Shears

Key Engineering Features

المزايا الهندسية الرئيسية

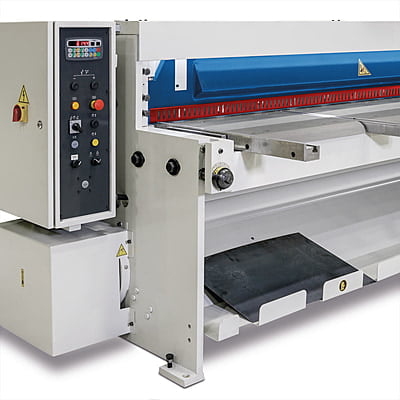

• Maper HT071 NC positioning control: Digital dimension display programmes back-gauge position for repeatable piece lengths across production runs.
• Ball-screw back gauge, 750 mm at 28 mm/s: Round-shaft guides and ball-screw drive deliver fast, precise, backlash-free positioning between cuts.
• Stainless steel table with transfer balls: Ball-bearing table surface lets heavy sheets glide into position without lifting — corrosion-resistant contact.

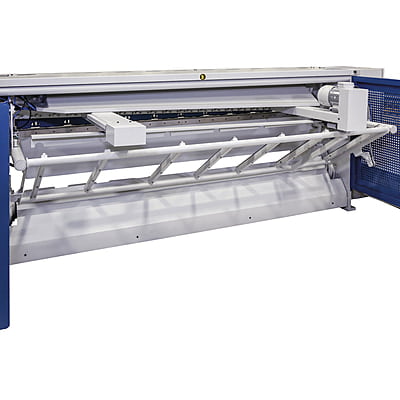

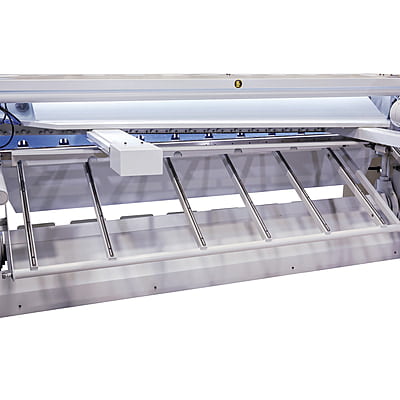

• Pneumatic sheet ejection, front or rear: Toggle-switch selection of ejection direction — matches machine to shop workflow layout.
• Three sheet support arms, 500 mm with T-slot: T-slot arms mount clamps and jigs — flexible fixturing for varied production geometries and long stock.
• 1000 mm side fence with scale and T-slot: Full-length reference edge for repeatable angled cuts and reliable material positioning.
• Cutting gap adjustment via vernier rings: Fine, repeatable blade-gap setting for different sheet gauges — clean cuts across the material range.
• LED cut-line illumination: Slotted holes in the top cover plus LED lighting give a clear view of the cutting edge for cutting-to-mark.
• High-quality blade suited to stainless steel: Clean edges across mild steel, stainless, and non-ferrous work — extended service between sharpenings.

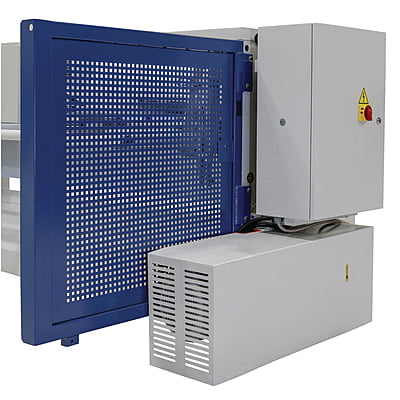

• Siemens & Schneider electrical system: Production-grade components throughout — long-term reliability and easy local servicing.
• Star-delta start-up: Reduces inrush current on the higher-power drive — protects the electrical installation.

• وحدة تحكم رقمي Maper HT071: شاشة رقمية للأبعاد تبرمج موضع المصدّ الخلفي لأطوال قطع متكررة عبر دفعات الإنتاج.
• مصدّ خلفي بمسمار كروي 750 mm بسرعة 28 mm/s: مسارات مستديرة ومحرك بمسمار كروي يوفران تموضعاً سريعاً ودقيقاً بلا خلوص بين القطوع.
• طاولة من الفولاذ المقاوم للصدأ مع كرات تمرير: سطح طاولة بكرات محملة يسمح للصفائح الثقيلة بالانزلاق إلى موضعها دون رفع — تلامس مقاوم للتآكل.
• إخراج هوائي للصفائح أماماً أو خلفاً: اختيار اتجاه الإخراج بمفتاح تبديل — يوائم الماكينة مع تخطيط سير عمل الورشة.
• ثلاثة أذرع سند صفائح 500 mm مع أخدود T: أذرع بأخدود T تثبت الملاقط والقوالب — تثبيت مرن لهندسات الإنتاج المتنوعة والمواد الطويلة.
• مصدّ جانبي 1000 mm مع مقياس وأخدود T: حافة مرجعية بطول كامل لقطوع زاويّة متكررة وتموضع موثوق للمواد.
• ضبط خلوص القطع بحلقات فيرنييه: ضبط دقيق ومتكرر لخلوص الشفرة لسماكات الصفائح المختلفة — قطوع نظيفة عبر نطاق المواد.
• إضاءة LED لخط القطع: فتحات في الغطاء العلوي مع إضاءة LED توفر رؤية واضحة لحافة القطع للقطع على العلامة.
• شفرة عالية الجودة مناسبة للفولاذ المقاوم للصدأ: حواف نظيفة عبر أعمال الصلب الطري والفولاذ المقاوم للصدأ والمعادن غير الحديدية — خدمة أطول بين عمليات السن.
• منظومة كهربائية من Siemens و Schneider: مكونات إنتاجية في كل مكان — موثوقية طويلة الأمد وصيانة محلية سهلة.
• إقلاع نجمة-مثلث: يقلل تيار البدء على المحرك الأعلى قدرة — يحمي المنظومة الكهربائية.

NC-Controlled Cutting Operations

عمليات القطع بتحكم رقمي

• CNC-precision production runs: Maper HT071 programmes back-gauge positions for exact repeat piece lengths — batch-consistent output on 4 mm × 2550 mm work.
• Straight cuts on mild and stainless steel: 4 mm mild steel and 2.5 mm stainless across the full 2550 mm working width at 38 cuts/min.
• Fast material handling and ejection: Transfer-ball table plus pneumatic front/rear ejection keep the production cycle moving with minimal operator effort.
• Long-workpiece handling: Three T-slot support arms and 1000 mm side fence support long, wide production pieces.

• دفعات إنتاج بدقة CNC: Maper HT071 يبرمج مواضع المصدّ الخلفي لأطوال قطع متكررة بدقة — إنتاج متسق عبر الدفعات على أعمال 4 mm × 2550 mm.
• قطوع مستقيمة على الصلب الطري والمقاوم للصدأ: 4 mm صلب طري و 2.5 mm فولاذ مقاوم للصدأ عبر كامل عرض العمل 2550 mm بسرعة 38 cuts/min.
• تناول وإخراج سريع للمواد: طاولة كرات التمرير مع الإخراج الهوائي الأمامي/الخلفي يُبقيان دورة الإنتاج متحركة بأقل جهد للمشغل.
• التعامل مع القطع الطويلة: أذرع سند بأخدود T ومصدّ جانبي 1000 mm يدعمان قطع الإنتاج الطويلة والعريضة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Continuous finger-protection device: Hold-down doubles as an intervention barrier across the full cut line.
• Mobile foot pedal with emergency stop: Pedal position adjustable to workflow; emergency stop at operator level for immediate halt.
• Low-maintenance bearings throughout: All moving parts on sealed low-maintenance bearings — reduced downtime in continuous production.
• Siemens & Schneider electrics: Proven industrial components — reliable operation and straightforward local servicing.

• جهاز حماية الأصابع المتواصلة: ماسك التثبيت يعمل كحاجز أمان عبر كامل خط القطع.
• دواسة قدم متنقلة مع إيقاف طارئ: موضع الدواسة قابل للتعديل حسب سير العمل؛ إيقاف طارئ على مستوى المشغل للإيقاف الفوري.
• محامل منخفضة الصيانة في كل مكان: جميع الأجزاء المتحركة على محامل مغلقة منخفضة الصيانة — أوقات توقف أقل في الإنتاج المتواصل.
• مكونات كهربائية من Siemens و Schneider: مكونات صناعية مثبتة — تشغيل موثوق وصيانة محلية مباشرة.
