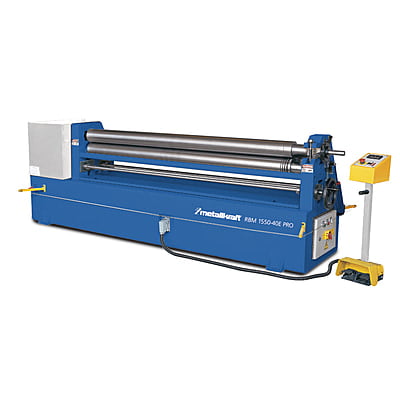

METALLKRAFT RBM 1550-40E Pro – Motorized Plate Rolling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Heavy welded steel construction: A 1350 kg stress-relieved frame carries the forces of 4.0 mm plate without deflecting — the radius you set is the radius you get, end to end.

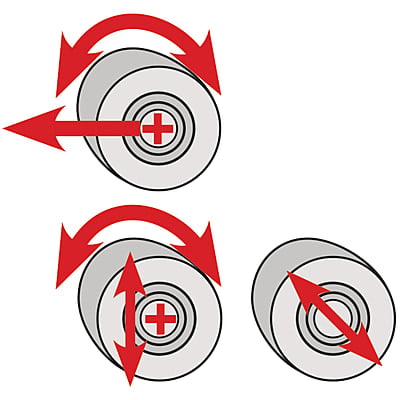

• Driven top and clamping rollers: Two powered rollers grip the plate instead of one — no slip on heavy gauge, and the sheet tracks straight through the pass.
• 2.2 kW motor with gearbox: Powerful geared drive turns 140 mm rollers at 3.5 m/min — sized for continuous production, not occasional use.
• 4.0 mm capacity across 1550 mm: Rated in 400 N/mm² mild steel; also 3.0 mm stainless and 4.8 mm aluminium — one machine covers three materials.
• Swivelling top roller: The top roller swings clear so a closed cylinder lifts straight off — no cutting the workpiece to release it.
• Manual delivery of clamping and side rollers: Roller positions are set by hand — simple, robust, and nothing electrical to fail in the adjustment mechanism.

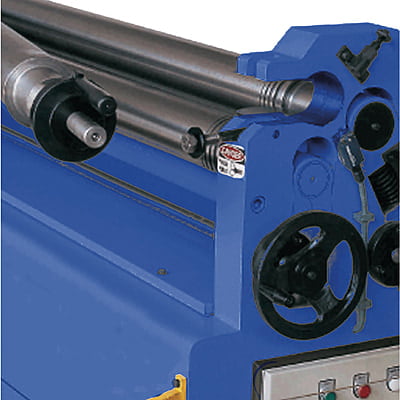

• Wire grooves on the clamping roller: Forms stiffened wired rims on the same machine, without a separate operation.
• Mobile control panel and foot pedal: The operator can stand where the work is, with both hands free to guide the plate.
• Conical bending to 2.0 mm: Cones and reducers in mild steel — no dedicated tooling required.
• Options ex works only: Hardened rollers for stainless, motorised side-roller adjustment and a digital side-roller display (art. nos. 3880053 / 3880054 / 3880055) must be ordered with the machine — they cannot be retrofitted.

• هيكل فولاذي ملحوم ثقيل: إطار بوزن 1350 kg مُزال الإجهاد يتحمل قوى الصفائح بسُمك 4.0 mm دون انحراف — نصف القطر الذي تضبطه هو الذي تحصل عليه من طرف إلى طرف.
• الأسطوانة العلوية وبكرة التثبيت مُدارتان: أسطوانتان مُدارتان تمسكان الصفيحة بدل واحدة — لا انزلاق على السماكات الثقيلة، وتسير الصفيحة مستقيمة خلال المرور.
• محرّك 2.2 kW مع صندوق تروس: إدارة مُعشّقة قوية تُدير أسطوانات بقطر 140 mm بسرعة 3.5 m/min — مصمّمة للإنتاج المستمر لا للاستخدام العرضي.
• قدرة درفلة 4.0 mm بعرض 1550 mm: مُقيَّمة في الصلب الطري 400 نيوتن/ملم²؛ وكذلك 3.0 mm فولاذ مقاوم للصدأ و4.8 mm ألمنيوم — ماكينة واحدة تغطي ثلاث مواد.
• بكرة علوية قابلة للفتح: تنفتح الأسطوانة العلوية لترفع الأسطوانة المغلقة مباشرة — دون قصّ القطعة لإخراجها.
• تغذية يدوية لبكرة التثبيت والأسطوانة الجانبية: تُضبط مواضع الأسطوانات يدوياً — بساطة ومتانة ولا مكوّنات كهربائية تتعطل في آلية الضبط.
• مجرى إدخال السلك في بكرة التثبيت: يشكّل حوافّ مسلّكة مقوّاة على الماكينة نفسها دون عملية منفصلة.
• لوحة تحكم متنقلة ودواسة قدم: يقف المشغّل حيث يوجد العمل، ويداه حرّتان لتوجيه الصفيحة.
• تشكيل مخروطي حتى 2.0 mm: مخاريط ومخفّضات في الصلب الطري — دون عدد خاصة.
• الإضافات تُطلب مع الماكينة فقط: الأسطوانات المقسّاة للفولاذ المقاوم للصدأ، والضبط الكهربائي للأسطوانة الجانبية، والشاشة الرقمية للأسطوانة الجانبية (أرقام 3880053 / 3880054 / 3880055) يجب طلبها مع الماكينة — لا يمكن تركيبها لاحقاً.

Motorised Rolling Operations

عمليات الدرفلة الكهربائية

• Heavy-plate rolling: Cylinders, tanks and shells in mild steel up to 4.0 mm × 1550 mm, from a 210 mm minimum bending diameter.
• Roller speed 3.5 m/min: Steady, predictable feed — batch runs can be planned to a time.
• Stainless and aluminium: 3.0 mm stainless and 4.8 mm aluminium — hardened rollers are required for stainless work.
• Cones and reducers: Taper capacity 2.0 mm in mild steel; the side roller is set at an angle for conical work.
• Wired rims: Wire grooves on the clamping roller stiffen the sheet edge in the same setup.

• درفلة الصفائح الثقيلة: أسطوانات وخزانات وأغلفة من الصلب الطري حتى 4.0 mm × 1550 mm، ابتداءً من أدنى قطر درفلة 210 mm.
• سرعة الأسطوانات 3.5 m/min: تغذية ثابتة وقابلة للتنبؤ — يمكن جدولة دفعات الإنتاج زمنياً.
• الفولاذ المقاوم للصدأ والألمنيوم: 3.0 mm فولاذ مقاوم للصدأ و4.8 mm ألمنيوم — الأسطوانات المقسّاة لازمة لدرفلة الفولاذ المقاوم للصدأ.
• المخاريط والمخفّضات: قدرة مخروطية 2.0 mm في الصلب الطري؛ تُضبط الأسطوانة الجانبية بزاوية للأعمال المخروطية.
• الحواف المسلّكة: مجاري السلك في بكرة التثبيت تقوّي حافة الصفيحة في الإعداد نفسه.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Safety emergency stop line: A pull-line runs the length of the machine — the operator can stop the rollers from anywhere along the plate, not just at the panel.
• Foot pedal actuation: The rollers turn only on deliberate foot input — no accidental start while the plate is being positioned.
• Mobile control panel: Controls travel to the operator, so nobody reaches across a moving workpiece to hit a button.
• Welded steel frame, 1350 kg: Mass absorbs the cyclical loads of heavy-plate rolling and keeps the machine planted.
• 400 V / 50 Hz, 2.2 kW: Standard three-phase shop supply — no special installation.
• Footprint 2470 × 750 × 1000 mm: Plan the bay before delivery; the machine is a fixed installation.

• حبل النجاة للطوارئ: حبل إيقاف يمتد بطول الماكينة — يستطيع المشغّل إيقاف الأسطوانات من أي موضع بمحاذاة الصفيحة لا من اللوحة فقط.
• التشغيل بدواسة قدم: لا تدور الأسطوانات إلا بضغطة قدم متعمّدة — لا بداية عرضية أثناء تموضع الصفيحة.
• لوحة تحكم متنقلة: تنتقل أدوات التحكم إلى المشغّل، فلا أحد يمدّ يده فوق قطعة متحركة للضغط على زر.
• إطار فولاذي ملحوم بوزن 1350 kg: الكتلة تمتص الأحمال الدورية لدرفلة الصفائح الثقيلة وتُبقي الماكينة ثابتة.
• 400 فولت / 50 هرتز، 2.2 kW: تغذية ورشة ثلاثية الأطوار قياسية — دون تركيبات خاصة.
• مساحة تشغيل 2470 × 750 × 1000 mm: خطّط للموقع قبل التسليم؛ الماكينة تركيب ثابت.
