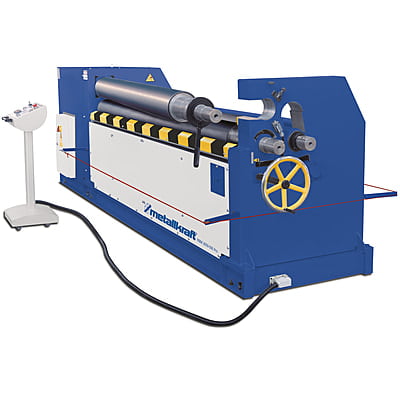

METALLKRAFT RBM 1550-60E Pro – Motorized Plate Rolling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Heavy welded steel construction: A 1400 kg stress-relieved frame carries the forces of 6.0 mm plate without deflecting — dimensional stability over years of heavy rolling.

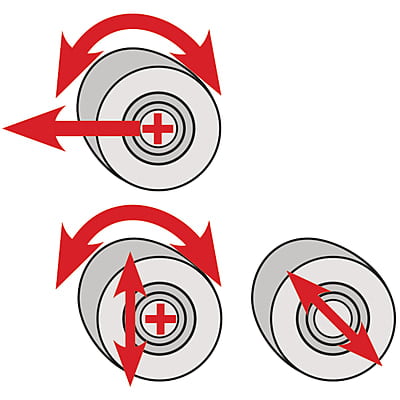

• Driven top and pinch rollers: Two powered rollers grip the plate so it cannot slip on heavy gauge — the sheet tracks straight and the radius stays true along the length.

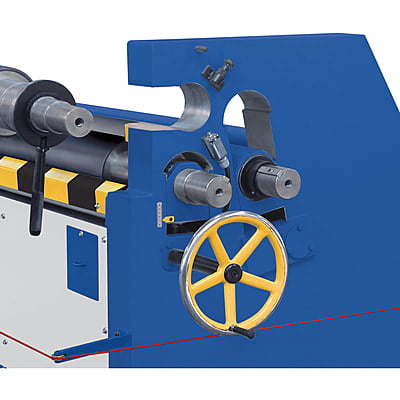

• Motorised side-roller delivery: The side roller is positioned under power, not by handwheel — faster setups, finer control, and the operator is not fighting a screw on 6 mm plate.
• 6.0 mm bending capacity, 5.0 mm pre-bending: Rated in 400 N/mm² mild steel across the full 1550 mm — the pre-bend rating is what determines how flat the seam closes.
• 2.2 kW motor with gearbox: Drives 130 mm rollers at 3.2 m/min — power sized to sustain the rating, not just reach it.

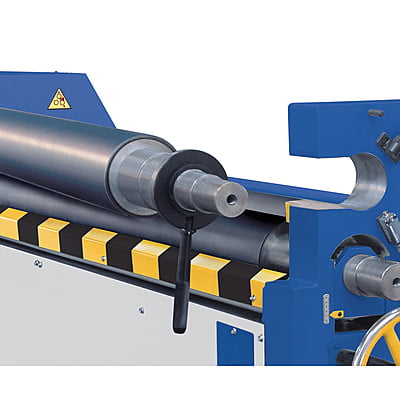

• Swivelling top roller: Swings clear so a closed cylinder lifts straight off the machine.
• Conical bending to 3.0 mm: Cones and reducers in mild steel without dedicated tooling.
• Mobile control panel: Controls travel with the operator along the length of the plate.
• Options ex works only: Digital side-roller display (3880220), motorised clamping-roller adjustment (3880221) and hardened rollers for stainless (3880225) must be ordered with the machine — they cannot be retrofitted.

• هيكل فولاذي ملحوم ثقيل: إطار بوزن 1400 kg مُزال الإجهاد يتحمل قوى الصفائح بسُمك 6.0 mm دون انحراف — استقرار أبعادي لسنوات من الدرفلة الثقيلة.
• الأسطوانة العلوية وبكرة التثبيت مُدارتان: أسطوانتان مُدارتان تمسكان الصفيحة فلا تنزلق على السماكات الثقيلة — تسير الصفيحة مستقيمة ويبقى نصف القطر ثابتاً على الطول.
• تغذية كهربائية للأسطوانة الجانبية: تُضبط الأسطوانة الجانبية كهربائياً لا بعجلة يدوية — إعداد أسرع وتحكم أدق، ولا يصارع المشغّل برغياً على صفيحة بسُمك 6 mm.
• قدرة درفلة 6.0 mm وتقويس ابتدائي 5.0 mm: مُقيَّمة في الصلب الطري 400 نيوتن/ملم² عبر كامل العرض 1550 mm — قدرة التقويس الابتدائي هي ما يحدّد مدى انغلاق اللحام بإحكام.
• محرّك 2.2 kW مع صندوق تروس: يُدير أسطوانات بقطر 130 mm بسرعة 3.2 m/min — قدرة تكفي للحفاظ على التقييم لا لبلوغه فقط.
• بكرة علوية قابلة للفتح: تنفتح لترفع الأسطوانة المغلقة مباشرة خارج الماكينة.
• تشكيل مخروطي حتى 3.0 mm: مخاريط ومخفّضات في الصلب الطري دون عدد خاصة.
• لوحة تحكم متنقلة: تنتقل أدوات التحكم مع المشغّل بطول الصفيحة.
• الإضافات تُطلب مع الماكينة فقط: الشاشة الرقمية للأسطوانة الجانبية (3880220)، والضبط الكهربائي لبكرة التثبيت (3880221)، والأسطوانات المقسّاة للفولاذ المقاوم للصدأ (3880225) — يجب طلبها مع الماكينة ولا يمكن تركيبها لاحقاً.

Motorised Rolling Operations

عمليات الدرفلة الكهربائية

• Heavy-plate production rolling: Shells, tanks and pipe sections in mild steel up to 6.0 mm × 1550 mm, from a 195 mm minimum bending diameter.
• Pre-bending to 5.0 mm: The leading and trailing edges are pre-bent on the machine — minimal flat at the seam, less trimming downstream.
• Roller speed 3.2 m/min: Sustained throughput on heavy gauge — batch times become predictable.
• Stainless and aluminium: 4.5 mm stainless and 7.2 mm aluminium; hardened rollers are required for stainless work.
• Cones and reducers: Taper capacity 3.0 mm in mild steel.

• درفلة إنتاجية للصفائح الثقيلة: أغلفة وخزانات ومقاطع أنابيب من الصلب الطري حتى 6.0 mm × 1550 mm، ابتداءً من أدنى قطر درفلة 195 mm.
• تقويس ابتدائي حتى 5.0 mm: تُقوَّس الحافتان الأمامية والخلفية على الماكينة — جزء مسطّح أدنى عند اللحام وتشذيب أقل لاحقاً.
• سرعة الأسطوانات 3.2 m/min: إنتاجية مستدامة على السماكات الثقيلة — أزمنة الدفعات تصبح قابلة للتنبؤ.
• الفولاذ المقاوم للصدأ والألمنيوم: 4.5 mm فولاذ مقاوم للصدأ و7.2 mm ألمنيوم؛ الأسطوانات المقسّاة لازمة لدرفلة الفولاذ المقاوم للصدأ.
• المخاريط والمخفّضات: قدرة مخروطية 3.0 mm في الصلب الطري.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Safety emergency stop line: A pull-line runs the length of the machine — the rollers can be stopped from anywhere along the plate.
• Mobile control panel: The operator controls the machine from where the work is, not from a fixed post across the shop.
• Powered roller adjustment: The side roller is driven into position — hands stay away from the nip during setup.
• Welded steel frame, 1400 kg: Mass absorbs the cyclical loads of 6 mm plate rolling.
• 400 V / 50 Hz, 2.2 kW: Three-phase shop supply; confirm the feeder rating before installation.
• Footprint 3250 × 650 × 1020 mm: A fixed installation — plan the bay and the plate handling around it.

• حبل النجاة للطوارئ: حبل إيقاف يمتد بطول الماكينة — يمكن إيقاف الأسطوانات من أي موضع بمحاذاة الصفيحة.
• لوحة تحكم متنقلة: يتحكم المشغّل بالماكينة من موضع العمل لا من نقطة ثابتة بعيدة.
• ضبط كهربائي للأسطوانات: تُدفع الأسطوانة الجانبية إلى موضعها كهربائياً — تبقى اليدان بعيدتين عن نقطة التلامس أثناء الإعداد.
• إطار فولاذي ملحوم بوزن 1400 kg: الكتلة تمتص الأحمال الدورية لدرفلة الصفائح بسُمك 6 mm.
• 400 فولت / 50 هرتز، 2.2 kW: تغذية ورشة ثلاثية الأطوار؛ تأكّد من سعة القاطع قبل التركيب.
• مساحة تشغيل 3250 × 650 × 1020 mm: تركيب ثابت — خطّط للموقع ولمناولة الصفائح حوله.
