Key Engineering Features | المزايا الهندسية الرئيسية |
- Heavy welded steel construction: A 2100 kg stress-relieved frame carries the forces of 6.0 mm plate without deflecting — dimensional stability over years of heavy rolling.

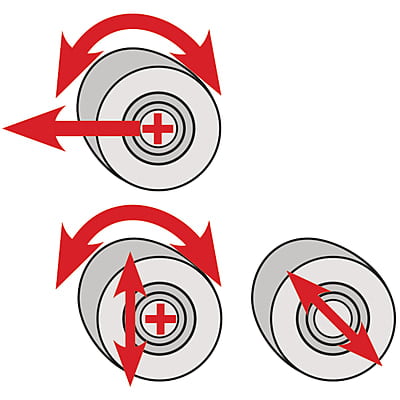

- Driven top and pinch rollers: Two powered rollers grip the plate so it cannot slip on heavy gauge — the sheet tracks straight and the radius stays true along the length.
- Motorised side-roller delivery: The side roller is positioned under power, not by handwheel — faster setups, finer control, and the operator is not fighting a screw on 6 mm plate.
- 6.0 mm bending capacity, 5.0 mm pre-bending: Rated in 400 N/mm² mild steel across the full 2050 mm — the pre-bend rating is what determines how flat the seam closes.
- 4.0 kW motor with gearbox: Drives 170 mm rollers at 3.8 m/min — power sized to sustain the rating, not just reach it.

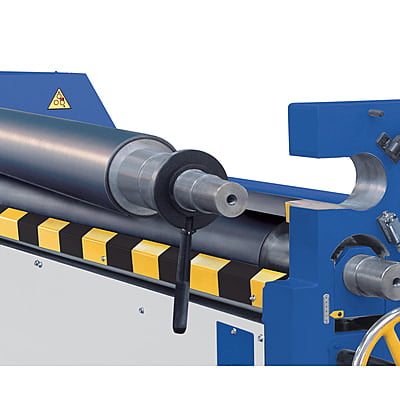

- Swivelling top roller: Swings clear so a closed cylinder lifts straight off the machine.
- Conical bending to 3.0 mm: Cones and reducers in mild steel without dedicated tooling.

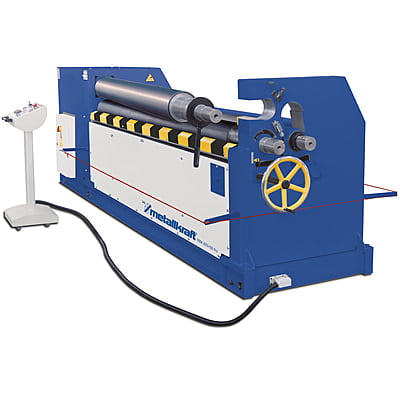

- Mobile control panel: Controls travel with the operator along the length of the plate.
- Options ex works only: Digital side-roller display (3880220), motorised clamping-roller adjustment (3880221) and hardened rollers for stainless (3880231) must be ordered with the machine — they cannot be retrofitted.
| - هيكل فولاذي ملحوم ثقيل: إطار بوزن 2100 kg مُزال الإجهاد يتحمل قوى الصفائح بسُمك 6.0 mm دون انحراف — استقرار أبعادي لسنوات من الدرفلة الثقيلة.
- الأسطوانة العلوية وبكرة التثبيت مُدارتان: أسطوانتان مُدارتان تمسكان الصفيحة فلا تنزلق على السماكات الثقيلة — تسير الصفيحة مستقيمة ويبقى نصف القطر ثابتاً على الطول.
- تغذية كهربائية للأسطوانة الجانبية: تُضبط الأسطوانة الجانبية كهربائياً لا بعجلة يدوية — إعداد أسرع وتحكم أدق، ولا يصارع المشغّل برغياً على صفيحة بسُمك 6 mm.
- قدرة درفلة 6.0 mm وتقويس ابتدائي 5.0 mm: مُقيَّمة في الصلب الطري 400 نيوتن/ملم² عبر كامل العرض 2050 mm — قدرة التقويس الابتدائي هي ما يحدّد مدى انغلاق اللحام بإحكام.
- محرّك 4.0 kW مع صندوق تروس: يُدير أسطوانات بقطر 170 mm بسرعة 3.8 m/min — قدرة تكفي للحفاظ على التقييم لا لبلوغه فقط.
- بكرة علوية قابلة للفتح: تنفتح لترفع الأسطوانة المغلقة مباشرة خارج الماكينة.
- تشكيل مخروطي حتى 3.0 mm: مخاريط ومخفّضات في الصلب الطري دون عدد خاصة.
- لوحة تحكم متنقلة: تنتقل أدوات التحكم مع المشغّل بطول الصفيحة.
- الإضافات تُطلب مع الماكينة فقط: الشاشة الرقمية للأسطوانة الجانبية (3880220)، والضبط الكهربائي لبكرة التثبيت (3880221)، والأسطوانات المقسّاة للفولاذ المقاوم للصدأ (3880231) — يجب طلبها مع الماكينة ولا يمكن تركيبها لاحقاً.
|
Motorised Rolling Operations | عمليات الدرفلة الكهربائية |
- Heavy-plate production rolling: Shells, tanks and pipe sections in mild steel up to 6.0 mm × 2050 mm, from a 255 mm minimum bending diameter.
- Pre-bending to 5.0 mm: The leading and trailing edges are pre-bent on the machine — minimal flat at the seam, less trimming downstream.
- Roller speed 3.8 m/min: Sustained throughput on heavy gauge — batch times become predictable.
- Stainless and aluminium: 4.5 mm stainless and 7.2 mm aluminium; hardened rollers are required for stainless work.
- Cones and reducers: Taper capacity 3.0 mm in mild steel.
| - درفلة إنتاجية للصفائح الثقيلة: أغلفة وخزانات ومقاطع أنابيب من الصلب الطري حتى 6.0 mm × 2050 mm، ابتداءً من أدنى قطر درفلة 255 mm.
- تقويس ابتدائي حتى 5.0 mm: تُقوَّس الحافتان الأمامية والخلفية على الماكينة — جزء مسطّح أدنى عند اللحام وتشذيب أقل لاحقاً.
- سرعة الأسطوانات 3.8 m/min: إنتاجية مستدامة على السماكات الثقيلة — أزمنة الدفعات تصبح قابلة للتنبؤ.
- الفولاذ المقاوم للصدأ والألمنيوم: 4.5 mm فولاذ مقاوم للصدأ و7.2 mm ألمنيوم؛ الأسطوانات المقسّاة لازمة لدرفلة الفولاذ المقاوم للصدأ.
- المخاريط والمخفّضات: قدرة مخروطية 3.0 mm في الصلب الطري.
|
Operator Safety & Build Quality | سلامة المشغل وجودة التصنيع |

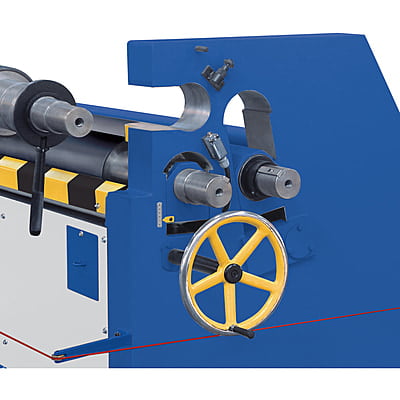

- Safety emergency stop line: A pull-line runs the length of the machine — the rollers can be stopped from anywhere along the plate.
- Mobile control panel: The operator controls the machine from where the work is, not from a fixed post across the shop.
- Powered roller adjustment: The side roller is driven into position — hands stay away from the nip during setup.
- Welded steel frame, 2100 kg: Mass absorbs the cyclical loads of 6 mm plate rolling.
- 400 V / 50 Hz, 4.0 kW: Three-phase shop supply; confirm the feeder rating before installation.
- Footprint 3850 × 720 × 1050 mm: A fixed installation — plan the bay and the plate handling around it.
| - حبل النجاة للطوارئ: حبل إيقاف يمتد بطول الماكينة — يمكن إيقاف الأسطوانات من أي موضع بمحاذاة الصفيحة.
- لوحة تحكم متنقلة: يتحكم المشغّل بالماكينة من موضع العمل لا من نقطة ثابتة بعيدة.
- ضبط كهربائي للأسطوانات: تُدفع الأسطوانة الجانبية إلى موضعها كهربائياً — تبقى اليدان بعيدتين عن نقطة التلامس أثناء الإعداد.
- إطار فولاذي ملحوم بوزن 2100 kg: الكتلة تمتص الأحمال الدورية لدرفلة الصفائح بسُمك 6 mm.
- 400 فولت / 50 هرتز، 4.0 kW: تغذية ورشة ثلاثية الأطوار؛ تأكّد من سعة القاطع قبل التركيب.
- مساحة تشغيل 3850 × 720 × 1050 mm: تركيب ثابت — خطّط للموقع ولمناولة الصفائح حوله.
|
