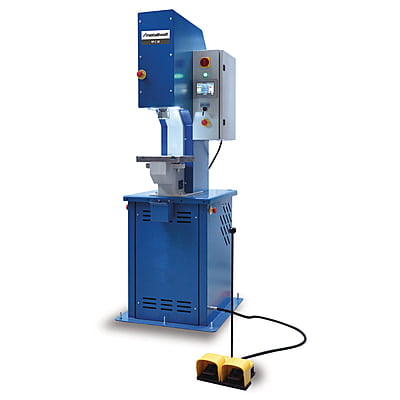

METALLKRAFT RP C 28 – Hydraulic Press

Key Engineering Features

المزايا الهندسية الرئيسية

• Pressing capacity: 28 t rated pressing force with 150 mm piston stroke.

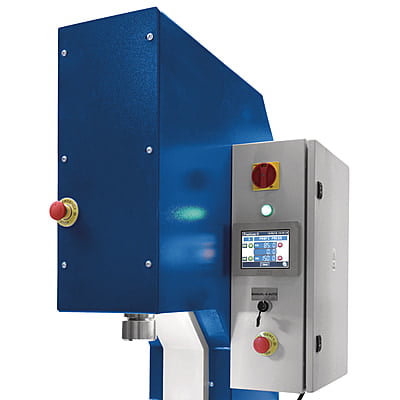

• NC-controlled cycle: piston stroke, pressure, and holding time set via NC control — repeatable pressing conditions batch after batch.
• Pressing speeds: variable pressing speed 2 – 9.1 mm/s with return speed 13 mm/s for productive cutting and punching cycles.

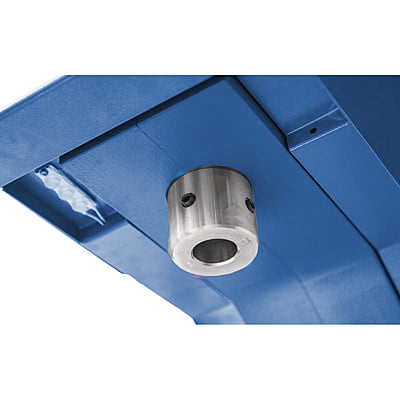

• Tool clamping: piston with holder for clamping punches and forming tools — quick tool changes without full re-setup.
• T-slot work table: 325 mm × 300 mm table at 1067 mm working height with T-slots and a central hole — punching waste drops unhindered into the collection tray.
• Working envelope: up to 280 mm maximum clear height between plunger and table for varied tool heights.
• Electric drive: 4 kW / 400 V motor pump for sustained production.
• Manual + automatic modes: selector switch between manual setup and (semi-)automatic production mode.
• Operator control: foot pedal operation frees both hands to position the workpiece.
• Machine footprint: 850 mm × 750 mm × 1980 mm; net weight 650 kg — floor-standing production press.
• Hydraulic oil: not included with delivery; standard mineral hydraulic oil required for commissioning.

• قدرة الكبس: قوة كبس اسمية 28 t وسحبة مكبس 150 mm.
• دورة بتحكّم NC: سحبة المكبس والضغط وزمن التثبيت تُضبط عبر تحكّم NC — شروط كبس متكرّرة من دفعة لأخرى.
• سرعات الكبس: سرعة كبس متغيّرة 2 – 9.1 mm/s وسرعة رجوع 13 mm/s لدورات إنتاجية للقطع والتخريم.
• تثبيت العُدد: المكبس بحاضنة لتثبيت المخارم وعُدد التشكيل — تبديل سريع للعُدد دون إعادة ضبط كاملة.
• طاولة بمجاري T: طاولة 325 mm × 300 mm بارتفاع تشغيل 1067 mm مع مجاري T وثقب مركزي — تسقط مخلّفات التخريم بحرّية في حوض الجمع.
• مجال العمل: حتى 280 mm أقصى ارتفاع حرّ بين المكبس والطاولة لأطوال عُدد متنوّعة.
• دفع كهربائي: مضخّة بمحرك 4 kW / 400 V لإنتاج مستمر.
• وضعا يدوي وتلقائي: مفتاح اختيار بين وضع الضبط اليدوي ووضع الإنتاج (شبه) التلقائي.
• تحكّم المشغّل: تشغيل ببدّالة قدم يترك يدي المشغّل حرّتين لتموضع القطعة.
• أبعاد الماكينة: 850 mm × 750 mm × 1980 mm ووزن صافٍ 650 kg — مكبس إنتاجي أرضي.
• الزيت الهيدروليكي: غير مضمّن في التسليم؛ يلزم زيت هيدروليكي معدني قياسي عند التشغيل الأوّل.

Operations Supported

العمليات المدعومة

• Cutting: controlled cutting on sheet-metal and profile stock via mounted cutting tools.
• Punching: clean hole punching on sheet and plate — waste falls through the central table hole.
• Embossing: controlled embossing and marking cycles with programmable holding time.
• Pressing and forming: general pressing work on medium components using operator-mounted tooling.

• القطع: قطع محكوم على الصفائح والقضبان المقطعية عبر عُدد قطع مركّبة.
• التخريم: تخريم نظيف على الصفائح والألواح — تسقط المخلّفات عبر الثقب المركزي في الطاولة.
• النقش: دورات نقش وتعليم محكومة مع زمن تثبيت قابل للبرمجة.
• الكبس والتشكيل: أعمال الكبس العامة على القطع المتوسّطة باستخدام عُدد يركّبها المشغّل.

Operator Safety & Build Quality

سلامة المشغّل وجودة التصنيع

• NC pressure limits: programmable pressure limits prevent exceeding the 28 t rated force in any stored setting.
• Foot-pedal operation: pedal actuation keeps both operator hands on the workpiece during positioning — reduces slip and misfeed risk.
• Repeatable cycles: NC-set stroke, pressure, and holding time give consistent pressing conditions across shifts.
• Robust welded frame: rigid C-frame construction absorbs cylinder reaction forces under production load.
• Made in Europe: quality manufactured in Europe.

• حدود ضغط NC: حدود ضغط قابلة للبرمجة تمنع تجاوز قوة الكبس الاسمية 28 t في أي إعداد مخزّن.
• تشغيل ببدّالة قدم: تشغيل بالبدّالة يبقي يدي المشغّل على القطعة أثناء التموضع — يقلّل خطر الانزلاق وسوء التغذية.
• دورات متكرّرة: إعدادات NC للسحبة والضغط وزمن التثبيت تعطي شروط كبس ثابتة عبر الورديات.
• إطار ملحوم قوي: تصنيع بإطار C صلب يمتصّ ردود أفعال الأسطوانة تحت حمل الإنتاج.
• صناعة أوروبية: جودة تصنيع أوروبية.
