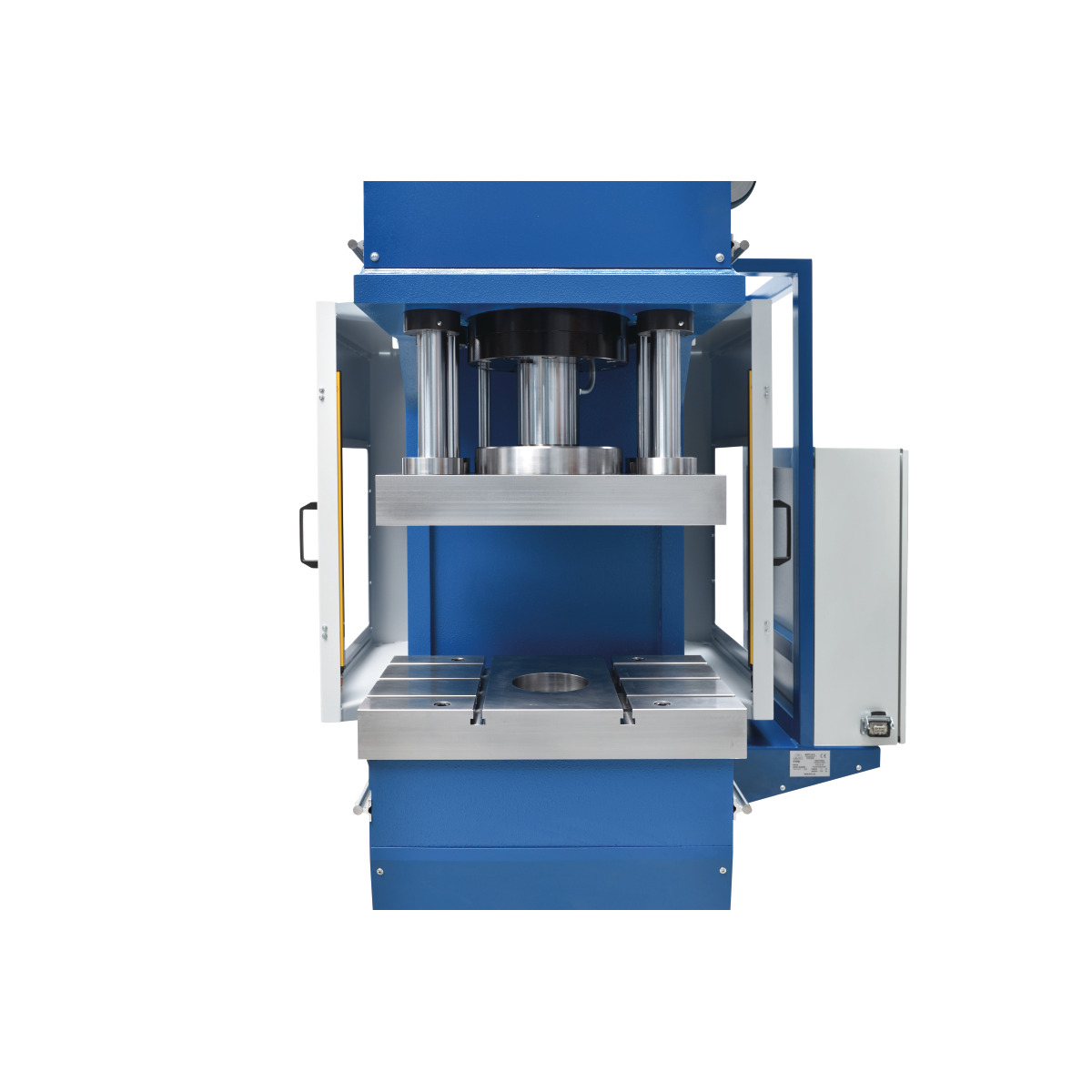

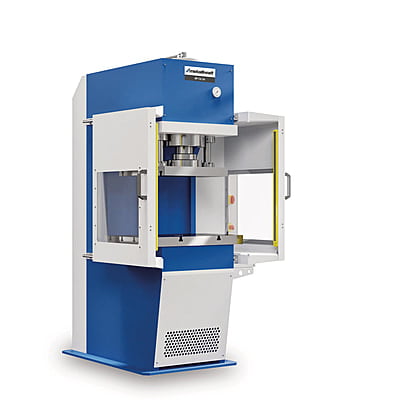

METALLKRAFT RP CU 100 – Hydraulic Press

Key Engineering Features

المزايا الهندسية الرئيسية

• Pressing capacity: 100 t rated pressing force with 260 mm piston stroke.
• NC control: sets piston stroke, pressure, and holding time; up to 100 stored work cycles for repeatable production.
• Two-speed hydraulics: 30 mm/s approach / 6.4 mm/s pressing / 53 mm/s return — fast cycles with controlled pressing contact.
• Parallelism guarantee: lateral cylindrical guides on the upper table hold the plunger parallel to the work table across full stroke.
• Dual T-slot tables: upper and lower tables both equipped with T-slots for flexible upper-tool and lower-die mounting.
• Plunger plate: 700x400 mm plunger plate accepts dies and forming tools of varied footprints.
• Work table: 780 mm × 480 mm lower table at 875 mm working height; clear height up to 450 mm.
• Automation-ready: manual and automatic working modes; can be integrated into automated production lines.
• Electric drive: 400 V supply — sized for continuous production work.
• Machine footprint: 1600 mm × 1500 mm × 2200 mm; net weight 3400 kg — heavy floor base for stable production pressing.
• Hydraulic oil: not included with delivery; standard mineral hydraulic oil required for commissioning.

• قدرة الكبس: قوة كبس اسمية 100 t وسحبة مكبس 260 mm.
• تحكّم NC: يضبط سحبة المكبس والضغط وزمن التثبيت؛ حتى 100 دورة عمل مخزّنة لإنتاج متكرّر.
• هيدروليك بسرعتين: تقريب 30 mm/s / كبس 6.4 mm/s / رجوع 53 mm/s — دورات سريعة مع تلامس كبس محكوم.
• ضمان التوازي: مسارات أسطوانية جانبية على الطاولة العلوية تُبقي المكبس موازياً لطاولة العمل عبر كامل السحبة.
• طاولتان بمجاري T: الطاولتان العلوية والسفلية كلاهما بمجاري T لتركيب مرن للعُدد العلوية والقوالب السفلية.
• لوح المكبس: لوح مكبس 700x400 mm يقبل قوالب وعُدد تشكيل بأحجام متنوّعة.
• طاولة العمل: طاولة سفلية 780 mm × 480 mm بارتفاع تشغيل 875 mm؛ الارتفاع الحرّ حتى 450 mm.
• جاهز للأتمتة: أوضاع تشغيل يدوية وتلقائية؛ يمكن دمجه في خطوط الإنتاج المؤتمتة.
• دفع كهربائي: تغذية 400 V — مصمّم لأعمال الإنتاج المستمر.
• أبعاد الماكينة: 1600 mm × 1500 mm × 2200 mm ووزن صافٍ 3400 kg — قاعدة أرضية ثقيلة لكبس إنتاجي ثابت.
• الزيت الهيدروليكي: غير مضمّن في التسليم؛ يلزم زيت هيدروليكي معدني قياسي عند التشغيل الأوّل.

Operations Supported

العمليات المدعومة

• Embossing: controlled embossing on sheet stock with programmable holding time.
• Deep drawing: deep-drawing cycles on cups and shells with controlled pressing pressure.
• Punching: clean punching on sheet and plate at production speeds.
• Integrated production: sequential work in automated production lines using stored cycle programs.

• النقش: نقش محكوم على الصفائح مع زمن تثبيت قابل للبرمجة.
• السحب العميق: دورات سحب عميق على الأكواب والأصداف بضغط كبس محكوم.
• التخريم: تخريم نظيف على الصفائح والألواح بسرعات إنتاجية.
• إنتاج مدمج: عمل تتابعي في خطوط إنتاج مؤتمتة باستخدام برامج دورات مخزّنة.

Operator Safety & Build Quality

سلامة المشغّل وجودة التصنيع

• Front light barriers: two side guards equipped with light barriers at the front — pressing stops if the operator crosses the plane.
• NC pressure limits: programmable pressure limits prevent exceeding the 100 t rated force on any stored cycle.
• Foot-pedal operation: pedal actuation keeps both operator hands on the workpiece during setup.
• Guaranteed parallelism: lateral cylindrical guides on the upper table prevent side loading — protects tools and improves part quality.
• Heavy welded base: massive welded C-frame base absorbs cylinder reaction under sustained production load.
• Made in Europe: quality manufactured in Europe.

• حواجز ضوئية أمامية: حاجزان جانبيان مزوّدان بحواجز ضوئية أمامية — يتوقف الكبس إذا اجتاز المشغّل المستوى.
• حدود ضغط NC: حدود ضغط قابلة للبرمجة تمنع تجاوز قوة الكبس الاسمية 100 t في أي دورة مخزّنة.
• تشغيل ببدّالة قدم: تشغيل بالبدّالة يبقي يدي المشغّل على القطعة أثناء الضبط.
• ضمان التوازي: مسارات أسطوانية جانبية على الطاولة العلوية تمنع التحميل الجانبي — تحمي العُدد وتحسّن جودة القطعة.
• قاعدة ملحومة ثقيلة: قاعدة إطار C ملحومة ضخمة تمتصّ رد فعل الأسطوانة تحت حمل الإنتاج المستمر.
• صناعة أوروبية: جودة تصنيع أوروبية.
