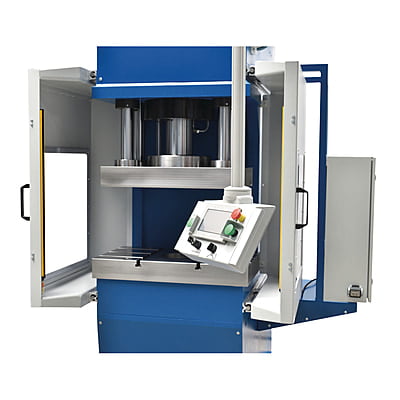

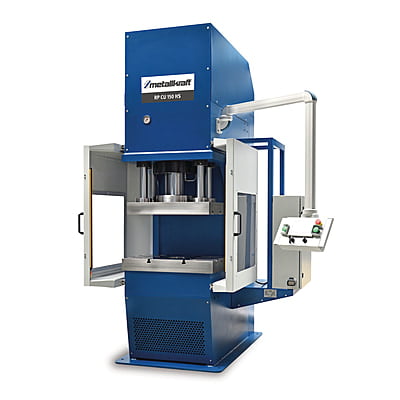

METALLKRAFT RP CU 150 HS – Hydraulic Press

Key Engineering Features

المزايا الهندسية الرئيسية

• Pressing capacity: 150 t rated pressing force with 400 mm piston stroke — extended stroke over the standard RP CU.
• High-speed hydraulics: 73 mm/s approach / 4.7 mm/s pressing / 110 mm/s return — fast cycles for high-volume production.
• NC pressure regulation: pressure set and stored via NC control — no manual knob adjustment between cycles.
• NC control: sets piston stroke, pressure, and holding time; up to 100 stored work cycles for repeatable production.
• Swivel-mounted HMI: HMI control panel swivels to keep the display in view across different operator positions.
• Parallelism guarantee: lateral cylindrical guides on the upper table hold the plunger parallel to the work table across full stroke.
• Dual T-slot tables: upper and lower tables both equipped with T-slots for flexible upper-tool and lower-die mounting.
• Plunger plate: 720x460 mm plunger plate accepts dies and forming tools of varied footprints.
• Work table: 850 mm × 600 mm lower table at 875 mm working height; clear height up to 600 mm.
• Automation-ready: manual and automatic working modes; can be integrated into automated production lines.
• Machine footprint: 2000 mm × 1800 mm × 2750 mm; net weight 5100 kg — heavy floor base for stable high-speed pressing.
• Hydraulic oil: not included with delivery; standard mineral hydraulic oil required for commissioning.

• قدرة الكبس: قوة كبس اسمية 150 t وسحبة مكبس 400 mm — سحبة موسّعة مقارنة بموديل RP CU القياسي.
• هيدروليك عالي السرعة: تقريب 73 mm/s / كبس 4.7 mm/s / رجوع 110 mm/s — دورات سريعة لإنتاج بكميّات كبيرة.
• تنظيم الضغط بـ NC: الضغط يُضبط ويُخزّن عبر تحكّم NC — دون الحاجة لضبط المقبض اليدوي بين الدورات.
• تحكّم NC: يضبط سحبة المكبس والضغط وزمن التثبيت؛ حتى 100 دورة عمل مخزّنة لإنتاج متكرّر.
• شاشة HMI قابلة للدوران: لوحة تحكّم HMI تدور لإبقاء الشاشة أمام المشغّل عبر مواقع تشغيل مختلفة.
• ضمان التوازي: مسارات أسطوانية جانبية على الطاولة العلوية تُبقي المكبس موازياً لطاولة العمل عبر كامل السحبة.
• طاولتان بمجاري T: الطاولتان العلوية والسفلية كلاهما بمجاري T لتركيب مرن للعُدد العلوية والقوالب السفلية.
• لوح المكبس: لوح مكبس 720x460 mm يقبل قوالب وعُدد تشكيل بأحجام متنوّعة.
• طاولة العمل: طاولة سفلية 850 mm × 600 mm بارتفاع تشغيل 875 mm؛ الارتفاع الحرّ حتى 600 mm.
• جاهز للأتمتة: أوضاع تشغيل يدوية وتلقائية؛ يمكن دمجه في خطوط الإنتاج المؤتمتة.
• أبعاد الماكينة: 2000 mm × 1800 mm × 2750 mm ووزن صافٍ 5100 kg — قاعدة أرضية ثقيلة لكبس ثابت عالي السرعة.
• الزيت الهيدروليكي: غير مضمّن في التسليم؛ يلزم زيت هيدروليكي معدني قياسي عند التشغيل الأوّل.

Operations Supported

العمليات المدعومة

• High-volume embossing: embossing at production tempo with programmable holding time.
• Deep drawing: deep-drawing cycles at higher throughput than the standard RP CU.
• High-speed punching: clean punching on sheet and plate at production rates.
• Integrated production: sequential work in automated production lines using stored cycle programs.

• نقش بكميّات كبيرة: نقش بإيقاع إنتاجي مع زمن تثبيت قابل للبرمجة.
• السحب العميق: دورات سحب عميق بإنتاجية أعلى من موديل RP CU القياسي.
• التخريم عالي السرعة: تخريم نظيف على الصفائح والألواح بمعدّلات إنتاجية.
• إنتاج مدمج: عمل تتابعي في خطوط إنتاج مؤتمتة باستخدام برامج دورات مخزّنة.

Operator Safety & Build Quality

سلامة المشغّل وجودة التصنيع

• Front light barriers: two side guards equipped with light barriers at the front — pressing stops if the operator crosses the plane.
• NC pressure regulation: programmable pressure limits prevent exceeding the 150 t rated force on any stored cycle.
• Swivel HMI in operator view: swivel-mounted HMI keeps status and cycle parameters visible from setup and operating positions.
• Guaranteed parallelism: lateral cylindrical guides on the upper table prevent side loading — protects tools and improves part quality at speed.
• Heavy welded base: massive welded C-frame base absorbs cylinder reaction under sustained high-speed production load.
• Made in Europe: quality manufactured in Europe.

• حواجز ضوئية أمامية: حاجزان جانبيان مزوّدان بحواجز ضوئية أمامية — يتوقف الكبس إذا اجتاز المشغّل المستوى.
• تنظيم ضغط NC: حدود ضغط قابلة للبرمجة تمنع تجاوز قوة الكبس الاسمية 150 t في أي دورة مخزّنة.
• شاشة HMI أمام المشغّل: شاشة HMI قابلة للدوران تُبقي الحالة وبارامترات الدورة مرئية من مواقع الضبط والتشغيل.
• ضمان التوازي: مسارات أسطوانية جانبية على الطاولة العلوية تمنع التحميل الجانبي — تحمي العُدد وتحسّن جودة القطعة عند السرعة العالية.
• قاعدة ملحومة ثقيلة: قاعدة إطار C ملحومة ضخمة تمتصّ رد فعل الأسطوانة تحت حمل الإنتاج المستمر عالي السرعة.
• صناعة أوروبية: جودة تصنيع أوروبية.
