METALLKRAFT RP U 1020-100 – Hydraulic Frame Press

Key Engineering Features

المزايا الهندسية الرئيسية

• Pressing capacity: 100 t rated pressing force with 300 mm piston stroke.
• Two-speed hydraulics: 9 mm/s approach / 5 mm/s pressing / 10 mm/s return — productive cycles with controlled contact.
• Tool flexibility: operator-equipped with bending, pressing, embossing, straightening, or cutting tools — one platform, many jobs.

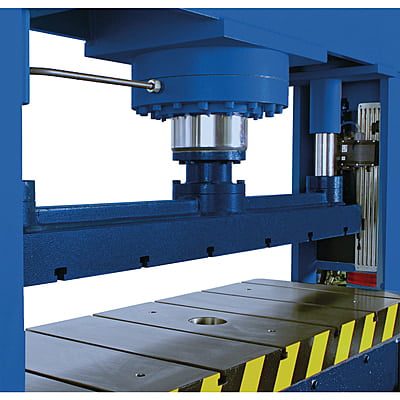

• Double-guided upper beam: upper beam guided at two points to hold the plunger parallel across the working width.
• Large T-slot table: 1020 mm × 500 mm support table with T-slots and a 100 mm central bore for punching-waste clearance.
• T-slot plunger plate: plunger equipped with T-slots for flexible upper-tool mounting.
• Height-adjustable work table: table height adjustment with 190 mm hole spacing accommodates workpieces from 325 mm to 680 mm installation height.

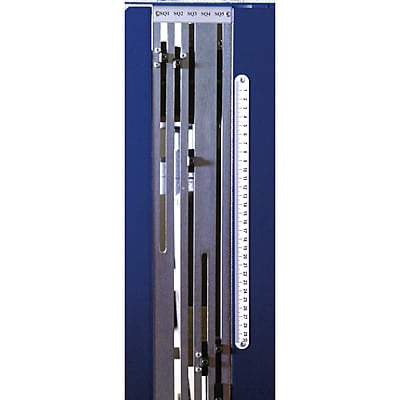

• Infinite end-position control: upper and lower piston end positions and rapid-to-press switch-over infinitely adjustable via cams.
• Infinite pressure control: pressure continuously adjustable with an analogue pressure gauge for feedback.
• Electric drive: 7.5 kW motor pump — sustained pressing without manual pumping.
• Machine footprint: 2110 mm × 1000 mm × 2275 mm; net weight 1900 kg — heavy floor base for stable pressing under load.

• قدرة الكبس: قوة كبس اسمية 100 t وسحبة مكبس 300 mm.
• هيدروليك بسرعتين: تقريب 9 mm/s / كبس 5 mm/s / رجوع 10 mm/s — دورات إنتاجية مع تلامس محكوم.
• مرونة العُدد: يجهّزها المشغّل بعُدد الثني، الكبس، النقش، التقويم أو القطع — قاعدة واحدة لأعمال متعدّدة.
• شعاع علوي بمسارَي توجيه: الشعاع العلوي موجَّه من نقطتين لإبقاء المكبس موازياً عبر عرض العمل.
• طاولة كبيرة بمجاري T: طاولة دعم 1020 mm × 500 mm بمجاري T وثقب مركزي 100 mm لتمرير مخلّفات التخريم.
• لوح مكبس بمجاري T: المكبس مزوّد بمجاري T لتركيب مرن للعُدد العلوية.
• طاولة عمل قابلة للتعديل رأسياً: تعديل ارتفاع الطاولة بتباعد ثقوب 190 mm يستوعب قطعاً من ارتفاع تركيب 325 mm حتى 680 mm.
• تحكّم لا متدرّج بالمواقع النهائية: المواقع النهائية العلوية والسفلية للمكبس ونقطة التحوّل من السرعة إلى الكبس قابلة للضبط اللا متدرّج بواسطة كاماة.
• تحكّم لا متدرّج بالضغط: الضغط قابل للتعديل بشكل مستمر مع مانومتر تناظري للقراءة.
• دفع كهربائي: مضخّة بمحرك 7.5 kW — كبس مستمر دون ضخّ يدوي.
• أبعاد الماكينة: 2110 mm × 1000 mm × 2275 mm ووزن صافٍ 1900 kg — قاعدة أرضية ثقيلة لكبس ثابت تحت الحمل.

Operations Supported

العمليات المدعومة

• Bending: controlled bending with operator-mounted V-dies or bending tools.
• Straightening: straightening bent axles, girders, and plates on the heavy support table.
• Embossing: controlled embossing cycles with operator-set pressure and holding.
• Cutting and shearing: cutting on plate or profile with mounted cutting tools.
• Pressing and assembly: pressing bearings and components into shafts and housings.

• الثني: ثني محكوم باستخدام قوالب V أو عُدد ثني يركّبها المشغّل.
• التقويم: تقويم الأعمدة والعوارض والألواح المنحنية على طاولة الدعم الثقيلة.
• النقش: دورات نقش محكومة بضغط وزمن تثبيت يضبطهما المشغّل.
• القطع والقصّ: القطع على الألواح أو المقاطع باستخدام عُدد قطع مركّبة.
• الكبس والتجميع: كبس الرولمانات والمكوّنات داخل الأعمدة والحاضنات.

Operator Safety & Build Quality

سلامة المشغّل وجودة التصنيع

• Two-hand operation: two-hand controls with foot pedal prevent single-hand actuation during a pressing cycle.
• Overload protection: pressure gauge with infinitely adjustable pressure control — operator sets a safe working pressure below the 100 t rated force.
• Cam-based end stops: adjustable cam end stops prevent overstroke on repeated cycles — protects tools and workpiece.
• Very heavy welded frame: welded steel frame absorbs the full cylinder reaction; low-flex construction for accurate parallel pressing.
• Double parallelism guides: double-guided upper beam prevents side loading of the plunger — protects tools and improves finish.

• تشغيل بيدَين: أزرار تشغيل بيدَين مع بدّالة قدم تمنع التشغيل بيد واحدة أثناء دورة الكبس.
• حماية من الحمل الزائد: مانومتر مع تحكّم ضغط لا متدرّج — يضبط المشغّل ضغط عمل آمن دون قوة الكبس الاسمية 100 t.
• حدود نهائية بنابض تحكم: حدود نهائية بنابض تحكم قابلة للضبط تمنع تجاوز السحبة في الدورات المتكرّرة — تحمي العُدد والقطعة.
• إطار ملحوم ثقيل جداً: إطار فولاذي ملحوم يمتصّ كامل رد فعل الأسطوانة؛ تصنيع قليل الانحناء لكبس متوازٍ ودقيق.
• توجيهان للتوازي: شعاع علوي بمسارَي توجيه يمنع التحميل الجانبي على المكبس — يحمي العُدد ويحسّن التشطيب.

Scope of Delivery

محتويات الطرد

• Machine delivered with oil filling

• الماكينة تُسلَّم مع تعبئة الزيت
