Key Engineering Features | المزايا الهندسية الرئيسية |

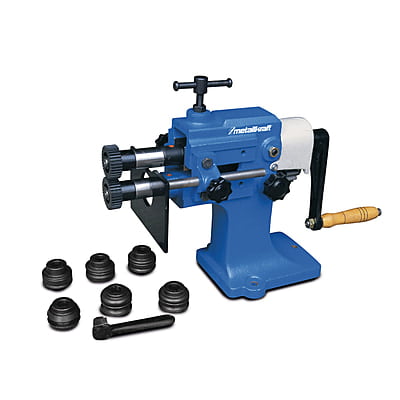

- Heavy cast iron construction: A 30 kg cast body absorbs forming loads without flexing — the bead depth stays constant along the whole edge.
- 110 roller length, 80 throat depth: Defines how far from the edge the machine can work — the practical limit on what you can form.
- Adjustable lower shafts: The lower shaft is set to the sheet gauge — a clean profile without crushing thin material.
- Infinitely adjustable stop plate: Sets the distance from the sheet edge with no fixed steps — every piece in a run comes out identical.
- Steel shafts: Hardened shafts hold the rollers true under load — no wandering profile over a long production run.

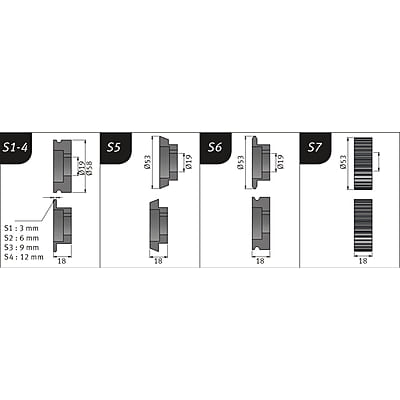

- Seven-piece standard castor set (S1–S7): Beading, swaging and stepping profiles supplied with the machine — productive from day one, no tooling to buy first.
- Hand crank operation: No power connection — deployable anywhere, and nothing electrical to maintain.
- Eight optional bending roller types (E1–E8, art. nos. 3880121–3880128): Extend the machine to further profiles as the work demands.
- Capacity 0.80 at 400 N/mm²: Rated on mild steel — state the material when ordering so the rollers suit it.
| - هيكل من الحديد المسبوك ثقيل: جسم مسبوك بوزن 30 يمتص أحمال التشكيل دون انحناء — يبقى عمق التشكيل ثابتاً على طول الحافة.
- طول أسطوانة التشكيل 110 وعمق العنق 80: يحدّدان مدى بُعد الماكينة عن الحافة أثناء العمل — وهو الحد العملي لما يمكن تشكيله.
- أعمدة سفلية قابلة للتعديل: يُضبط العمود السفلي على سُمك الصفيحة — شكل نظيف دون سحق المواد الرقيقة.
- صفيحة إيقاف قابلة للتعديل بلا تدريج: تضبط المسافة من حافة الصفيحة دون خطوات ثابتة — كل قطعة في الدفعة تخرج مطابقة.
- أعمدة فولاذية مقسّية: أعمدة مقسّاة تُبقي الأسطوانات مستقيمة تحت الحمل — دون انحراف في الشكل خلال دفعة إنتاج طويلة.
- مجموعة بكرات تشكيل قياسية (S1–S7): أشكال التشكيل والتخديد والتدريج تُورَّد مع الماكينة — إنتاجية من اليوم الأول دون شراء عدد أولاً.
- تشغيل بذراع يدوي: دون توصيل كهربائي — قابلة للتشغيل في أي مكان ولا مكوّنات كهربائية تحتاج صيانة.
- ثمانية أنواع اختيارية من أسطوانات التشكيل (E1–E8، أرقام 3880121–3880128): توسّع الماكينة إلى أشكال إضافية بحسب متطلبات العمل.
- قدرة 0.80 عند 400 نيوتن/ملم²: مُقيَّمة على الصلب الطري — يُرجى ذكر نوع المادة عند الطلب لتناسبها الأسطوانات.
|
Beading Operations | عمليات تشكيل الحواف |

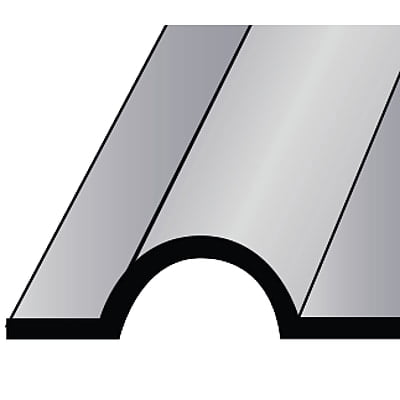

- Beads and swages: Rolls stiffening beads into flat sheet — a thin panel gains rigidity without added weight.
- Stepped and offset edges: Forms the step needed for two panels to lap flush.
- Closing and joining edges: Prepares edges for seaming on ducting and cylindrical work.
- Curved and straight work: The stop plate guides straight runs; curved edges are fed freehand against the rollers.
- Sheet up to 0.80: Mild steel at 400 N/mm²; thinner for harder material.
| - الحواف المقوّاة والمجاري: تدرفل حوافّ تقوية في الصفيحة المسطّحة — يكتسب اللوح الرقيق صلابة دون زيادة وزن.
- الحواف المدرّجة والمزاحة: تشكّل الدرجة اللازمة لتراكب لوحين بشكل مستوٍ.
- حواف الإغلاق والوصل: تُهيّئ الحواف للحياكة في مجاري التهوية والأعمال الأسطوانية.
- الأعمال المستقيمة والمنحنية: صفيحة الإيقاف توجّه المسارات المستقيمة، وتُغذّى الحواف المنحنية يدوياً بمحاذاة الأسطوانات.
- صفائح حتى 0.80: صلب طري عند 400 نيوتن/ملم²؛ وأرقّ للمواد الأصلب.
|
Operator Safety & Build Quality | سلامة المشغل وجودة التصنيع |
- Fully manual actuation: The rollers turn only while the operator turns the crank — no powered motion near the hands.
- Cast iron body: Mass keeps the machine planted on the bench under forming load.
- Special key supplied: Roller changes are done with the supplied key — no improvised tooling at the shaft.
- No electrics: Nothing to earth, no protection class, no motor service interval.
- Footprint 380 × 180 × 380, 30: Bench-mounted station.
| - تشغيل يدوي بالكامل: لا تدور الأسطوانات إلا أثناء إدارة المشغّل للذراع — لا حركة آلية قرب اليدين.
- جسم من الحديد المسبوك: الكتلة تُبقي الماكينة ثابتة على الطاولة تحت حمل التشكيل.
- مفتاح خاص مُورَّد: تغيير الأسطوانات يتم بالمفتاح المُورَّد — دون عدد مرتجلة عند العمود.
- لا مكوّنات كهربائية: لا تأريض ولا درجة حماية ولا فترات صيانة لمحرّك.
- أبعاد 380 × 180 × 380 ووزن 30: محطة تُثبَّت على طاولة عمل.
|
Scope of Delivery | محتويات الطرد |
- Standard castor set S1–S7
- Special key for removing and fitting the rollers
| - مجموعة بكرات تشكيل قياسية S1–S7
- مفتاح خاص لفكّ وتركيب الأسطوانات
|
Need help choosing? Our engineers will match the right beading machine to your sheet gauge, roller length and required bead profile — request a quote.
تحتاج مساعدة في الاختيار؟ مهندسونا يساعدونك في اختيار ماكينة تشكيل الحواف المناسبة لسُمك الصفيحة وطول أسطوانة التشكيل وشكل التشكيل المطلوب — اطلب عرض سعر.
