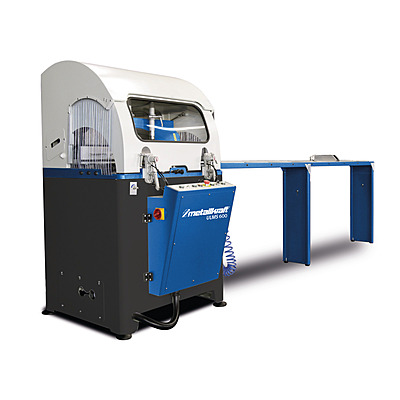

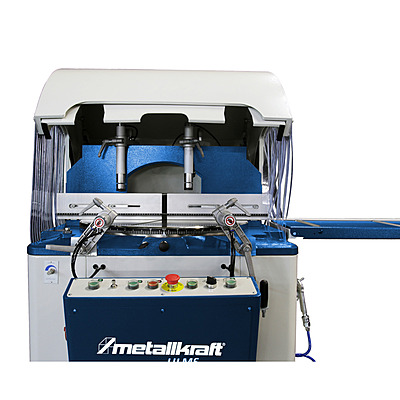

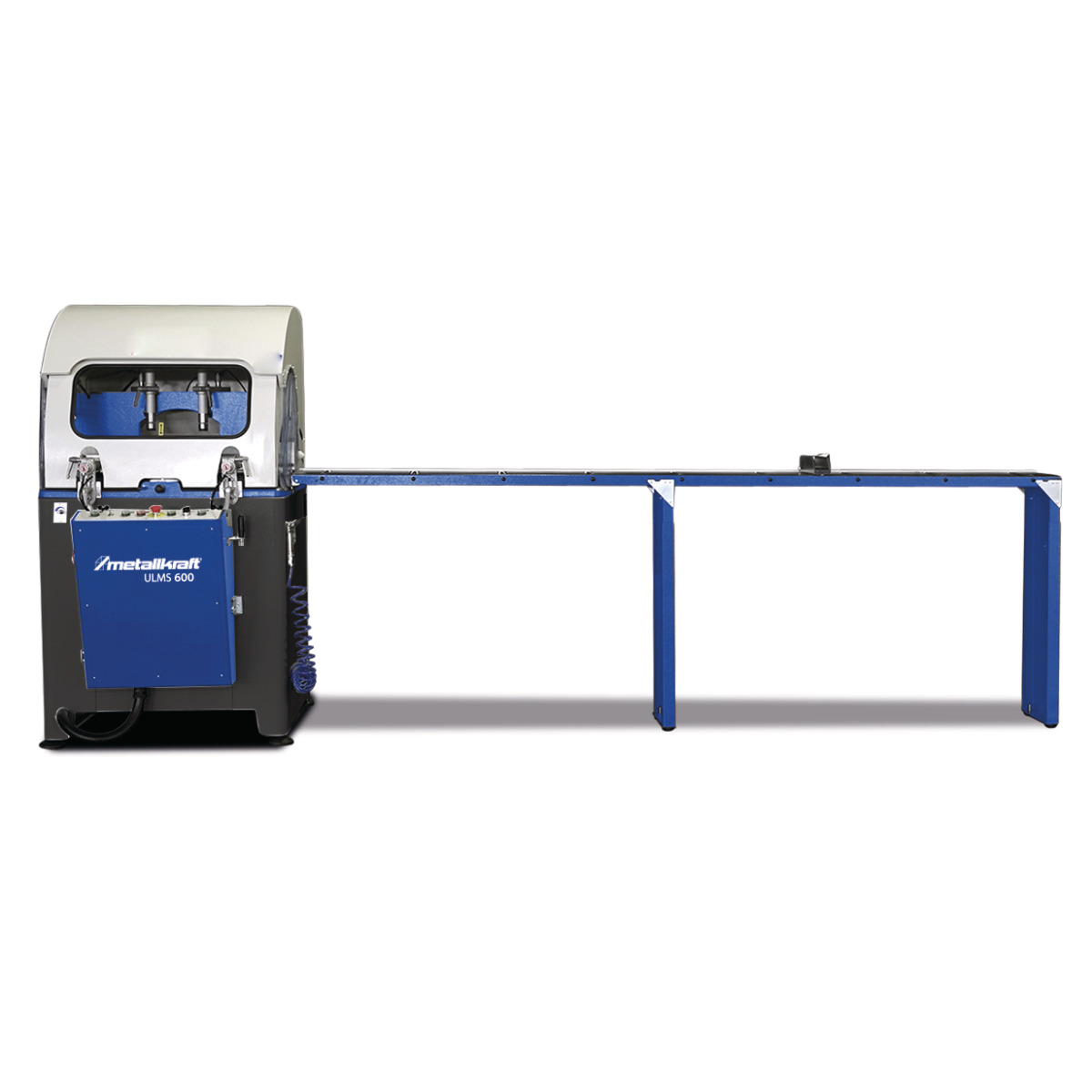

METALLKRAFT ULMS 600 – Underfloor Alloy Circular Saw

Key Engineering Features

المزايا الهندسية الرئيسية

• Cutting capacity 0°: 195 x 195 mm square solid material.
• Cutting capacity ±45°: 180 x 180 mm square solid material.

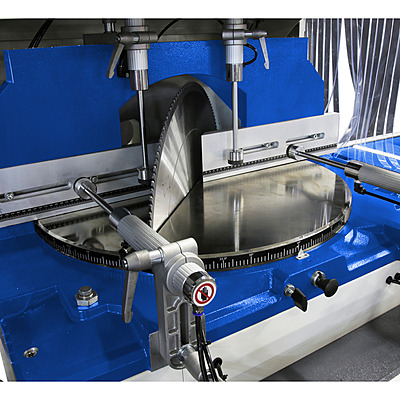

• Mitre stops: 11 preset angles (-67.5° / -45° / -30° / -22.5° / -15° / 0° / +15° / +22.5° / +30° / +45° / +67.5°) — covers all standard frame and curtain-wall angles.
• Underfloor mount: saw body installs flush with the work surface — natural ergonomic working height, no overhead arm swing.
• HW saw blade: Ø 600 mm hard-metal tipped blade for burr-free cuts in aluminium alloys (2 blades included).
• Blade speed: 2193 min¯¹.
• Coolant: integrated coolant tank with pneumatic cleaning gun.
• Electrical supply: 400 V / 50 Hz, 3.0 kW motor.
• Footprint & mass: 945 mm × 1230 mm × 1675 mm; net weight 331 kg.

• سعة القطع عند 0°: 195 x 195 mm مقطع مربع مصمت.
• سعة القطع عند ±45°: 180 x 180 mm مقطع مربع مصمت.
• محطات الزاوية: 11 زاوية مضبوطة مسبقًا (-67.5° / -45° / -30° / -22.5° / -15° / 0° / +15° / +22.5° / +30° / +45° / +67.5°) — تغطي كل زوايا الإطارات والواجهات القياسية.
• تركيب تحت الأرضية: يُثبَّت جسم المنشار مسطحًا مع سطح العمل — ارتفاع عمل طبيعي مريح دون تأرجح ذراع علوية.
• قرص HW: قرص قطر 600 mm بأطراف معدن صلد لقطع خالٍ من النتوءات في سبائك الألومنيوم (يشمل قرصين).
• سرعة القرص: 2193 min¯¹.
• التبريد: خزان تبريد مدمج مع مسدس تنظيف هوائي.
• التغذية الكهربائية: 400 V / 50 Hz، محرك 3.0 kW.
• الأبعاد والوزن: 945 mm × 1230 mm × 1675 mm؛ الوزن الصافي 331 kg.

Cutting Operations Supported

عمليات القطع المدعومة

• Straight cut-off (0°): aluminium extrusions, profiles and bars to precise lengths in a flush-mounted production station.
• Precision mitre cuts: 11 preset angles for all standard compound mitre joints in aluminium window, door and curtain-wall fabrication.
• High-volume production: underfloor design integrates into automated or semi-automated aluminium fabrication lines.

• القص المستقيم (0°): قطع بثق الألومنيوم والمقاطع بأطوال دقيقة من محطة إنتاج مسطحة.
• القطع المائل الدقيق: 11 زاوية محددة مسبقًا لجميع وصلات الزوايا المركبة في تصنيع نوافذ وأبواب وواجهات الألومنيوم.
• الإنتاج بحجم كبير: التصميم التحت-أرضي يتكامل مع خطوط تصنيع الألومنيوم الأوتوماتيكية أو نصف الأوتوماتيكية.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Flush-surface installation: eliminates trip hazard and allows natural working posture.
• Blade guard: full enclosure with controlled opening arc during the cut.
• Coolant integration: maintains blade temperature and cuts airborne aluminium dust.
• Pneumatic cleaning gun: clears swarf from the cutting zone between cuts.

• تركيب مسطح مع السطح: يلغي خطر التعثر ويتيح وضعية عمل طبيعية.
• واقٍ القرص: غطاء كامل مع قوس فتح متحكم به أثناء القطع.
• تكامل التبريد: يحافظ على درجة حرارة القرص ويقلل غبار الألومنيوم في الهواء.
• مسدس تنظيف هوائي: يُزيل الرايش من منطقة القطع بين الدورات.

Scope of Delivery

محتويات الطرد

• 2 x Saw blade 600 x 30 x 4 mm Z 144
• Operating tool
• Coolant tank
• Pneumatic gun and spiral hose

• قرص منشار 600 mm (معدن صلد) — 2 قطعة
• عُدة التشغيل
• خزان التبريد
• مسدس هوائي وخرطوم حلزوني
