METALLKRAFT WPP 160 HBK D 1500 – Hydraulic Workshop Press

Key Engineering Features

المزايا الهندسية الرئيسية

• Pressing capacity: 160 t rated pressing force with 400 mm piston stroke and 950 mm piston travel — extended travel over the standard HBK.
• Wide clear width: 1520 mm clear width — the D 1500 designation flags the extended working span for oversized workpieces.
• Two-speed operation: fast idle at 10 mm/s for approach; controlled pressing at 1.5 mm/s for precise contact and finish.

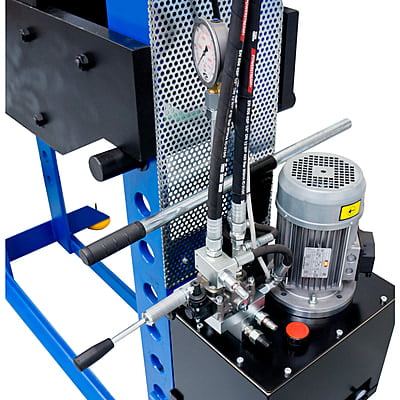

• Electric hydraulic drive: 1.5 kW / 400 V motor pump — sustained pressing without manual pumping between strokes.
• Both electric and manual modes: hydraulics work precisely in both electric drive and manual override for setup work.

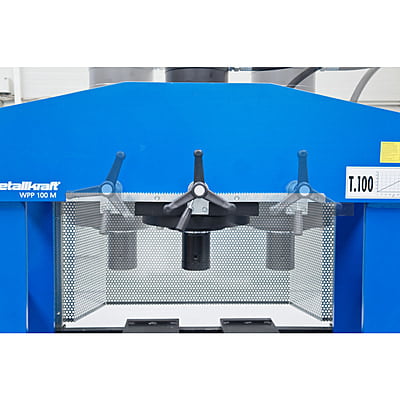

• Cylinder positioning: adjustment via toothed rack and handwheel — quick, repeatable positioning across the extended working width.
• Working envelope: 1020 mm maximum installation height accommodates demanding assemblies.

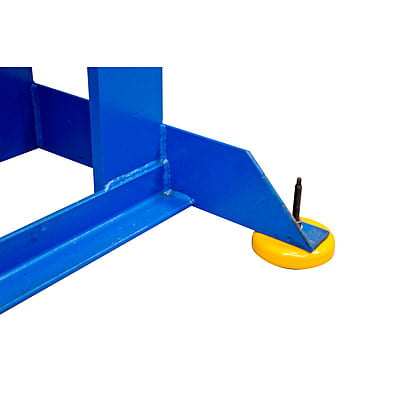

• Heavy welded frame: steel-profile welded frame absorbs full cylinder pressure force; improved base design for increased stability under the widened span.
• Pressure regulation: throttle-screw pressure regulation with side-mounted analogue gauge.

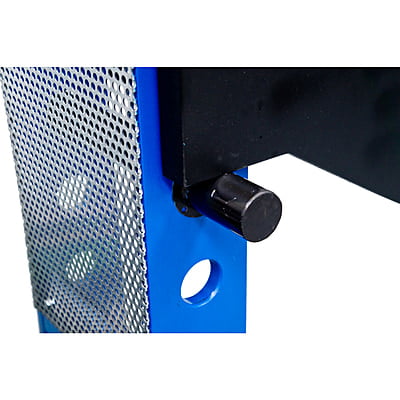

• Perforated frame grid: 300 mm deep perforation grid for stepwise height adjustment of the press table.
• Machine footprint: 2450 mm × 1000 mm × 2450 mm; net weight 2130 kg — heavy floor base for vibration-damped pressing.
• Hydraulic system: 30 l tank capacity, 30 l operating capacity.

• قدرة الكبس: قوة كبس اسمية 160 t وسحبة مكبس 400 mm وسحب رأسي 950 mm — سحب موسّع مقارنة بموديل HBK القياسي.
• عرض حرّ واسع: عرض حرّ 1520 mm — الإشارة D 1500 تدلّ على مسافة عمل موسّعة للقطع كبيرة الأبعاد.
• تشغيل بسرعتين: سرعة تقريب سريعة 10 mm/s؛ سرعة كبس محكومة 1.5 mm/s للتلامس الدقيق والتشطيب.
• دفع هيدروليكي كهربائي: مضخة بمحرك 1.5 kW / 400 V — كبس مستمر دون ضخّ يدوي بين الشوطات.
• وضعان: كهربائي ويدوي: يعمل النظام الهيدروليكي بدقّة في الوضع الكهربائي والتشغيل اليدوي لأعمال الضبط.
• تموضع الأسطوانة: تعديل بحُلقة مسنّنة وعجلة يدوية — تموضع سريع ومتكرّر عبر عرض العمل الموسّع.
• مجال العمل: ارتفاع تركيب أقصى 1020 mm يستوعب التجميعات الصعبة.
• إطار ملحوم ثقيل: إطار ملحوم من مقاطع فولاذية يمتصّ كامل قوة ضغط الأسطوانة؛ تصميم قاعدة محسّن يزيد الثبات على المسافة الموسّعة.
• ضبط الضغط: ضبط الضغط بمسمار خانق مع مانومتر تناظري جانبي.
• شبكة الإطار المثقّبة: شبكة تثقيب بعمق 300 mm لتعديل ارتفاع طاولة الكبس على درجات.
• أبعاد الماكينة: 2450 mm × 1000 mm × 2450 mm ووزن صافٍ 2130 kg — قاعدة أرضية ثقيلة لكبس مخمَّد الاهتزاز.
• النظام الهيدروليكي: سعة الخزان 30 l، سعة التشغيل 30 l.

Operations Supported

العمليات المدعومة

• Oversized bearing work: pressing bearings and components in and out of shafts that exceed the standard HBK clear width.
• Large-frame assembly: demanding straightening and assembly on oversized workpieces.
• Workpiece testing: controlled force application for load and weld sample testing on large parts.
• Training centre use: suitable for technical training environments requiring both manual and electric modes.

• أعمال الرولمانات كبيرة الحجم: كبس الرولمانات والمكوّنات داخل الأعمدة التي تتجاوز العرض الحرّ لموديل HBK القياسي وإخراجها.
• تجميع بأُطر كبيرة: أعمال تقويم وتجميع صعبة على قطع كبيرة الأبعاد.
• فحص القطعة: تطبيق قوة محكومة لاختبارات التحميل وعيّنات اللحام على قطع كبيرة.
• استخدام تدريبي: مناسب لبيئات التدريب الفني التي تحتاج الوضعين اليدوي والكهربائي.

Operator Safety & Build Quality

سلامة المشغّل وجودة التصنيع

• Overload protection: throttle-screw pressure regulation prevents exceeding the 160 t rated force.
• Reinforced base stability: improved base design keeps the machine stable under the widened working span.
• Heavy welded construction: steel-profile welded frame absorbs full cylinder reaction — rigid, low-flex frame.
• Precise European hydraulics: European-built hydraulics for repeatable pressure control in both electric and manual modes.
• Made in Europe: quality manufactured in Europe.

• حماية من الحمل الزائد: ضبط الضغط بمسمار خانق يمنع تجاوز قوة الكبس الاسمية 160 t.
• ثبات قاعدة معزّز: تصميم قاعدة محسّن يُبقي الماكينة ثابتة تحت مسافة العمل الموسّعة.
• تصنيع ملحوم ثقيل: إطار ملحوم من مقاطع فولاذية يمتصّ كامل رد فعل الأسطوانة — إطار صلب قليل الانحناء.
• هيدروليك أوروبي دقيق: مكوّنات هيدروليكية أوروبية لتحكّم متكرّر بالضغط في الوضعين الكهربائي واليدوي.
• صناعة أوروبية: جودة تصنيع أوروبية.

Scope of Delivery

محتويات الطرد

• Hydraulic oil included with delivery

• زيت هيدروليكي مضمّن في التسليم
