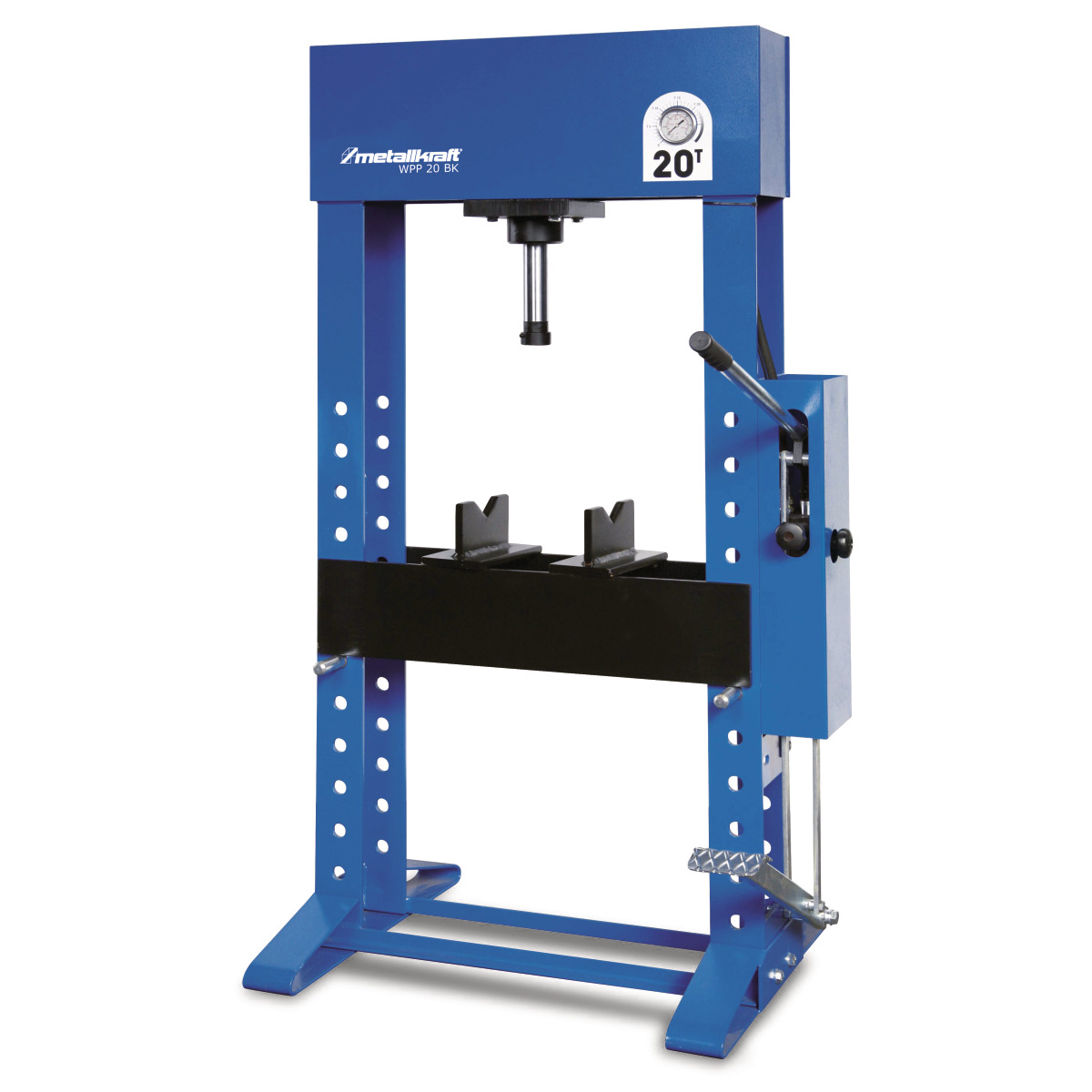

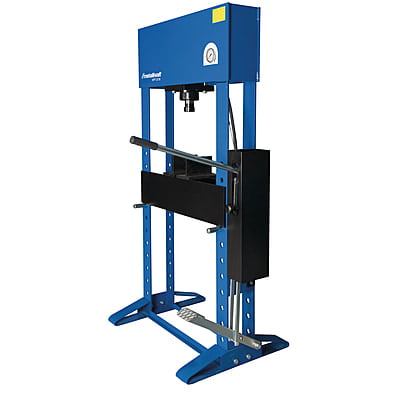

METALLKRAFT WPP 20 BK – Hydraulic Workshop Press

Key Engineering Features

المزايا الهندسية الرئيسية

• Pressing capacity: 20 t rated pressing force with 160 mm piston stroke and 5 t maximum load on prism jaw.
• Hand and foot pump: pressure built by hand lever or foot pedal — foot pump keeps both operator hands free to fix the workpiece.

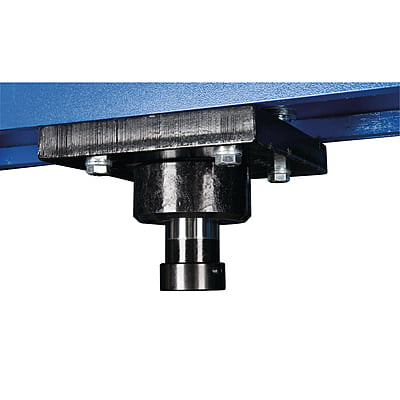

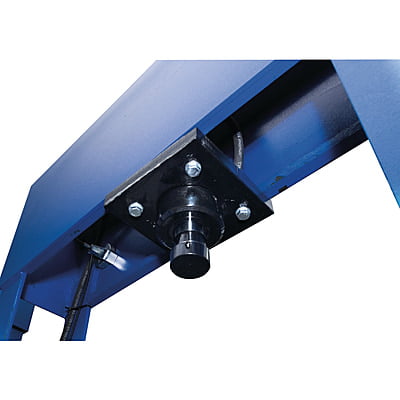

• Movable cylinder: cylinder repositions across the working width to align with off-centre workpieces.
• Piston travel: 450 mm of vertical piston movement for long-reach pressing on tall assemblies.
• Working envelope: 690 mm clear width and 950 mm maximum installation height accommodate large assemblies and long shafts.
• European hydraulics: reliable European-built hydraulic system for repeatable pressure control.
• Automatic piston return: piston retracts automatically after pressure release for faster cycle times.

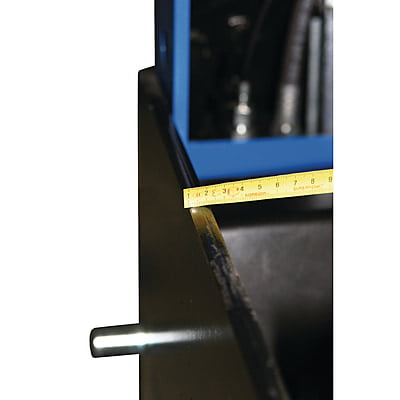

• Perforated frame: robust welded frame with 180 mm deep perforation grid for stepwise press table height adjustment.
• Machine footprint: 1010 mm × 650 mm × 1750 mm; net weight 210 kg — floor-standing, no bolting required for stability.

• قدرة الكبس: قوة كبس اسمية 20 t وسحبة مكبس 160 mm وحمل أقصى على الفكوك 5 t.
• مضخّة يد ومضخّة قدم: يُبنى الضغط بذراع يدوي أو بدّالة قدم — تبقى يدا المشغّل حرّتين لتثبيت القطعة.
• أسطوانة متحرّكة: يمكن نقل الأسطوانة عبر عرض العمل لمحاذاة القطع اللامركزية.
• سحب المكبس الرأسي: حركة رأسية 450 mm للكبس ذي المدى الطويل على التجميعات العالية.
• مجال العمل: عرض حرّ 690 mm وارتفاع تركيب أقصى 950 mm يستوعبان التجميعات الكبيرة والأعمدة الطويلة.
• هيدروليك أوروبي: نظام هيدروليكي أوروبي موثوق لتحكّم متكرّر بالضغط.
• عودة تلقائية للمكبس: يرتدّ المكبس تلقائياً بعد تحرير الضغط لأزمنة دورة أقل.
• إطار مثقّب: هيكل ملحوم قوي بشبكة تثقيب بعمق 180 mm لتعديل ارتفاع طاولة الكبس على درجات.
• أبعاد الماكينة: 1010 mm × 650 mm × 1750 mm ووزن صافٍ 210 kg — يقف حرّاً دون الحاجة لتثبيت بالأرض.

Operations Supported

العمليات المدعومة

• Bearing extraction and installation: pressing bearings, bushings, and bolts in and out of shafts and housings.
• Straightening work: correcting bent axles, girders, and shafts.
• Crimping and forming: general pressing and squeezing work on medium components.
• Load and weld sample testing: controlled force application for shop-floor quality checks.
• Flat-material work: using optional perforated plates (accessory) for pressing on flat stock.

• خلع وتركيب الرولمانات: كبس الرولمانات والجلب والمسامير داخل الأعمدة والحاضنات وإخراجها منها.
• أعمال التقويم: تقويم الأعمدة والعوارض والمحاور المنحنية.
• التقفيل والتشكيل: أعمال الكبس والضغط العامة على القطع المتوسّطة.
• اختبارات التحميل واللحام: تطبيق قوة محكومة لفحوصات الجودة داخل الورشة.
• أعمال المواد المسطّحة: باستخدام ألواح مثقّبة (كماليات) لكبس المواد المسطحة.

Operator Safety & Build Quality

سلامة المشغّل وجودة التصنيع

• Overload protection: hydraulic safety valve prevents exceeding the 20 t rated force.
• Hands-free foot pump: foot-pedal actuation keeps both operator hands on the workpiece — reduces slip risk during setup.
• Sturdy welded construction: stable welded steel frame absorbs cylinder reaction forces during pressing.
• Precise European hydraulics: European-built hydraulics for repeatable pressure control across the range.
• Made in Europe: quality manufactured in Europe.

• حماية من الحمل الزائد: صمّام أمان هيدروليكي يمنع تجاوز قوة الكبس الاسمية 20 t.
• مضخّة قدم لتحرير اليدين: تشغيل بالبدّالة يبقي يدي المشغّل على القطعة — يقلّل خطر الانزلاق أثناء التثبيت.
• تصنيع ملحوم قوي: هيكل فولاذي ملحوم ثابت يمتصّ ردود الأفعال الهيدروليكية أثناء الكبس.
• هيدروليك أوروبي دقيق: مكوّنات هيدروليكية أوروبية لضغط متكرّر عبر مجال العمل.
• صناعة أوروبية: جودة تصنيع أوروبية.

Scope of Delivery

محتويات الطرد

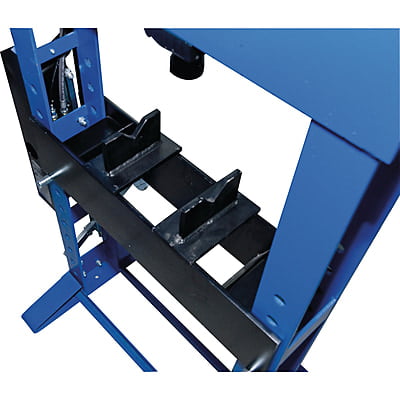

• Two-piece prism set for inserting round material
• Hand and foot lever

• طقم مواشير من قطعتين لإدخال المواد الأسطوانية
• ذراع يدوي وبدّالة قدم
