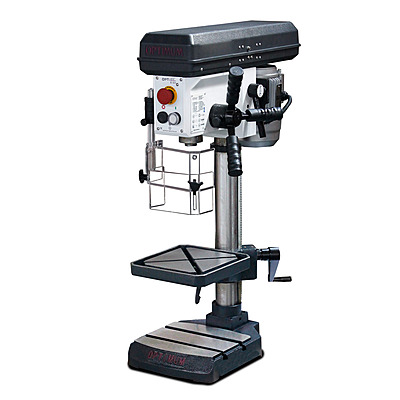

OPTIMUM OPTIdrill B 16H – Bench Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 13 mm maximum / 11 mm continuous.

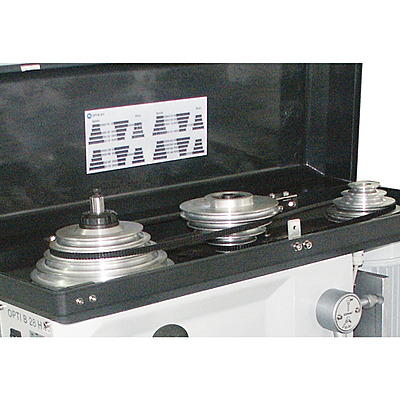

• V-belt drive: 5 mechanical speeds (450 - 3500 RPM) selectable via quick-clamping V-belt mechanism.
• Drive motor: 0.55 kW spindle motor output.
• Spindle & quill: MT 2 Morse taper; quill stroke 65 mm.
• Drilling table: 230 mm × 245 mm, 12 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 60 mm for stability and vibration absorption.
• Machine base: 200 mm × 240 mm, T-slots 12 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 130 mm; spindle-to-base max 495 mm.
• Electrical supply: 400 V / 50 Hz three-phase, ready for standard workshop power.
• Footprint & mass: 549 mm × 300 mm × 848 mm; net weight 54 kg.

• قدرة الثقب (S235JR): 13 مم كحد أقصى / 11 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 5 سرعات ميكانيكية (450 - 3500 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 0.55 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 2؛ سحبة غلاف عامود الدوران 65 مم.
• طاولة الثقب: 230 مم × 245 مم، مجاري T بقياس 12 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 60 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 200 مم × 240 مم، مجاري T بقياس 12 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 130 مم؛ عامود الدوران-إلى-القاعدة حتى 495 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 549 مم × 300 مم × 848 مم؛ الوزن الصافي 54 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: separate emergency-stop impact switch; V-belt cover with safety interlock; height-adjustable safety screen/guard with interlock switch.
• Precision build: guaranteed spindle runout under 0.015 mm; precision ball bearings on spindle; industrial-grade motor; Premium GATES quality toothed V-belt for maximum power transmission.
• Operator features: digital depth gauge with stop; one-piece die-cast aluminum quill lever with softgrip; coolant collection channel around the table; quick-clamping V-belt tensioner; swing-away drilling table for tall workpieces.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ غطاء قشاط مع مفتاح أمان؛ حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.015 مم؛ حوامل كروية دقيقة لعامود الدوران؛ محرك صناعي.
• وسائل راحة المشغل: مقياس عمق رقمي مع مصد توقف؛ ذراع غلاف ألومنيوم مصبوب بمقبض ناعم؛ مجرى تجميع سائل التبريد حول الطاولة؛ أداة شد سريع للقشاط؛ طاولة ثقب قابلة للإزاحة للقطع الطويلة.

Scope of Delivery

محتويات الطرد

• Keyless chuck (1 - 13 mm)
• Morse taper MK2 / B16
• T-nuts

• ظرف ثقب ذاتي القفل (1 - 13 مم)
• حاضنة موس MK2/B16
• صواميل مجاري T
