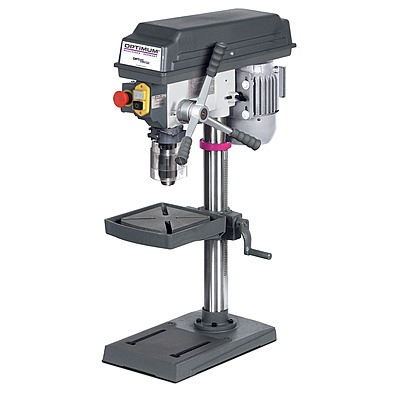

The OPTIMUM OPTIdrill B 17PRO basic is a precision benchtop drilling machine engineered for light industrial workshops, maintenance departments, professional craftsmen, and technical training centers. With guaranteed spindle concentricity under 0.02 mm, a V-belt drive across 5 mechanical speeds (680–2700 RPM), and a 15.5 mm drilling capacity in S235JR steel, it delivers accurate, repeatable performance for precision metalworking, automotive repair, and toolmaking.
مثقاب طاولة معدني دقيق مصمم لورش الصناعة الخفيفة وأقسام الصيانة والحرفيين المحترفين ومراكز التدريب التقني. مع دقة تمركز مضمونة أقل من 0.02 مم لعامود الدوران، ونظام تشغيل بقشاط (V-belt) عبر 5 سرعات ميكانيكية (680–2700 RPM)، وقدرة ثقب 15.5 مم في الفولاذ S235JR، يوفر أداءً دقيقاً ومتكرراً لمعالجة المعادن الدقيقة، إصلاح السيارات، وصناعة العدد.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Precision performance: Spindle concentricity guaranteed under 0.02 mm, measured in the drill quill.
- Drilling capacity (S235JR): 15.5 mm maximum / 12 mm continuous.

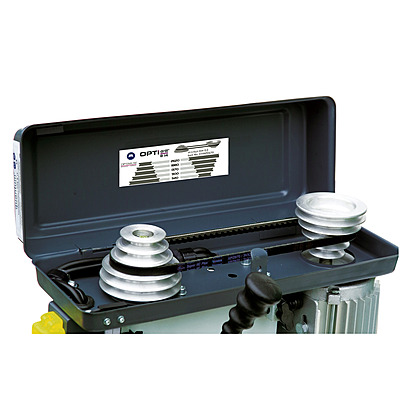

- V-belt drive: 5 mechanical speeds (680–2700 RPM) selectable via quick-clamping V-belt mechanism.
- Spindle & bearings: Drill spindle mounted on precision ball bearings for smooth, vibration-free operation.

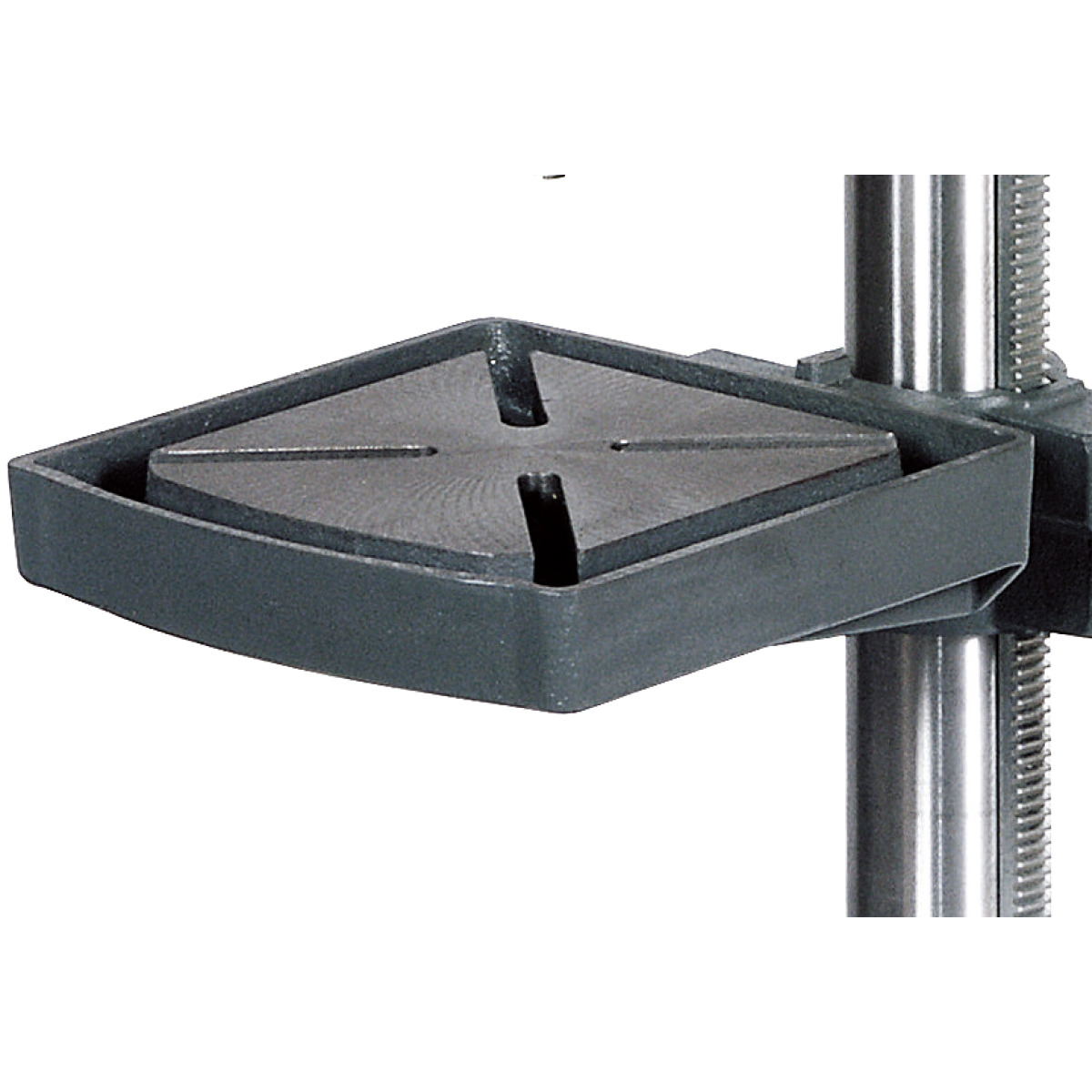

- Drilling table: Precisely machined table (235 × 220 mm) with diagonal 12 mm T-slots and integrated cooling water channel.
- Premium chuck: Quick-clamping chuck delivered as standard.

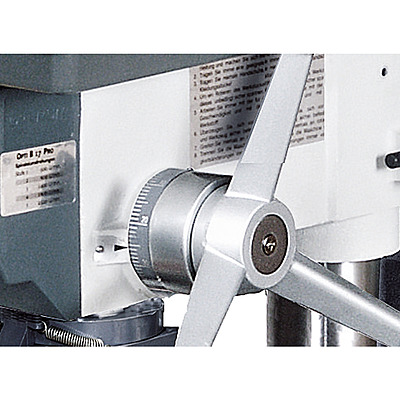

- Operator safety: V-belt cover with safety switch, separate emergency-stop impact switch, drilling depth measurement scale.
- Quill control: Single-piece pressure-cast aluminium quill lever with Softgrip handles for fatigue-free use.
- Electrical supply: 230 V / 50 Hz single-phase, ready for standard workshop power.
- Footprint & mass: 565 × 275 × 840 mm; net weight 36.5 kg.
- الأداء الدقيق: دقة تمركز عامود الدوران مضمونة أقل من 0.02 مم، مقاسة عند غلاف عامود الدوران.
- قدرة الثقب (S235JR): 15.5 مم كحد أقصى / 12 مم تشغيل مستمر.
- نظام التشغيل بقشاط (V-belt): 5 سرعات ميكانيكية (680–2700 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
- عامود الدوران والمحامل: عامود الدوران مركّب على محامل كروية دقيقة لتشغيل سلس وخالٍ من الاهتزاز.
- طاولة الثقب: طاولة دقيقة التصنيع (235 × 220 مم) مع مجاري T مائلة 12 مم وقناة مدمجة لسائل التبريد.
- ظرف ثقب عالي الجودة: ظرف ثقب ذاتي القفل ضمن التسليم الأساسي.
- سلامة المُشغِّل: غطاء قشاط بمفتاح أمان، مفتاح توقف طارئ منفصل، مقياس عمق الثقب.
- التحكم بغلاف عامود الدوران: ذراع غلاف عامود الدوران من ألمنيوم مصبوب بالضغط مع مقابض Softgrip للاستخدام المريح.
- التغذية الكهربائية: 230 V / 50 Hz أحادي الطور، جاهز للتشغيل بالكهرباء القياسية للورشة.
- الأبعاد والوزن: 565 × 275 × 840 مم؛ الوزن الصافي 36.5 كجم.
Scope of Delivery
محتويات الطرد
- Quick-action drill chuck 1–15.5 mm
- Morse taper MT 2 / B 16
- T-slot nuts
- ظرف ثقب ذاتي القفل 1–15.5 مم
- حاضنة موس MT 2 / B 16
- صواميل مجاري T
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.565 mm
- Width/depth (product) approx.275 mm
- Height (product) approx.840 mm
- Net weight approx.36.5 kg
Drilling performance
- Drilling performance steel (S235JR)15.5 mm
- Continuous drilling performance steel (S235JR)12 mm
Drilling table
- Workspace length235 mm
- Workspace width220 mm
- T-groove typediagonal
- T-groove size12 mm
- Max. distance spindle - drilling table325 mm
Speed range
- Speed range680 - 2700 min¯¹
- Number of gears5
Electrical Data
- Supply voltage230 V
- Mains frequency50 Hz
Machine base
- Max. distance spindle - machine base530 mm
- Machine base workspace length170 mm
- Machine base workspace width180 mm
- Machine base T-groove size14 mm
- Machine base T-groove number2
- Machine base T-groove spacing148 mm
- Machine base length210 mm
- Machine base width215 mm
Spindle & Tool Holder
- Quill stroke65 mm
- Spindle taperMT 2
- Reach152 mm
Motor(s)
- Spindle motor drive output0.49 kW
