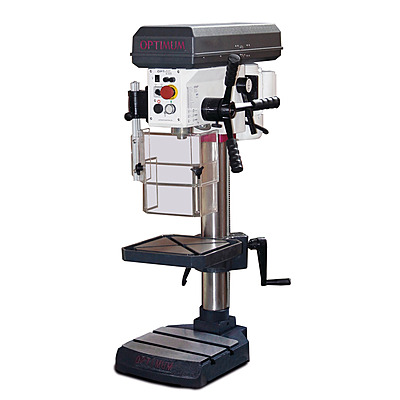

OPTIMUM OPTIdrill B 24H (230V) – Bench Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 24 mm maximum / 20 mm continuous.

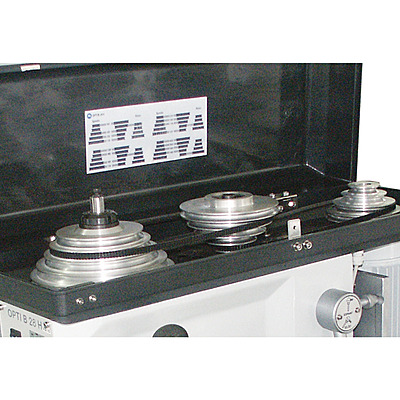

• V-belt drive: 7 mechanical speeds (350 - 4000 RPM) selectable via quick-clamping V-belt mechanism.
• Drive motor: 0.85 kW spindle motor output.
• Spindle & quill: MT 2 Morse taper; quill stroke 85 mm.
• Drilling table: 280 mm × 300 mm, 14 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 80 mm for stability and vibration absorption.
• Machine base: 280 mm × 260 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 165 mm; spindle-to-base max 590 mm.
• Electrical supply: 230 V / 50 Hz single-phase, suitable for standard mains supply.
• Footprint & mass: 665 mm × 434 mm × 998 mm; net weight 92 kg.

• قدرة الثقب (S235JR): 24 مم كحد أقصى / 20 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 7 سرعات ميكانيكية (350 - 4000 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 0.85 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 2؛ سحبة غلاف عامود الدوران 85 مم.
• طاولة الثقب: 280 مم × 300 مم، مجاري T بقياس 14 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 80 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 280 مم × 260 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 165 مم؛ عامود الدوران-إلى-القاعدة حتى 590 مم.
• التغذية الكهربائية: 230 V / 50 Hz تغذية أحادية الفاز، مناسب للتغذية الكهربائية القياسية.
• الأبعاد والوزن: 665 مم × 434 مم × 998 مم؛ الوزن الصافي 92 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: separate emergency-stop impact switch; V-belt cover with safety interlock; height-adjustable safety screen/guard with interlock switch.
• Precision build: guaranteed spindle runout under 0.015 mm; precision ball bearings on spindle; industrial-grade motor.
• Operator features: digital depth gauge with stop; one-piece die-cast aluminum quill lever with softgrip; integrated machine work light; coolant collection channel around the table; quick-clamping V-belt tensioner; swing-away drilling table for tall workpieces.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ غطاء قشاط مع مفتاح أمان؛ حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.015 مم؛ حوامل كروية دقيقة لعامود الدوران؛ محرك صناعي.
• وسائل راحة المشغل: مقياس عمق رقمي مع مصد توقف؛ ذراع غلاف ألومنيوم مصبوب بمقبض ناعم؛ إضاءة عمل مدمجة؛ مجرى تجميع سائل التبريد حول الطاولة؛ أداة شد سريع للقشاط؛ طاولة ثقب قابلة للإزاحة للقطع الطويلة.

Scope of Delivery

محتويات الطرد

• Keyless chuck (1 - 16 mm)
• Morse taper MT 2 / B16
• T-nuts

• ظرف ثقب ذاتي القفل (1 - 16 مم)
• حاضنة موس MT 2/B16
• صواميل مجاري T
