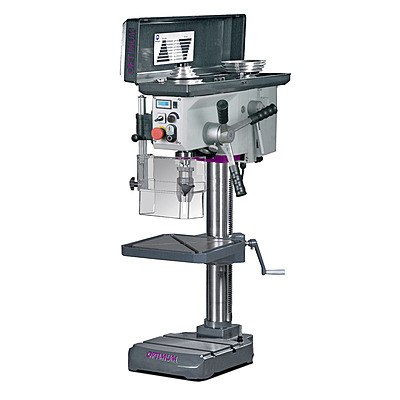

OPTIMUM OPTIdrill B 24HV – Bench Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 24 mm maximum / 20 mm continuous.
• Brushless VARIO drive: 4 stages electronically adjustable (100 – 5950 RPM); Premium GATES V-belt; virtually constant torque over full speed range; speed changes while spindle is running.
• Spindle & quill: MT 2 Morse taper; quill stroke 85 mm.
• Drilling table: 280 mm × 300 mm, 14 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 80 mm for stability and vibration absorption.
• Machine base: 280 mm × 260 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 165 mm; spindle-to-base max 590 mm.
• Electrical supply: 230 V / 50 Hz single-phase, ready for standard workshop power.
• Footprint & mass: 665 mm × 434 mm × 998 mm; net weight 96 kg.

• قدرة الثقب (S235JR): 24 مم كحد أقصى / 20 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 4 سرعات ميكانيكية (100 - 5950 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• عامود الدوران والغلاف: حاضنة MT 2؛ سحبة غلاف عامود الدوران 85 مم.
• طاولة الثقب: 280 مم × 300 مم، مجاري T بقياس 14 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 80 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 280 مم × 260 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 165 مم؛ عامود الدوران-إلى-القاعدة حتى 590 مم.
• التغذية الكهربائية: 230 V / 50 Hz أحادي الطور، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 665 مم × 434 مم × 998 مم؛ الوزن الصافي 96 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: separate emergency-stop impact switch; V-belt cover with safety interlock; height-adjustable safety screen/guard with interlock switch.
• Precision build: guaranteed spindle runout under 0.015 mm; GATES quality V-belt; aluminum drive pulleys; thick-walled cast-iron column; brushless motor drive; massive ribbed cast base plate; ground multi-tooth spindle driver.

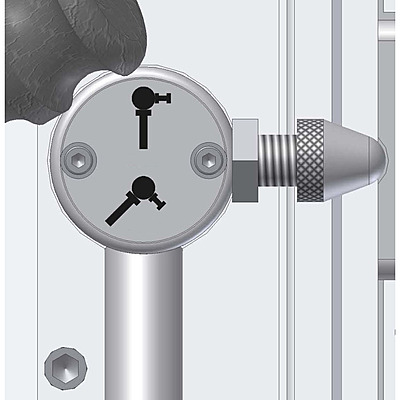

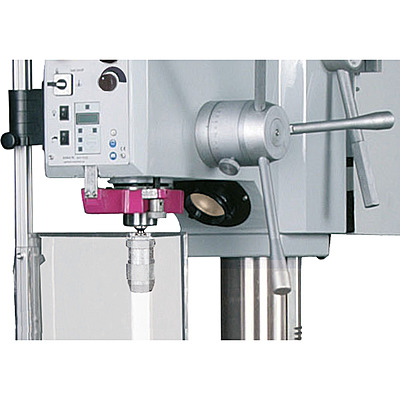

• Operator features: digital speed display; integrated tapping mode (reduced spindle speed); digital depth gauge with stop; one-piece die-cast aluminum quill lever with softgrip; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; quick-clamping V-belt tensioner; integrated drift wedge for fast tool change; clockwise / anticlockwise spindle rotation.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ غطاء قشاط مع مفتاح أمان؛ حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.015 مم؛ قشاط GATES عالي الجودة؛ بكرات تشغيل ألومنيوم؛ عمود حديد سكب سميك الجدار؛ محرك بدون فراش (Brushless)؛ قاعدة صب ثقيلة مصفوفة؛ ناقل عامود دوران متعدد الأسنان مجلخ.
• وسائل راحة المشغل: شاشة سرعة رقمية؛ وضع تسنين مدمج (بسرعة مخففة)؛ مقياس عمق رقمي مع مصد توقف؛ ذراع غلاف ألومنيوم مصبوب بمقبض ناعم؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ أداة شد سريع للقشاط؛ وتد إخراج مدمج لتغيير العدد السريع؛ دوران يميني/يساري.

Scope of Delivery

محتويات الطرد

• Optimum quality keyless chuck (1 - 16 mm)
• Morse taper MT 2 / B16
• T-nuts

• OPTIMUM Qualitäts-ظرف ثقب ذاتي القفل (1 - 16 مم)
• حاضنة موس MT 2/B16
• صواميل مجاري T
