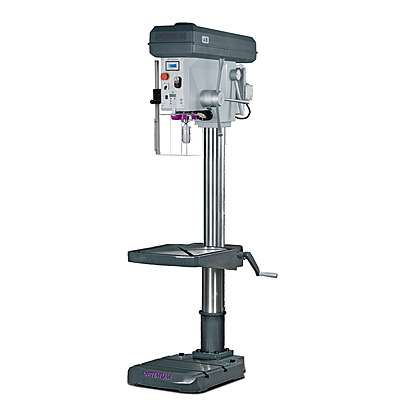

OPTIMUM OPTIdrill B 34H – Upright Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 34 mm maximum / 26 mm continuous.

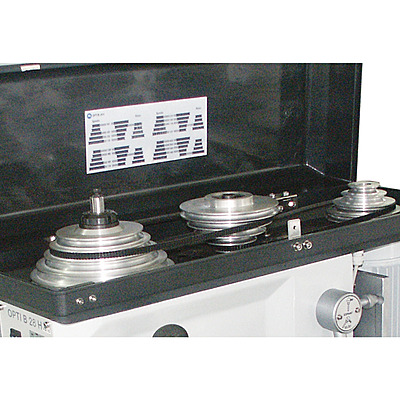

• V-belt drive: 2 × 9 speeds (18 total) spanning 145 – 4800 RPM; GATES quality V-belt.
• Drive motor: 1.50 / 2.20 kW spindle motor output.
• Spindle & quill: MT 4 Morse taper; quill stroke 160 mm.
• Drilling table: 420 mm × 400 mm, 14 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 115 mm for stability and vibration absorption.
• Machine base: 390 mm × 390 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 285 mm; spindle-to-base max 1275 mm.
• Electrical supply: 400 V / 50 Hz three-phase, ready for standard workshop power.
• Footprint & mass: 918 mm × 585 mm × 1895 mm; net weight 260 kg.

• قدرة الثقب (S235JR): 34 مم كحد أقصى / 26 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 29 سرعات ميكانيكية (145 - 4800 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 1.50 / 2.20 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 160 مم.
• طاولة الثقب: 420 مم × 400 مم، مجاري T بقياس 14 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 115 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 390 مم × 390 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 285 مم؛ عامود الدوران-إلى-القاعدة حتى 1275 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 918 مم × 585 مم × 1895 مم؛ الوزن الصافي 260 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: separate emergency-stop impact switch; V-belt cover with safety interlock; height-adjustable safety screen/guard with interlock switch.
• Precision build: guaranteed spindle runout under 0.015 mm; precision ball bearings on spindle; industrial-grade motor.
• Operator features: digital speed display; digital depth gauge with stop; one-piece die-cast aluminum quill lever with softgrip; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; quick-clamping V-belt tensioner; swing-away drilling table for tall workpieces; integrated drift wedge for fast tool change; clockwise / anticlockwise spindle rotation.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ غطاء قشاط مع مفتاح أمان؛ حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.015 مم؛ حوامل كروية دقيقة لعامود الدوران؛ محرك صناعي.
• وسائل راحة المشغل: شاشة سرعة رقمية؛ مقياس عمق رقمي مع مصد توقف؛ ذراع غلاف ألومنيوم مصبوب بمقبض ناعم؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ أداة شد سريع للقشاط؛ طاولة ثقب قابلة للإزاحة للقطع الطويلة؛ وتد إخراج مدمج لتغيير العدد السريع؛ دوران يميني/يساري.

Scope of Delivery

محتويات الطرد

• Keyless chuck (1 - 16 mm)
• Morse taper MK4 / B16
• T-nuts

• ظرف ثقب ذاتي القفل (1 - 16 مم)
• حاضنة موس MK4/B16
• صواميل مجاري T
