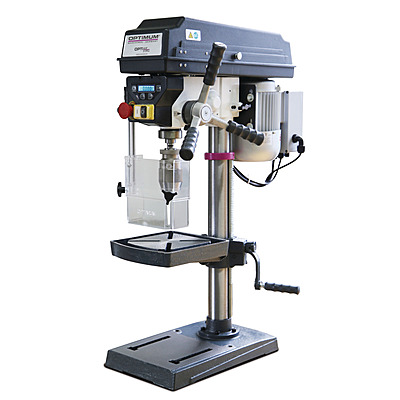

OPTIMUM OPTIdrill D 17Pro – Bench Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 16 mm maximum / 12 mm continuous.

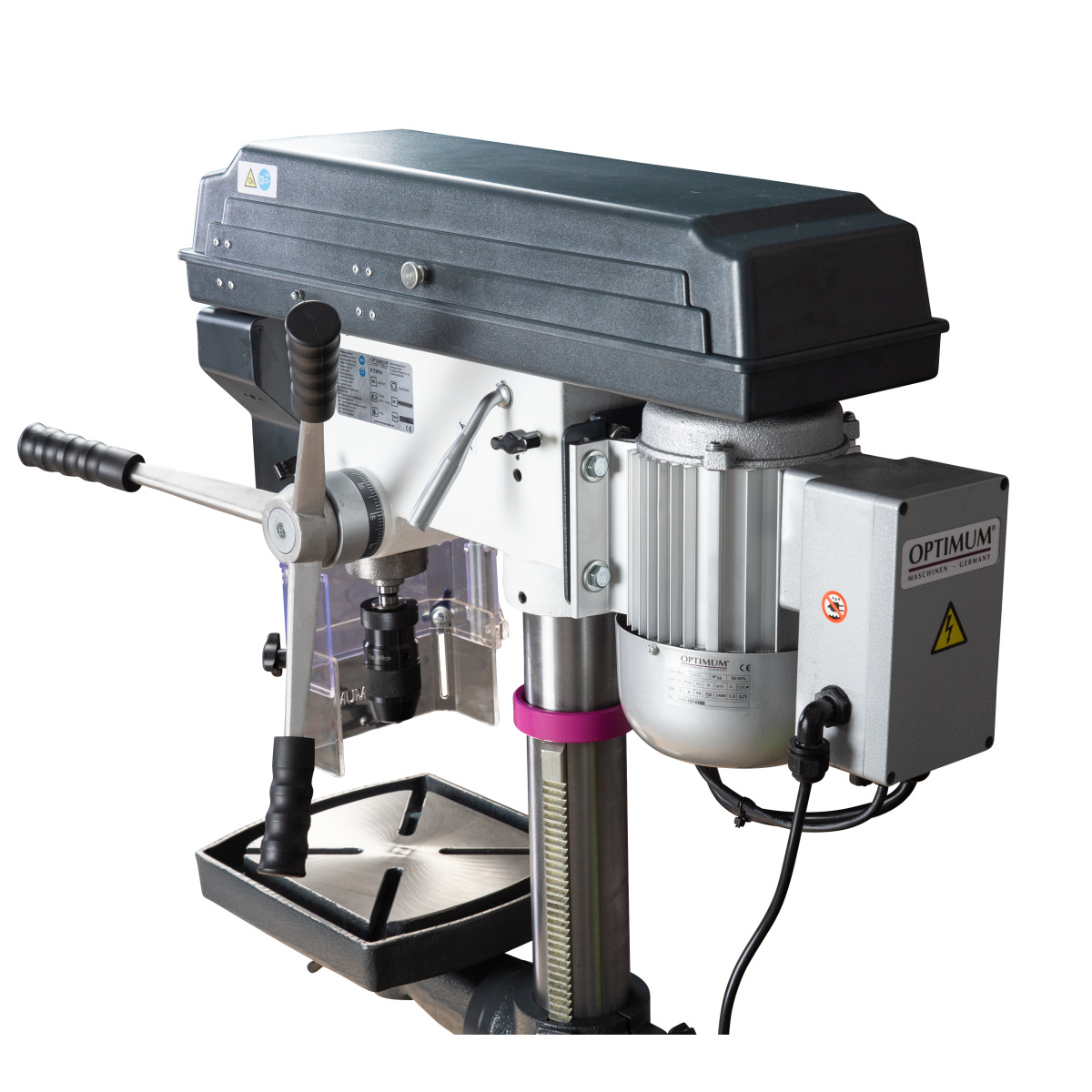

• V-belt drive: 5 mechanical speeds (680 - 2700 RPM) selectable via quick-clamping V-belt mechanism.
• Drive motor: 0.5 kW spindle motor output.
• Spindle & quill: MT 2 Morse taper; quill stroke 65 mm.

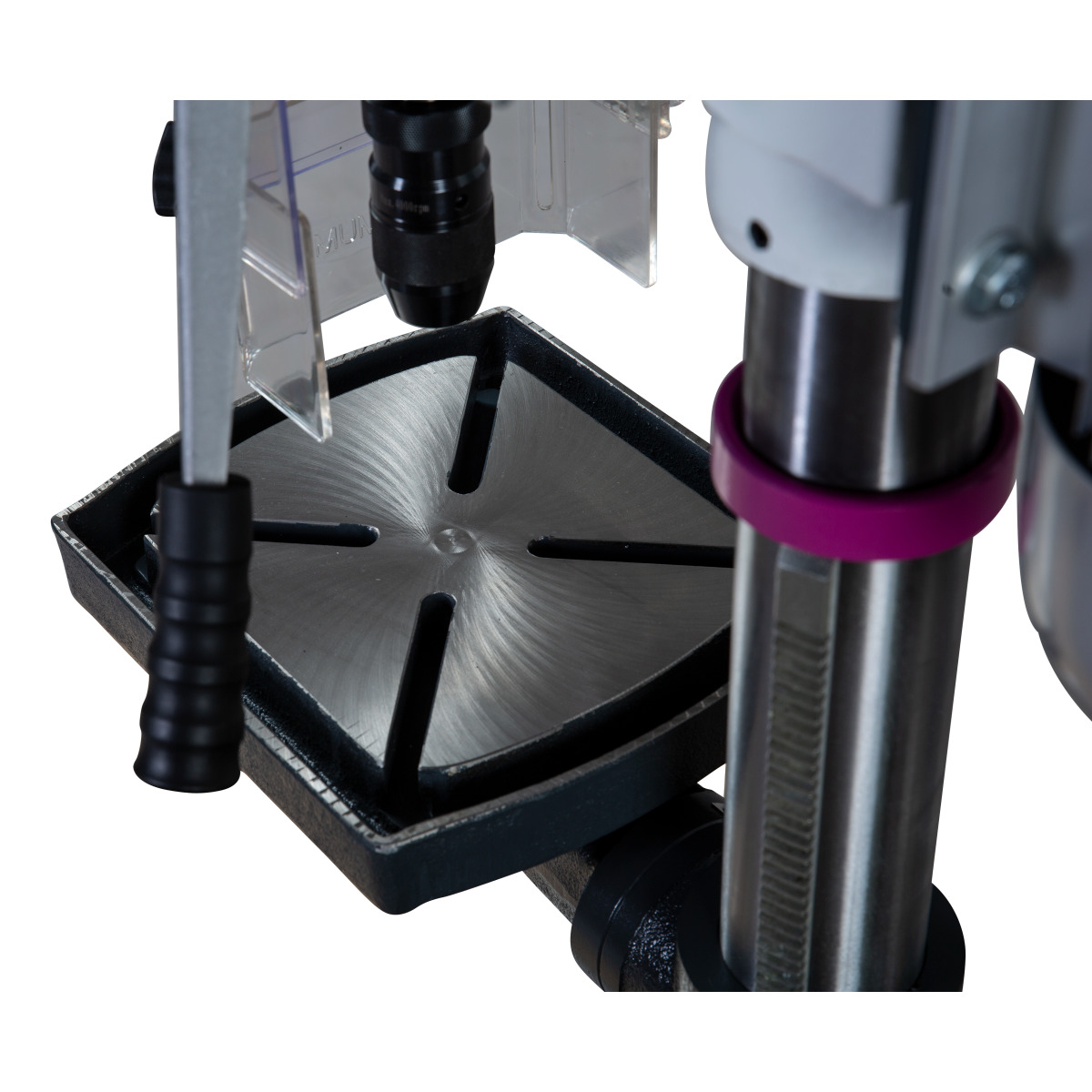

• Drilling table: 235 mm × 220 mm, 12 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 60 mm for stability and vibration absorption.
• Machine base: 220 mm × 230 mm, T-slots 16 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 152 mm; spindle-to-base max 530 mm.
• Electrical supply: 230 V / 50 Hz single-phase, ready for standard workshop power.
• Footprint & mass: 585 mm × 305 mm × 840 mm; net weight 39.5 kg.

• قدرة الثقب (S235JR): 16 مم كحد أقصى / 12 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 5 سرعات ميكانيكية (680 - 2700 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 0.5 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 2؛ سحبة غلاف عامود الدوران 65 مم.
• طاولة الثقب: 235 مم × 220 مم، مجاري T بقياس 12 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 60 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 220 مم × 230 مم، مجاري T بقياس 16 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 152 مم؛ عامود الدوران-إلى-القاعدة حتى 530 مم.
• التغذية الكهربائية: 230 V / 50 Hz أحادي الطور، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 585 مم × 305 مم × 840 مم؛ الوزن الصافي 39.5 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: IP 54 main safety switch; separate emergency-stop impact switch; 24 V DC safety electrics; V-belt cover with safety interlock; height-adjustable safety screen/guard with interlock switch.
• Precision build: guaranteed spindle runout under 0.02 mm; precision ball bearings on spindle; GATES quality V-belt; industrial-grade motor.

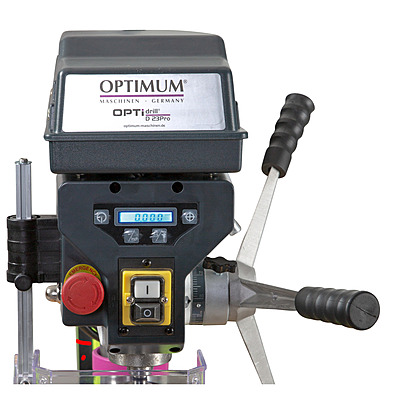

• Operator features: integrated digital depth & speed display; digital depth gauge with stop; one-piece die-cast aluminum quill lever with softgrip; forward/reverse spindle rotation; coolant collection channel around the table.

• سلامة المشغل: مفتاح أمان رئيسي IP 54؛ مفتاح إيقاف طارئ مستقل؛ نظام أمان كهربائي 24 V DC؛ غطاء قشاط مع مفتاح أمان؛ حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.02 مم؛ حوامل كروية دقيقة لعامود الدوران؛ قشاط GATES عالي الجودة؛ محرك صناعي.
• وسائل راحة المشغل: شاشة رقمية للعمق والسرعة؛ مقياس عمق رقمي مع مصد توقف؛ ذراع غلاف ألومنيوم مصبوب بمقبض ناعم؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة.

Scope of Delivery

محتويات الطرد

• Keyless chuck 1 - 16 mm
• Morse taper MT 2 / B16
• T-nuts

• ظرف ثقب ذاتي القفل 1 - 16 مم
• حاضنة موس MT 2/B16
• صواميل مجاري T
