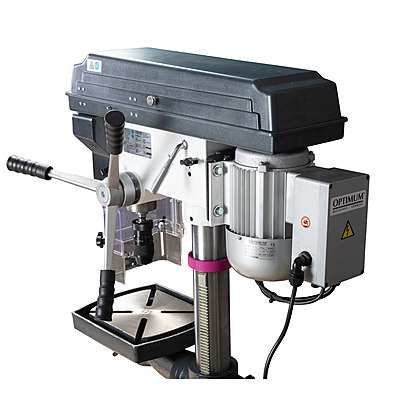

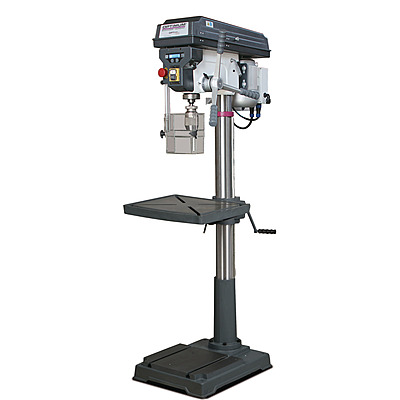

OPTIMUM OPTIdrill D 33Pro – Upright Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 30 mm maximum / 25 mm continuous.

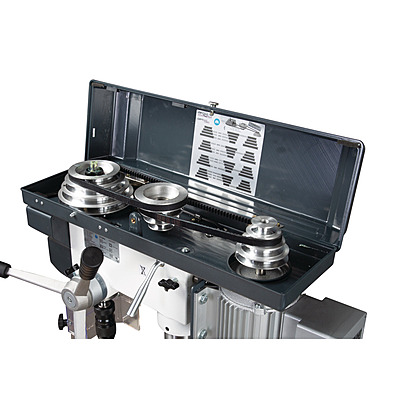

• V-belt drive: 9 mechanical speeds (120 - 1810 RPM) selectable via quick-clamping V-belt mechanism.
• Drive motor: 1.1 kW spindle motor output.
• Spindle & quill: MT 4 Morse taper; quill stroke 120 mm.

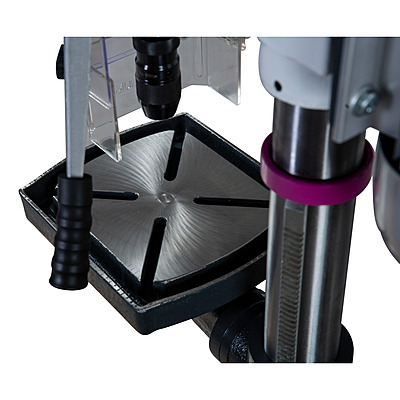

• Drilling table: 475 mm × 425 mm, 14 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 92 mm for stability and vibration absorption.
• Machine base: 410 mm × 325 mm, T-slots 16 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 254 mm; spindle-to-base max 1180 mm.
• Electrical supply: 400 V / 50 Hz three-phase, ready for standard workshop power.
• Footprint & mass: 915 mm × 450 mm × 1705 mm; net weight 137 kg.

• قدرة الثقب (S235JR): 30 مم كحد أقصى / 25 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 9 سرعات ميكانيكية (120 - 1810 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 1.1 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 120 مم.
• طاولة الثقب: 475 مم × 425 مم، مجاري T بقياس 14 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 92 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 410 مم × 325 مم، مجاري T بقياس 16 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 254 مم؛ عامود الدوران-إلى-القاعدة حتى 1180 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 915 مم × 450 مم × 1705 مم؛ الوزن الصافي 137 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: IP 54 main safety switch; separate emergency-stop impact switch; 24 V DC safety electrics; V-belt cover with safety interlock; height-adjustable safety screen/guard with interlock switch.
• Precision build: guaranteed spindle runout under 0.02 mm; precision ball bearings on spindle; GATES quality V-belt; industrial-grade motor; solid, generously dimensioned baseplate with T-slots, heavily ribbed rear for rigidity.

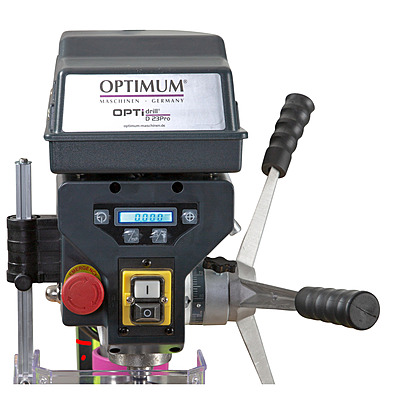

• Operator features: integrated digital depth & speed display; digital depth gauge with stop; one-piece die-cast aluminum quill lever with softgrip; forward/reverse spindle rotation; coolant collection channel around the table; clockwise / anticlockwise spindle rotation.

• سلامة المشغل: مفتاح أمان رئيسي IP 54؛ مفتاح إيقاف طارئ مستقل؛ نظام أمان كهربائي 24 V DC؛ غطاء قشاط مع مفتاح أمان؛ حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.02 مم؛ حوامل كروية دقيقة لعامود الدوران؛ قشاط GATES عالي الجودة؛ محرك صناعي.
• وسائل راحة المشغل: شاشة رقمية للعمق والسرعة؛ مقياس عمق رقمي مع مصد توقف؛ ذراع غلاف ألومنيوم مصبوب بمقبض ناعم؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ دوران يميني/يساري لعامود الدوران.

Scope of Delivery

محتويات الطرد

• Keyless drill chuck 1 - 16 mm
• Morse taper MT 4/B16
• T-slots

• ظرف ثقب ذاتي القفل 1 - 16 مم
• حاضنة موس MT 4/B16
• صواميل مجاري T
