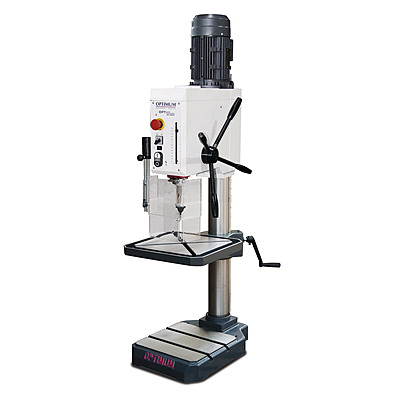

OPTIMUM OPTIdrill DH 26GT – Bench Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 24 mm maximum / 21 mm continuous.

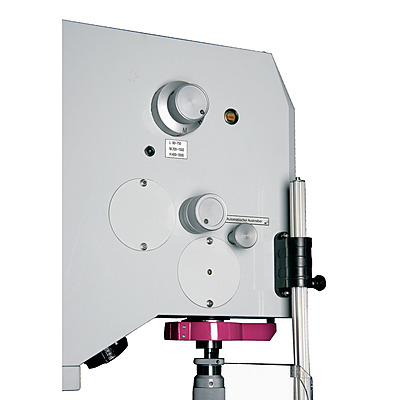

• Gear drive: 8 mechanical gear steps spanning 75 - 2900 RPM for high-torque cutting on tough materials.
• Gear-driven spindle motor: 1.1 / 1.5 kW spindle output.
• Spindle & quill: MT 3 Morse taper; quill stroke 127 mm.
• Drilling table: 380 mm × 380 mm, 14 mm T-slots, 360 ° rotation, load capacity 80 kg.
• Column: Cast-iron column Ø 92 mm for stability and vibration absorption.
• Machine base: 350 mm × 356 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 235 mm; spindle-to-base max 610 mm.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 610 mm × 380 mm × 1430 mm; net weight 158 kg.

• قدرة الثقب (S235JR): 24 مم كحد أقصى / 21 مم تشغيل مستمر.
• نظام التشغيل بصندوق تروس: 8 مراحل تروس ميكانيكية بنطاق 75 - 2900 RPM لعزم دوران عالي على المواد الصلبة.
• محرك عامود الدوران بصندوق تروس: خرج عامود دوران 1.1 / 1.5 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 3؛ سحبة غلاف عامود الدوران 127 مم.
• طاولة الثقب: 380 مم × 380 مم، مجاري T بقياس 14 مم، دوران 360 °، حمولة قصوى 80 كجم.
• العمود: عمود من حديد السكب بقطر 92 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 350 مم × 356 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 235 مم؛ عامود الدوران-إلى-القاعدة حتى 610 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز.
• الأبعاد والوزن: 610 مم × 380 مم × 1430 مم؛ الوزن الصافي 158 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

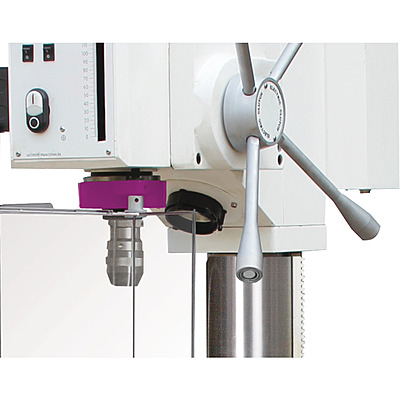

• Operator safety: height-adjustable safety screen/guard with interlock switch.
• Precision build: thick-walled cast-iron column; massive ribbed cast base plate; low-maintenance grease-lubricated gearbox; PA6 polymer gears for quiet, durable operation; hardened and ground main spindle; heavy solid cast construction.
• Operator features: digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; integrated drift wedge for fast tool change.

• سلامة المشغل: حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: عمود حديد سكب سميك الجدار؛ قاعدة صب ثقيلة مصفوفة؛ صندوق تروس قليل الصيانة بتزييت شحمي؛ تروس بوليميرية PA6 لتشغيل هادئ ومتين؛ عامود دوران رئيسي مصلّب ومجلخ؛ بناء مصبوب ثقيل وصلب.
• وسائل راحة المشغل: مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ وتد إخراج مدمج لتغيير العدد السريع.

Scope of Delivery

محتويات الطرد

• Adapter MK3-B16

• Adapter MK3-B16
