OPTIMUM OPTIdrill DH 28FS – Upright Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 28 mm maximum / 24 mm continuous.
• V-belt drive: 12 mechanical speeds (120 - 3000 RPM) selectable via quick-clamping V-belt mechanism.
• Drive motor: 0.85 kW spindle motor output.
• Spindle & quill: MT 3 Morse taper; quill stroke 105 mm.
• Drilling table: 340 mm × 360 mm, 14 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 92 mm for stability and vibration absorption.
• Machine base: 320 mm × 320 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 200 mm; spindle-to-base max 1279 mm.
• Electrical supply: 400 V / 50 Hz three-phase, ready for standard workshop power.

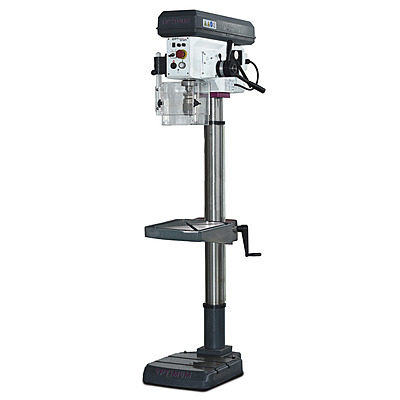

• Footprint & mass: 715 mm × 450 mm × 1720 mm; net weight 146 kg.

• قدرة الثقب (S235JR): 28 مم كحد أقصى / 24 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 12 سرعات ميكانيكية (120 - 3000 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 0.85 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 3؛ سحبة غلاف عامود الدوران 105 مم.
• طاولة الثقب: 340 مم × 360 مم، مجاري T بقياس 14 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 92 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 320 مم × 320 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 200 مم؛ عامود الدوران-إلى-القاعدة حتى 1279 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 715 مم × 450 مم × 1720 مم؛ الوزن الصافي 146 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

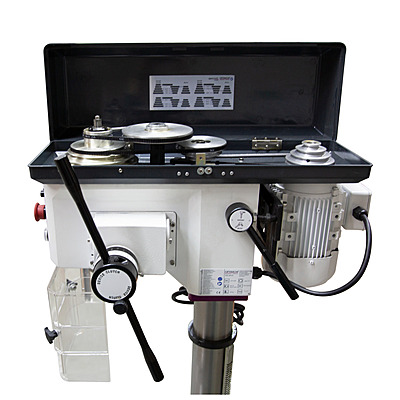

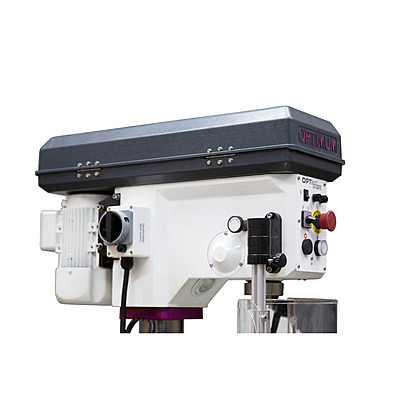

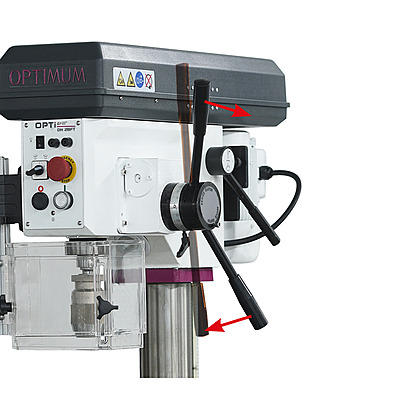

• Operator safety: separate emergency-stop impact switch; V-belt cover with safety interlock; height-adjustable safety screen/guard with interlock switch.
• Precision build: guaranteed spindle runout under 0.015 mm; GATES quality V-belt; aluminum drive pulleys; thick-walled cast-iron column; brushless motor drive; massive ribbed cast base plate; ground multi-tooth spindle driver.

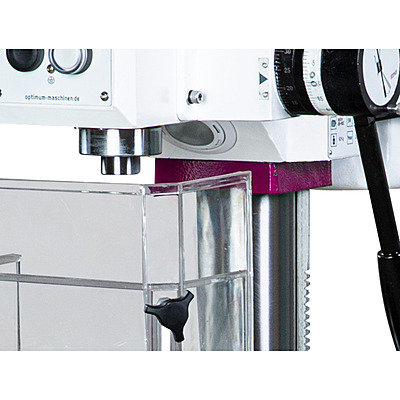

• Operator features: digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; quick-clamping V-belt tensioner; clockwise / anticlockwise spindle rotation; automatic spindle sleeve feed: 0.02 mm/rev (feed rate linked to spindle speed); auto depth cut-off returns quill to start position via return spring; clutch releases feed on demand.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ غطاء قشاط مع مفتاح أمان؛ حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.015 مم؛ قشاط GATES عالي الجودة؛ بكرات تشغيل ألومنيوم؛ عمود حديد سكب سميك الجدار؛ محرك بدون فراش (Brushless)؛ قاعدة صب ثقيلة مصفوفة؛ ناقل عامود دوران متعدد الأسنان مجلخ.
• وسائل راحة المشغل: مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ أداة شد سريع للقشاط؛ دوران يميني/يساري؛ تغذية غلاف تلقائية: 0.02 mm/rev؛ إيقاف تلقائي عند بلوغ العمق، ثم عودة بطول الزنبرك.

Scope of Delivery

محتويات الطرد

• Quick-release drill chuck 1 - 16 mm
• Morsekonus
• T-Nutensteine

• ظرف ثقب ذاتي القفل 1 - 16 مم
• حاضنة موس
• صواميل مجاري T
