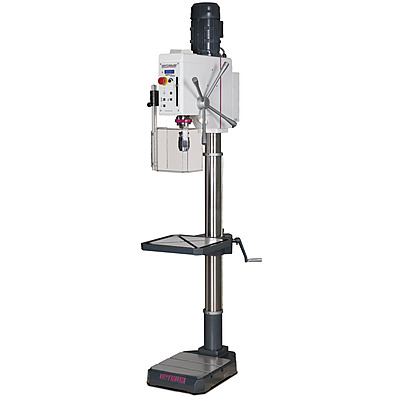

OPTIMUM OPTIdrill DH 28GSV – Upright Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 26 mm maximum / 23 mm continuous; thread tapping up to M 16 x 2 mm.
• Gear drive: 4 stages electronically adjustable (SIEMENS SINAMICS V20 inverter) spanning 45 - 3200 RPM for high-torque cutting on tough materials.
• Gear-driven spindle motor: 1.5 kW spindle output.
• Spindle & quill: MT 3 Morse taper; quill stroke 127 mm.
• Drilling table: 376 mm × 394 mm, 14 mm T-slots, 360 ° rotation, load capacity 100 kg.
• Column: Cast-iron column Ø 92 mm for stability and vibration absorption.
• Machine base: 350 mm × 356 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 260 mm; spindle-to-base max 1285 mm.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 690 mm × 375 mm × 2080 mm; net weight 184 kg.

• قدرة الثقب (S235JR): 26 مم كحد أقصى / 23 مم تشغيل مستمر؛ تسنين حتى M 16 x 2 mm.
• نظام التشغيل بصندوق تروس: 4 مراحل تروس ميكانيكية بنطاق 45 - 3200 RPM لعزم دوران عالي على المواد الصلبة.
• محرك عامود الدوران بصندوق تروس: خرج عامود دوران 1.5 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 3؛ سحبة غلاف عامود الدوران 127 مم.
• طاولة الثقب: 376 مم × 394 مم، مجاري T بقياس 14 مم، دوران 360 °، حمولة قصوى 100 كجم.
• العمود: عمود من حديد السكب بقطر 92 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 350 مم × 356 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 260 مم؛ عامود الدوران-إلى-القاعدة حتى 1285 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز.
• الأبعاد والوزن: 690 مم × 375 مم × 2080 مم؛ الوزن الصافي 184 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: height-adjustable safety screen/guard with interlock switch; dirt- and water-resistant membrane keypad.
• Precision build: thick-walled cast-iron column; massive ribbed cast base plate; ground multi-tooth spindle driver; low-maintenance grease-lubricated gearbox; PA6 polymer gears for quiet, durable operation; hardened and ground main spindle; heavy solid cast construction.

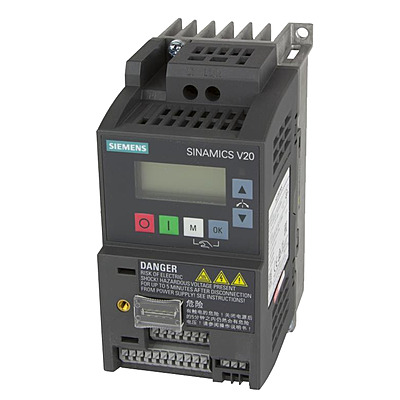

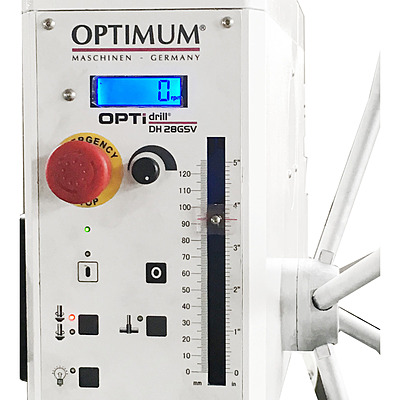

• Operator features: digital speed display; integrated tapping mode (reduced spindle speed); digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; integrated drift wedge for fast tool change; optional foot switch for forward/reverse and tapping control; SIEMENS SINAMICS V20 frequency inverter — energy-saving features, advanced cooling, painted electronics assemblies.

• سلامة المشغل: حاجز وقائي قابل للضبط بمفتاح إغلاق؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
• جودة التصنيع: عمود حديد سكب سميك الجدار؛ قاعدة صب ثقيلة مصفوفة؛ ناقل عامود دوران متعدد الأسنان مجلخ؛ صندوق تروس قليل الصيانة بتزييت شحمي؛ تروس بوليميرية PA6 لتشغيل هادئ ومتين؛ عامود دوران رئيسي مصلّب ومجلخ؛ بناء مصبوب ثقيل وصلب.
• وسائل راحة المشغل: شاشة سرعة رقمية؛ وضع تسنين مدمج (بسرعة مخففة)؛ مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ وتد إخراج مدمج لتغيير العدد السريع؛ مفتاح قدم اختياري للتحكم بالدوران والتسنين؛ محول تردد SIEMENS SINAMICS V20 — توفير الطاقة، تبريد متقدم، تجميعات إلكترونية مطلية.

Scope of Delivery

محتويات الطرد

• Adapter MK3-B16

• Adapter MK3-B16
