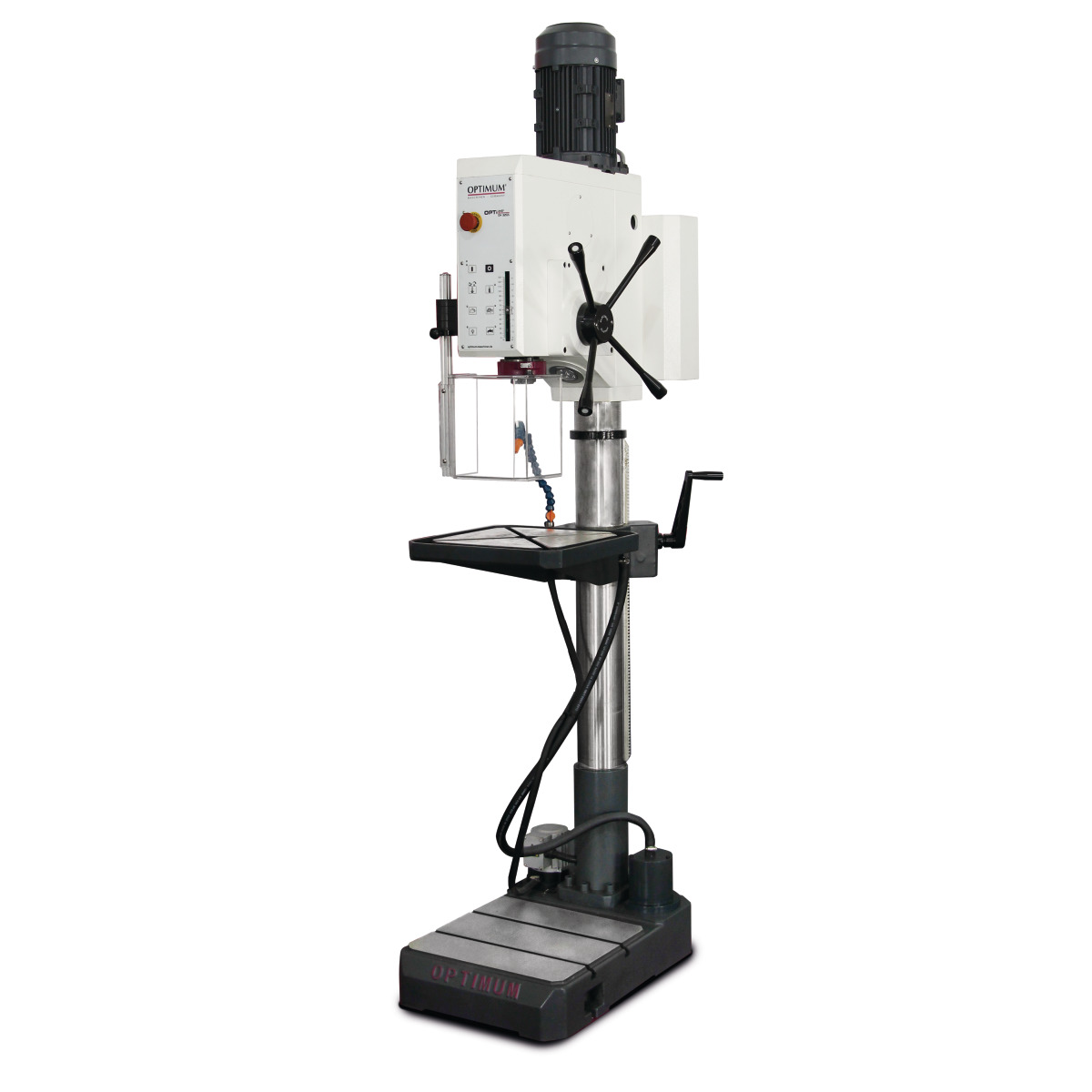

OPTIMUM OPTIdrill DH 32GS – Upright Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 30 mm maximum / 26 mm continuous; thread tapping up to M 16 x 2 mm.

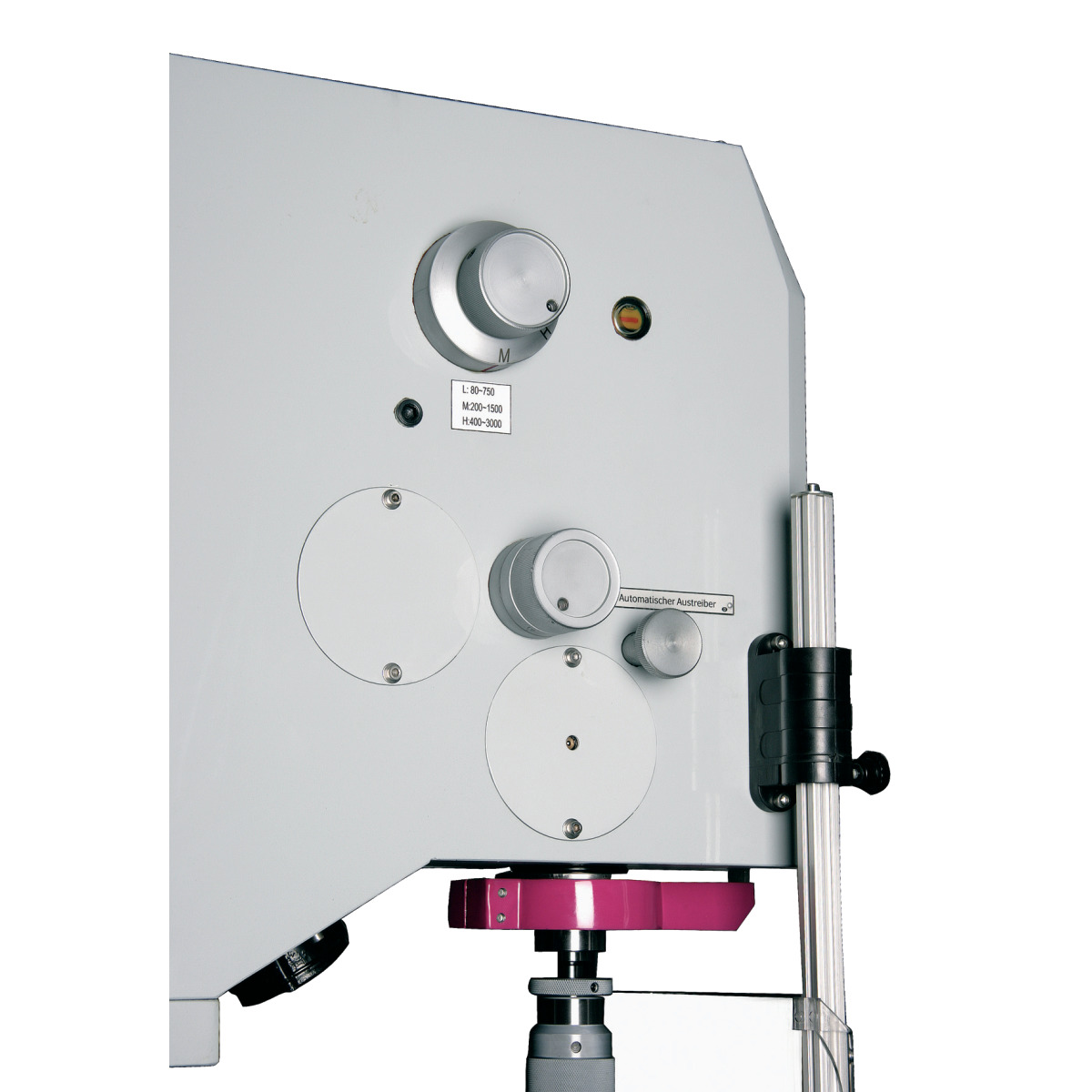

• Gear drive: 8 mechanical gear steps spanning 75 - 2000 RPM for high-torque cutting on tough materials.
• Gear-driven spindle motor: 1.5 / 2.2 kW spindle output.
• Spindle & quill: MT 4 Morse taper; quill stroke 125 mm.
• Quill feed rate: 0.05 / 0.1 mm/U.
• Drilling table: 400 mm × 420 mm, 14 mm T-slots, 360 ° rotation, load capacity 120 kg.
• Column: Cast-iron column Ø 115 mm for stability and vibration absorption.
• Machine base: 450 mm × 395 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Coolant system: Integrated coolant pump (40 W) for continuous flood cooling during heavy drilling.
• Reach & clearance: Throat 285 mm; spindle-to-base max 1270 mm.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 725 mm × 450 mm × 2200 mm; net weight 312 kg.

• قدرة الثقب (S235JR): 30 مم كحد أقصى / 26 مم تشغيل مستمر؛ تسنين حتى M 16 x 2 mm.
• نظام التشغيل بصندوق تروس: 8 مراحل تروس ميكانيكية بنطاق 75 - 2000 RPM لعزم دوران عالي على المواد الصلبة.
• محرك عامود الدوران بصندوق تروس: خرج عامود دوران 1.5 / 2.2 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 125 مم.
• معدل تغذية الغلاف: 0.05 / 0.1 mm/U.
• طاولة الثقب: 400 مم × 420 مم، مجاري T بقياس 14 مم، دوران 360 °، حمولة قصوى 120 كجم.
• العمود: عمود من حديد السكب بقطر 115 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 450 مم × 395 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• نظام التبريد: مضخة تبريد مدمجة (40 W) لتدفق سائل التبريد المستمر عند الثقب العميق.
• المسافة والخلوص: مسافة أفقية 285 مم؛ عامود الدوران-إلى-القاعدة حتى 1270 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز.
• الأبعاد والوزن: 725 مم × 450 مم × 2200 مم؛ الوزن الصافي 312 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

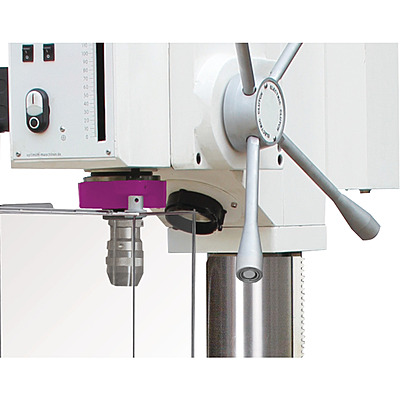

• Operator safety: height-adjustable safety screen/guard with interlock switch.
• Precision build: thick-walled cast-iron column; massive ribbed cast base plate; low-maintenance grease-lubricated gearbox; PA6 polymer gears for quiet, durable operation; hardened and ground main spindle; heavy solid cast construction.

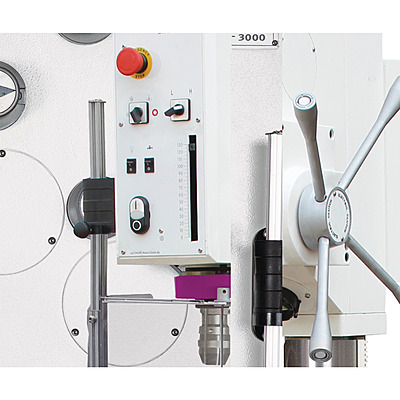

• Operator features: integrated tapping mode (reduced spindle speed); digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; integrated drift wedge for fast tool change; optional foot switch for forward/reverse and tapping control.

• سلامة المشغل: حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: عمود حديد سكب سميك الجدار؛ قاعدة صب ثقيلة مصفوفة؛ صندوق تروس قليل الصيانة بتزييت شحمي؛ تروس بوليميرية PA6 لتشغيل هادئ ومتين؛ عامود دوران رئيسي مصلّب ومجلخ؛ بناء مصبوب ثقيل وصلب.
• وسائل راحة المشغل: وضع تسنين مدمج (بسرعة مخففة)؛ مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ وتد إخراج مدمج لتغيير العدد السريع؛ مفتاح قدم اختياري للتحكم بالدوران والتسنين.

Scope of Delivery

محتويات الطرد

• Adapter MK4-B16

• Adapter MK4-B16
