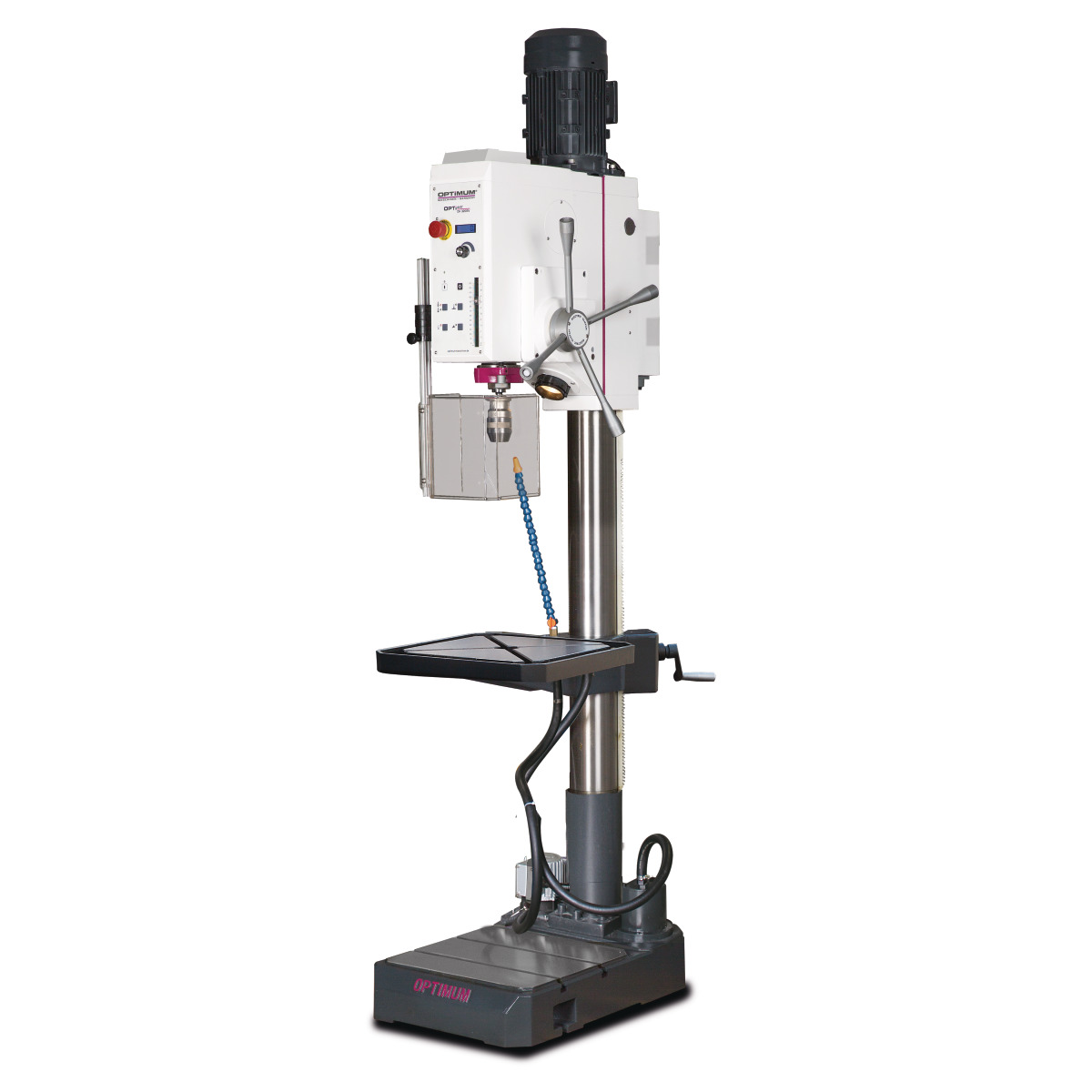

OPTIMUM OPTIdrill DH 32GSV – Upright Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 30 mm maximum / 26 mm continuous; thread tapping up to M 16 x 2 mm.

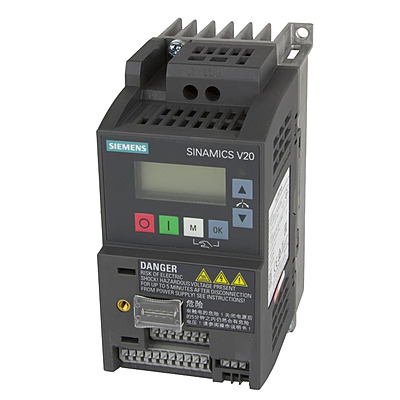

• Gear drive: 4 stages electronically adjustable (SIEMENS SINAMICS V20 inverter) spanning 40 - 3000 RPM for high-torque cutting on tough materials.
• Gear-driven spindle motor: 2.2 kW spindle output.
• Spindle & quill: MT 4 Morse taper; quill stroke 125 mm.
• Quill feed rate: 0.05 / 0.1 mm/U.
• Drilling table: 400 mm × 420 mm, 14 mm T-slots, 360 ° rotation, load capacity 120 kg.
• Column: Cast-iron column Ø 115 mm for stability and vibration absorption.
• Machine base: 420 mm × 395 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Coolant system: Integrated coolant pump (40 W) for continuous flood cooling during heavy drilling.
• Reach & clearance: Throat 285 mm; spindle-to-base max 1270 mm.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 820 mm × 450 mm × 2230 mm; net weight 324 kg.

• قدرة الثقب (S235JR): 30 مم كحد أقصى / 26 مم تشغيل مستمر؛ تسنين حتى M 16 x 2 mm.
• نظام التشغيل بصندوق تروس: 4 مراحل تروس ميكانيكية بنطاق 40 - 3000 RPM لعزم دوران عالي على المواد الصلبة.
• محرك عامود الدوران بصندوق تروس: خرج عامود دوران 2.2 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 125 مم.
• معدل تغذية الغلاف: 0.05 / 0.1 mm/U.
• طاولة الثقب: 400 مم × 420 مم، مجاري T بقياس 14 مم، دوران 360 °، حمولة قصوى 120 كجم.
• العمود: عمود من حديد السكب بقطر 115 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 420 مم × 395 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• نظام التبريد: مضخة تبريد مدمجة (40 W) لتدفق سائل التبريد المستمر عند الثقب العميق.
• المسافة والخلوص: مسافة أفقية 285 مم؛ عامود الدوران-إلى-القاعدة حتى 1270 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز.
• الأبعاد والوزن: 820 مم × 450 مم × 2230 مم؛ الوزن الصافي 324 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: height-adjustable safety screen/guard with interlock switch; dirt- and water-resistant membrane keypad.
• Precision build: thick-walled cast-iron column; massive ribbed cast base plate; ground multi-tooth spindle driver; low-maintenance grease-lubricated gearbox; PA6 polymer gears for quiet, durable operation; hardened and ground main spindle; heavy solid cast construction.

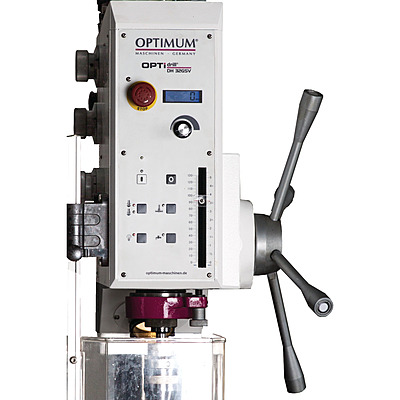

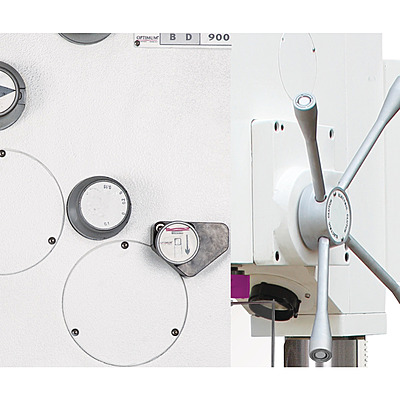

• Operator features: digital speed display; integrated tapping mode (reduced spindle speed); digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; integrated drift wedge for fast tool change; optional foot switch for forward/reverse and tapping control; SIEMENS SINAMICS V20 frequency inverter — energy-saving features, advanced cooling, painted electronics assemblies.

• سلامة المشغل: حاجز وقائي قابل للضبط بمفتاح إغلاق؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
• جودة التصنيع: عمود حديد سكب سميك الجدار؛ قاعدة صب ثقيلة مصفوفة؛ ناقل عامود دوران متعدد الأسنان مجلخ؛ صندوق تروس قليل الصيانة بتزييت شحمي؛ تروس بوليميرية PA6 لتشغيل هادئ ومتين؛ عامود دوران رئيسي مصلّب ومجلخ؛ بناء مصبوب ثقيل وصلب.
• وسائل راحة المشغل: شاشة سرعة رقمية؛ وضع تسنين مدمج (بسرعة مخففة)؛ مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ وتد إخراج مدمج لتغيير العدد السريع؛ مفتاح قدم اختياري للتحكم بالدوران والتسنين؛ محول تردد SIEMENS SINAMICS V20 — توفير الطاقة، تبريد متقدم، تجميعات إلكترونية مطلية.

Scope of Delivery

محتويات الطرد

• Adapter MK4-B16

• Adapter MK4-B16
