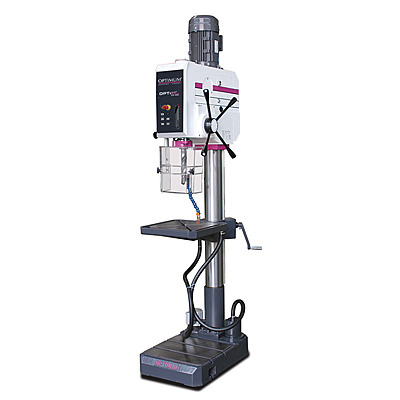

OPTIMUM OPTIdrill DH 35G – Gear Drilling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 35 mm maximum / 26 mm continuous; thread tapping up to M 24.
• Gear drive: 8 mechanical gear steps spanning 75 - 2000 RPM for high-torque cutting on tough materials.
• Gear-driven spindle motor: 1.5 / 2.2 kW spindle output.
• Spindle & quill: MT 4 Morse taper; quill stroke 125 mm.
• Quill feed: 3 Stufen mechanical feed rates (0.05 – 0.15 mm/U) for controlled drilling and tapping.
• Drilling table: 400 mm × 420 mm, 14 mm T-slots, load capacity 200 kg.
• Column: Cast-iron column Ø 115 mm for stability and vibration absorption.
• Machine base: 420 mm × 395 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Coolant system: Integrated coolant pump (40 W) for continuous flood cooling during heavy drilling.
• Reach & clearance: Throat 285 mm; spindle-to-base max 1217 mm.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 860 mm × 474 mm × 2175 mm; net weight 350 kg.

• قدرة الثقب (S235JR): 35 مم كحد أقصى / 26 مم تشغيل مستمر؛ تسنين حتى M 24.
• نظام التشغيل بصندوق تروس: 8 مراحل تروس ميكانيكية بنطاق 75 - 2000 RPM لعزم دوران عالي على المواد الصلبة.
• محرك عامود الدوران بصندوق تروس: خرج عامود دوران 1.5 / 2.2 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 125 مم.
• تغذية الغلاف: 3 Stufen معدلات تغذية ميكانيكية (0.05 – 0.15 mm/U) لتحكم أدق في الثقب والتسنين.
• طاولة الثقب: 400 مم × 420 مم، مجاري T بقياس 14 مم، حمولة قصوى 200 كجم.
• العمود: عمود من حديد السكب بقطر 115 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 420 مم × 395 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• نظام التبريد: مضخة تبريد مدمجة (40 W) لتدفق سائل التبريد المستمر عند الثقب العميق.
• المسافة والخلوص: مسافة أفقية 285 مم؛ عامود الدوران-إلى-القاعدة حتى 1217 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز.
• الأبعاد والوزن: 860 مم × 474 مم × 2175 مم؛ الوزن الصافي 350 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: height-adjustable safety screen/guard with interlock switch; dirt- and water-resistant membrane keypad.

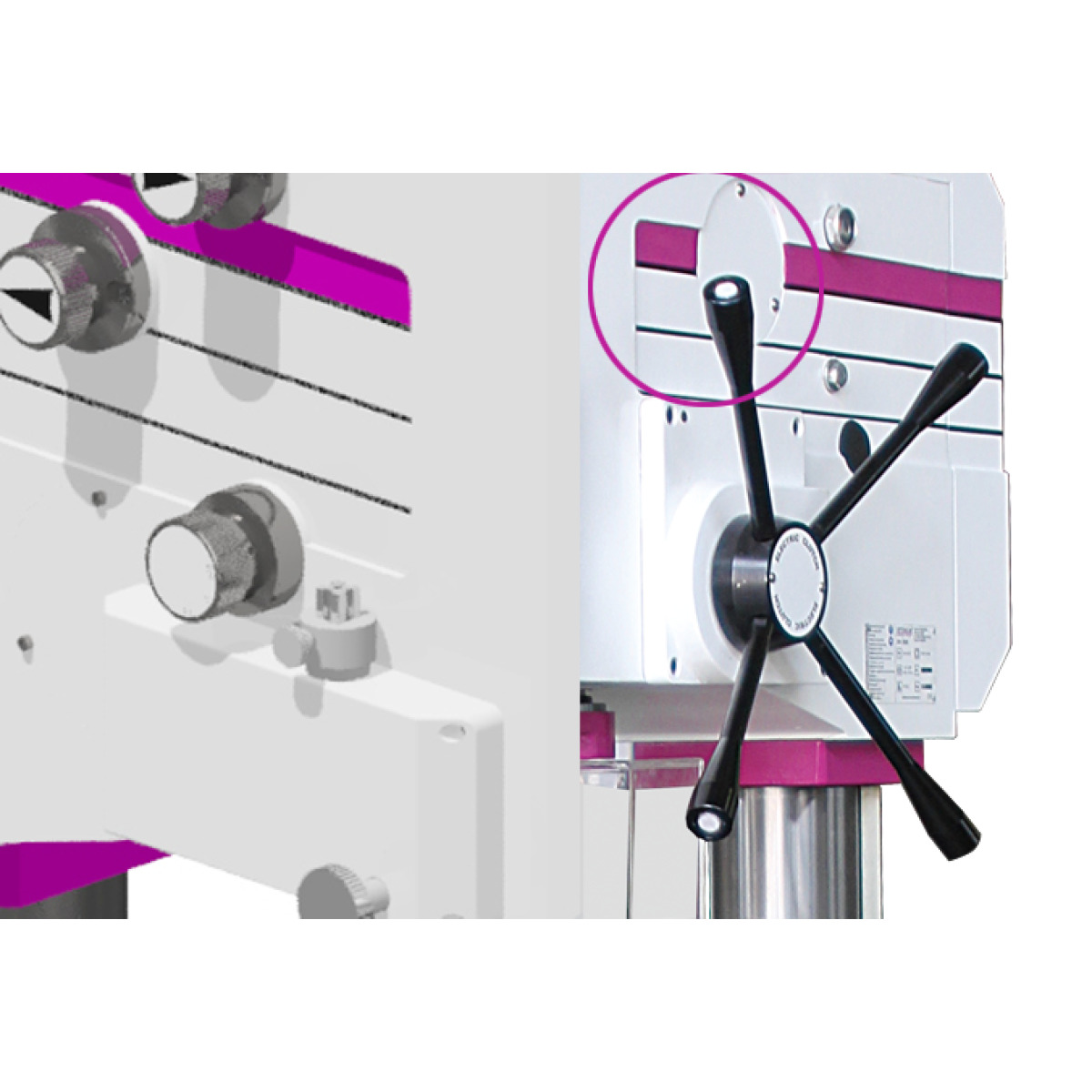

• Precision build: thick-walled cast-iron column; gear unit running in closed oil sump for extended service life; automatic gearwheel lubrication via oil pump.
• Operator features: digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; electrical quill feed with depth stop; optional foot switch for forward/reverse and tapping control.

• سلامة المشغل: حاجز وقائي قابل للضبط بمفتاح إغلاق؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
• جودة التصنيع: عمود حديد سكب سميك الجدار؛ وحدة التروس تعمل في حوض زيت مغلق لإطالة عمر التشغيل؛ تزييت التروس آلياً عبر مضخة زيت.
• وسائل راحة المشغل: مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ تغذية كهربائية للغلاف مع محدد عمق؛ مفتاح قدم اختياري للتحكم بالدوران والتسنين.

Scope of Delivery

محتويات الطرد

• Keyless drill chuck 1 - 16 mm
• Morse taper MT 4/B16

• ظرف ثقب ذاتي القفل 1 - 16 مم
• حاضنة موس MT 4/B16
