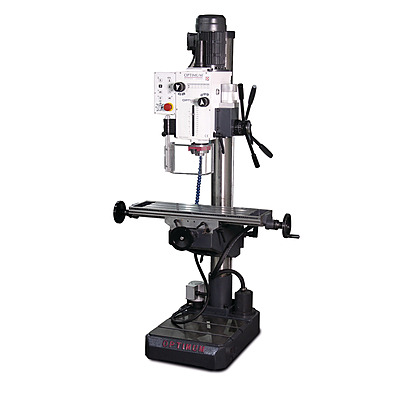

OPTIMUM OPTIdrill DH 40CTP – Pillar Gear Drill With Cross Table

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 32 mm maximum / 25 mm continuous; thread tapping up to M 16.

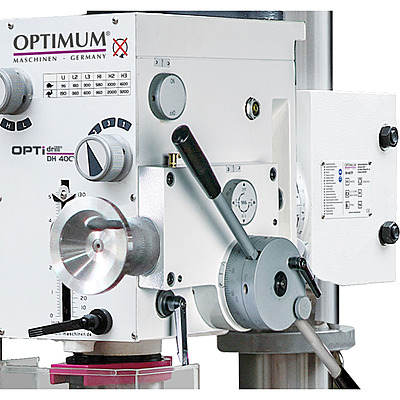

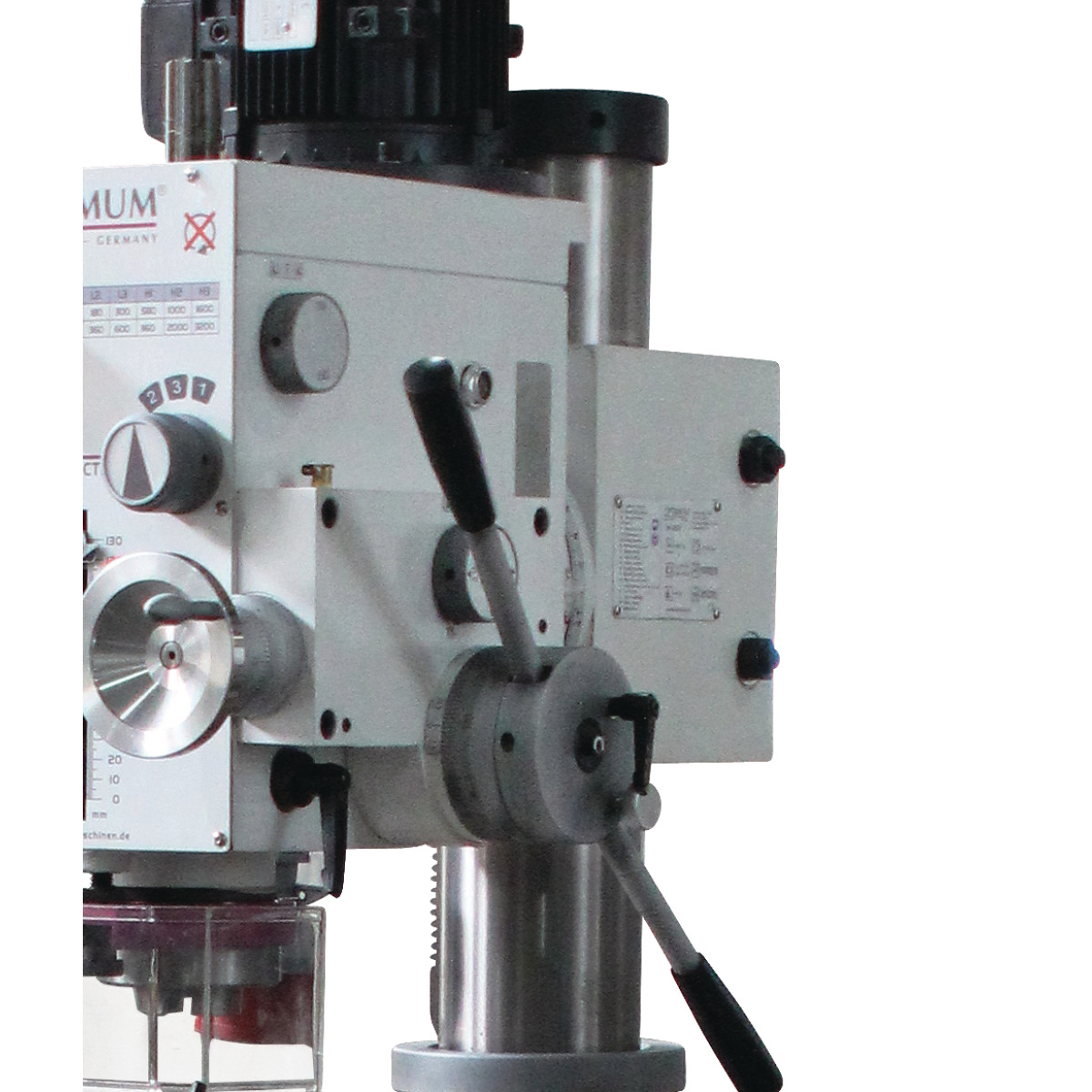

• Gear drive: 2 × 6 gear stages (12 speeds total) spanning 95 - 3200 RPM for high-torque cutting on tough materials.
• Gear-driven spindle motor: 1.1 / 1.5 kW spindle output.
• Spindle & quill: MT 4 Morse taper; quill stroke 120 mm.
• Quill feed rate: 0.1 / 0.18 / 0.26 mm/U.
• Drilling table: 730 mm × 210 mm, 14 mm T-slots, load capacity 50 kg.

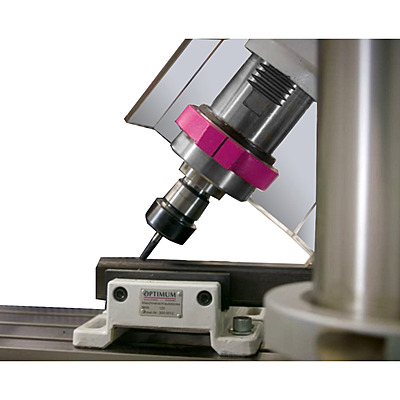

• Drill head: 360 ° rotation / 45 ° tilt for angled drilling.
• Column: Cast-iron column Ø 115 mm for stability and vibration absorption.
• Machine base: 495 mm × 375 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 280 mm; spindle-to-base max 1180 mm.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 1060 mm × 745 mm × 2090 mm; net weight 370 kg.

• قدرة الثقب (S235JR): 32 مم كحد أقصى / 25 مم تشغيل مستمر؛ تسنين حتى M 16.
• نظام التشغيل بصندوق تروس: 26 مراحل تروس ميكانيكية بنطاق 95 - 3200 RPM لعزم دوران عالي على المواد الصلبة.
• محرك عامود الدوران بصندوق تروس: خرج عامود دوران 1.1 / 1.5 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 120 مم.
• معدل تغذية الغلاف: 0.1 / 0.18 / 0.26 mm/U.
• طاولة الثقب: 730 مم × 210 مم، مجاري T بقياس 14 مم، حمولة قصوى 50 كجم.
• رأس الثقب: دوران 360 ° / إمالة 45 ° للثقب بزوايا.
• العمود: عمود من حديد السكب بقطر 115 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 495 مم × 375 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 280 مم؛ عامود الدوران-إلى-القاعدة حتى 1180 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز.
• الأبعاد والوزن: 1060 مم × 745 مم × 2090 مم؛ الوزن الصافي 370 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Precision build: industrial-grade motor; heavy solid cast construction; oil-bath ground gears for quiet, durable transmission; two-speed industrial-grade electric motor; ground gearwheels running in oil bath for smooth, low-maintenance operation.

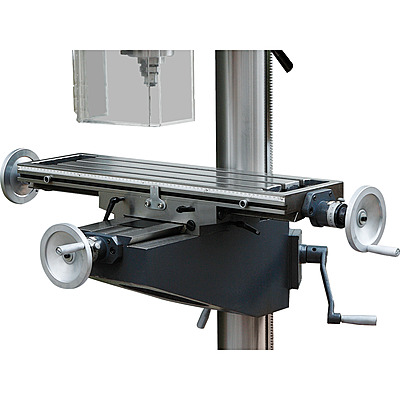

• Operator features: integrated tapping mode (reduced spindle speed); digital depth gauge with stop; forward/reverse spindle rotation; precision cross-table with adjustable end stops (3 hand-wheel axes).

• جودة التصنيع: محرك صناعي؛ بناء مصبوب ثقيل وصلب؛ تروس مجلخة في حمام زيت لنقل هادئ ومتين؛ محرك صناعي عالي الجودة بسرعتين؛ تروس مجلخة تعمل في حوض زيت لتشغيل سلس وصيانة منخفضة.
• وسائل راحة المشغل: وضع تسنين مدمج (بسرعة مخففة)؛ مقياس عمق رقمي مع مصد توقف؛ دوران أمامي/عكسي؛ طاولة صليبية دقيقة بمواقف نهاية قابلة للضبط (3 عجلات يدوية).

Scope of Delivery

محتويات الطرد

• Tooth ring drill chuck 1 - 13 mm / B 18
• T-slot nuts
• Reducing sleeve MT 4 - MT 3
• Holding mandrel MT 4 / B16
• Operating tool

• ظرف ثقب مسنن بمفتاح 1 - 13 مم / B 18
• صواميل مجاري T
• Reduzierhülse MT 4 - MT 3
• Aufnahmedorn MT 4 / B16
• Bedienwerkzeug
