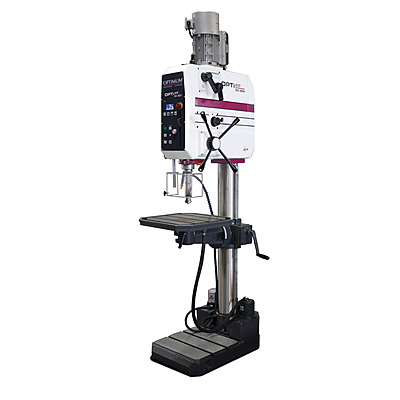

OPTIMUM OPTIdrill DH 45V – Gear Drilling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 40 mm maximum / 35 mm continuous; thread tapping up to M 30.
• Gear drive: 4 stages electronically adjustable (frequency inverter) spanning 30 - 2430 RPM for high-torque cutting on tough materials.
• Gear-driven spindle motor: 2.2 kW spindle output.
• Spindle & quill: MT 4 Morse taper; quill stroke 170 mm.
• Quill feed: 3 Stufen mechanical feed rates (0.1 – 0.2 mm/U) for controlled drilling and tapping.
• Drilling table: 530 mm × 530 mm, 18 mm T-slots, 360 ° rotation, load capacity 250 kg.
• Column: Cast-iron column Ø 150 mm for stability and vibration absorption.
• Machine base: 435 mm × 445 mm, T-slots 18 mm (×2) for direct workpiece clamping.
• Coolant system: Integrated coolant pump (100 W) for continuous flood cooling during heavy drilling.
• Reach & clearance: Throat 350 mm; spindle-to-base max 1210 mm.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 880 mm × 595 mm × 2445 mm; net weight 530 kg.

• قدرة الثقب (S235JR): 40 مم كحد أقصى / 35 مم تشغيل مستمر؛ تسنين حتى M 30.
• نظام التشغيل بصندوق تروس: 4 مراحل تروس ميكانيكية بنطاق 30 - 2430 RPM لعزم دوران عالي على المواد الصلبة.
• محرك عامود الدوران بصندوق تروس: خرج عامود دوران 2.2 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 170 مم.
• تغذية الغلاف: 3 Stufen معدلات تغذية ميكانيكية (0.1 – 0.2 mm/U) لتحكم أدق في الثقب والتسنين.
• طاولة الثقب: 530 مم × 530 مم، مجاري T بقياس 18 مم، دوران 360 °، حمولة قصوى 250 كجم.
• العمود: عمود من حديد السكب بقطر 150 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 435 مم × 445 مم، مجاري T بقياس 18 مم (×2) لتثبيت القطع مباشرة.
• نظام التبريد: مضخة تبريد مدمجة (100 W) لتدفق سائل التبريد المستمر عند الثقب العميق.
• المسافة والخلوص: مسافة أفقية 350 مم؛ عامود الدوران-إلى-القاعدة حتى 1210 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز.
• الأبعاد والوزن: 880 مم × 595 مم × 2445 مم؛ الوزن الصافي 550 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

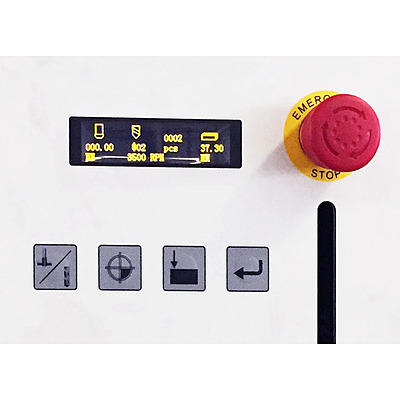

• Operator safety: height-adjustable safety screen/guard with interlock switch; dirt- and water-resistant membrane keypad.
• Precision build: thick-walled cast-iron column; automatic gear lubrication via oil pump.

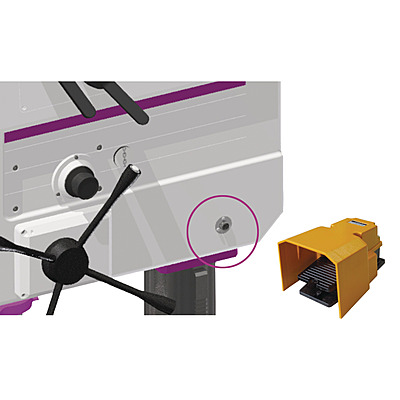

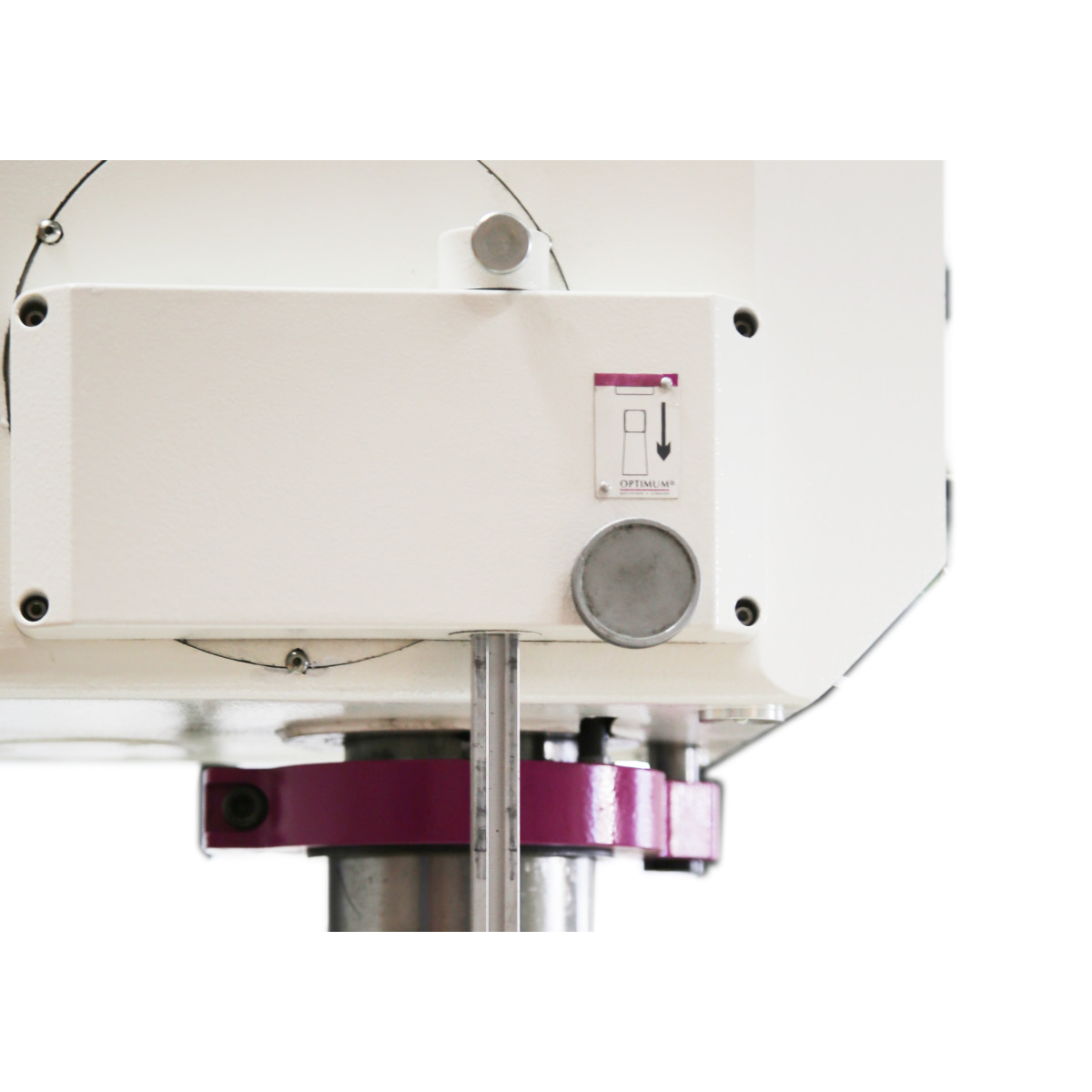

• Operator features: digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; optional foot switch for forward/reverse and tapping control; removable external coolant tank with chip filter; programmable feed cut-off at target depth; digital zero-point setting; Kostal frequency inverter (Made in Germany) — robust aluminium housing, fanless design with film capacitors, Bluetooth diagnostics and programming via mobile app.

• سلامة المشغل: حاجز وقائي قابل للضبط بمفتاح إغلاق؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
• جودة التصنيع: عمود حديد سكب سميك الجدار؛ تزييت تروس أوتوماتيكي عبر مضخة زيت.
• وسائل راحة المشغل: مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ مفتاح قدم اختياري للتحكم بالدوران والتسنين؛ خزان تبريد خارجي قابل للإزالة مع مرشح رايش؛ إيقاف تغذية قابل للبرمجة عند العمق المحدد؛ ضبط نقطة صفر رقمي؛ محول تردد Kostal (صنع ألماني) — هيكل ألومنيوم متين، تصميم بدون مروحة بمكثفات غشائية، برمجة عبر بلوتوث وتطبيق الموبايل.

Scope of Delivery

محتويات الطرد

• Keyless chuck 1 - 16 mm
• Morse taper MT 4-B16
• Transmission oil

• ظرف ثقب ذاتي القفل 1 - 16 مم
• حاضنة موس MT 4/B16
• Getriebeöl
