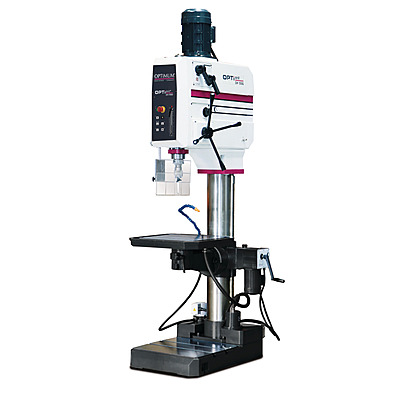

OPTIMUM OPTIdrill DH 55G - Gear Drilling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 55 mm maximum / 50 mm continuous; thread tapping up to M42.
• Drive motor: 2.2 / 2.8 kW gear-driven spindle; 400 V / 50 Hz three-phase supply.
• Speed range: 45–2000 RPM across 16 mechanical gear steps.
• Column & base: Thick-walled cast-iron column Ø 200 mm for high power absorption; solid base plate with parallel T-grooves.

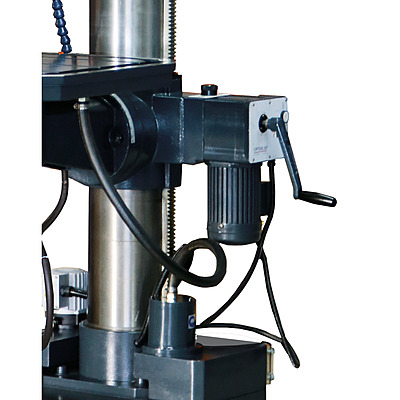

• Drilling table: 600 × 600 mm, 18 mm T-slots (×2), 360° rotation, ±90° tilt, motorized height adjustment.
• Quill feed: Electrical quill feed with drilling depth stop.
• Coolant system: Removable external tank with integrated chip filter per EU Machinery Directive.
• Operator safety: 24 V DC control electronics, dirt- and water-resistant membrane keypad, large height-adjustable protective screen with safety switch, integrated machine light in the drill head.

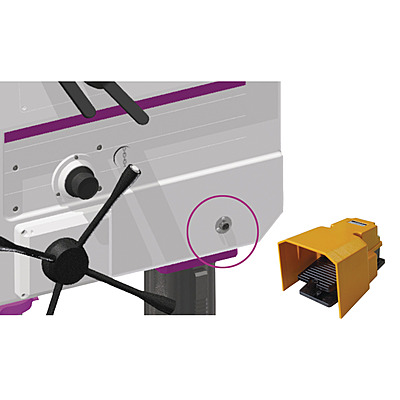

• Productivity: Optional foot switch for forward/reverse direction control and threading operations.
• Footprint & mass: 850 × 1060 × 2545 mm; net weight 907 kg.
• Maximum reach: Up to 1300 mm spindle-to-base distance for tall and oversized workpieces.

• قدرة الثقب (S235JR): 55 مم كحد أقصى / 50 مم تشغيل مستمر؛ تسنين حتى M42.
• محرك التشغيل: عامود دوران بصندوق تروس بقدرة 2.2 / 2.8 كيلوواط؛ تغذية ثلاثية فاز 400 V / 50 Hz.
• نطاق السرعة: 45–2000 RPM عبر 16 مرحلة تروس ميكانيكية.
• العمود والقاعدة: عمود من حديد السكب سميك الجدران بقطر 200 مم لامتصاص قدرة عالية؛ قاعدة مصبوبة صلبة مع مجاري T متوازية.
• طاولة الثقب: 600 × 600 مم، مجاري T بقياس 18 مم (×2)، دوران 360°، إمالة ±90°، ضبط ارتفاع آلي بمحرك.
• تغذية غلاف عامود الدوران: تغذية كهربائية لغلاف عامود الدوران مع محدد عمق الثقب.
• نظام التبريد: خزان خارجي قابل للإزالة مع مرشح رايش مدمج وفقاً لتوجيه الآلات الأوروبي.
• سلامة المُشغِّل: إلكترونيات تحكم 24 V DC، لوحة مفاتيح غشائية مقاومة للأوساخ والسوائل، واقي كبير قابل لضبط الارتفاع بمفتاح أمان، مصباح ماكينة مدمج في رأس الثقب.
• الإنتاجية: مفتاح قدم اختياري للتحكم باتجاه الدوران (أمامي/عكسي) وعمليات التسنين.
• الأبعاد والوزن: 850 × 1060 × 2545 مم؛ الوزن الصافي 907 كجم.
• أقصى مسافة: حتى 1300 مم بين عامود الدوران والقاعدة، تستوعب القطع الكبيرة والطويلة.

Scope of Delivery

محتويات الطرد

• Keyless chuck 1–16 mm
• Morse taper arbor MK 4 / B 16

• ظرف ثقب ذاتي القفل 1–16 مم
• حاضنة موس MK 4 / B 16
